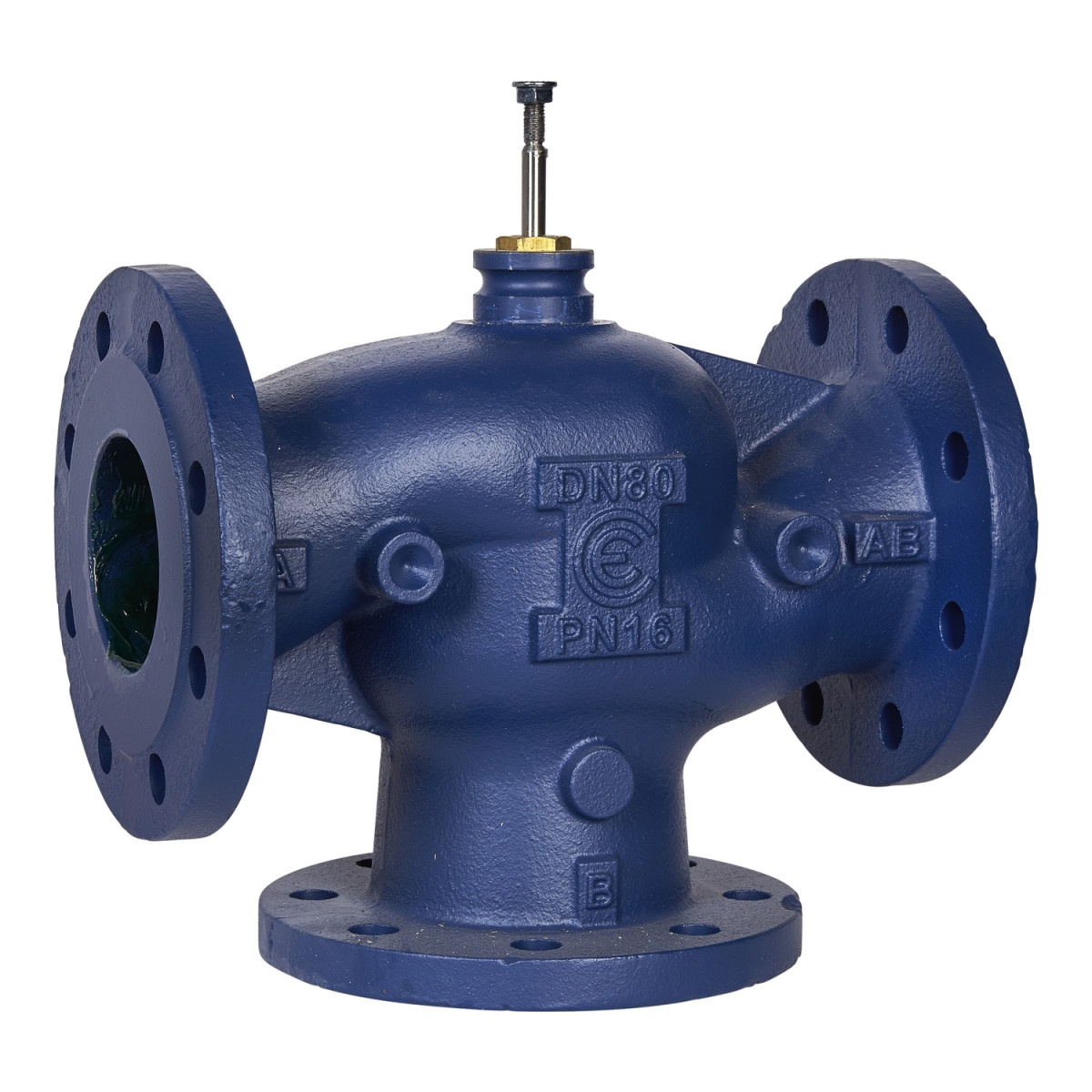

A Schneider Electric VG311F-80C háromjáratú karimás szabályzószelep a VG311F sorozat tagja, amely professzionális épületgépészeti rendszerekhez nyújt megbízható megoldást. Ez a DN80 méretű, PN16 nyomásosztályú szelep 100 m³/h Kvs áramlási értékkel rendelkezik, ami kimagasló teljesítményt biztosít a nagyobb épületgépészeti rendszerekben, különösen fűtési és hűtési alkalmazásokban.
A VG311F-80C szelep öntöttvas GG-25 anyagú házzal és ülékkel, valamint CW614N sárgaréz dugóval készül, így tartós és megbízható működést garantál akár szélsőséges körülmények között is. A termék -10 és +150 °C közötti folyadék-hőmérséklettartományban használható, ami rendkívül sokoldalúvá teszi a különböző alkalmazási területeken. Kompatibilis vízzel és különböző glikol-koncentrációkkal (25%, 30%, 50%), így ideális választás központi fűtési rendszerekhez, légkezelőkhöz és egyéb épületgépészeti alkalmazásokhoz, ahol precíz áramlásszabályozásra van szükség. A szelep egyenszázalékos karakterisztikával rendelkezik, ami különösen előnyös a változó terhelésű rendszerekben, ahol pontos szabályozásra van szükség a teljes működési tartományon.
A VG311F-80C szabályzószelep lineáris mozgású, 45 mm-es lökettel, és kiemelkedő, 50:1-nél nagyobb szabályozhatósági arányt kínál. A működési elve szerint a szár felfelé mozgásával az A port zárja és a B portot nyitja az AB felé, ami rugalmas beépítési lehetőségeket biztosít. A szelep kiváló tömítettséget garantál: az A portnál a szivárgás kevesebb mint a Kvs érték 0,03%-a. A rozsdamentes acél AISI 303 szelepszár és az EPDM (etilén-propilén-dién monomer) tömítőanyagok hosszú élettartamot és megbízható teljesítményt biztosítanak még intenzív használat esetén is. A termék maximális nyomáskülönbsége normál élettartam mellett 199,9 kPa, ami megfelelő biztonsági tartalékot nyújt a legtöbb épületgépészeti alkalmazásban.
Schneider Electric Globe Valves and Actuators - VG311F-80C -Háromjáratú karimás szabályzó szelep PN16 VG321-80-100 műszaki adatok
Fő tulajdonságok
Termék vagy alkatrész típus: Szelep
Szelep típus: Globe
Szelep terméksorozat: VG311F
Szelep modell: VG311F-80C 100M SU00
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Műszaki jellemzők
Szelep konfiguráció: 3-járatú
Szelep csatlakozás típus: Karimás
Szelep csatlakozás méret: DN80 (ISO 7005-2)
Ház méret: 80 mm (3 in)
Cső méret: 80 mm
Áramlási jelleggörbe: Egyenszázalékos
Áramlási együttható: 92.5 cv, 100 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10...150 °C
Folyadék maximális nyomáskülönbség normál élettartamnál: 199.9 kPa
Szabályozószelep szabályozhatósága: Nagyobb mint 50:1
Löket hossza: 45 mm
Ülék szivárgás: Port A: kevesebb mint a kvs 0.03%-a
Szár áramlási működés: Szár felfelé zárja az A-t és nyitja a B-t az AB felé
Szár mozgás: Lineáris
Anyagok
Trim anyag: Sárgaréz
Ház anyag: Szürke öntöttvas GG-25
Ülék anyag: Port A: szürke öntöttvas GG-25, Port B: szürke öntöttvas GG-25
Szár anyag: Rozsdamentes acél AISI 303
Dugó anyag: CW614N sárgaréz
Szár tömítés anyag: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyag: Port A: fém a fémhez
Tömítőanyag: EPDM (etilén-propilén-dién monomer)
Földrajzi elérhetőség
Célpiac: Európa, Ázsia-Csendes-óceán térség, Ausztrália
