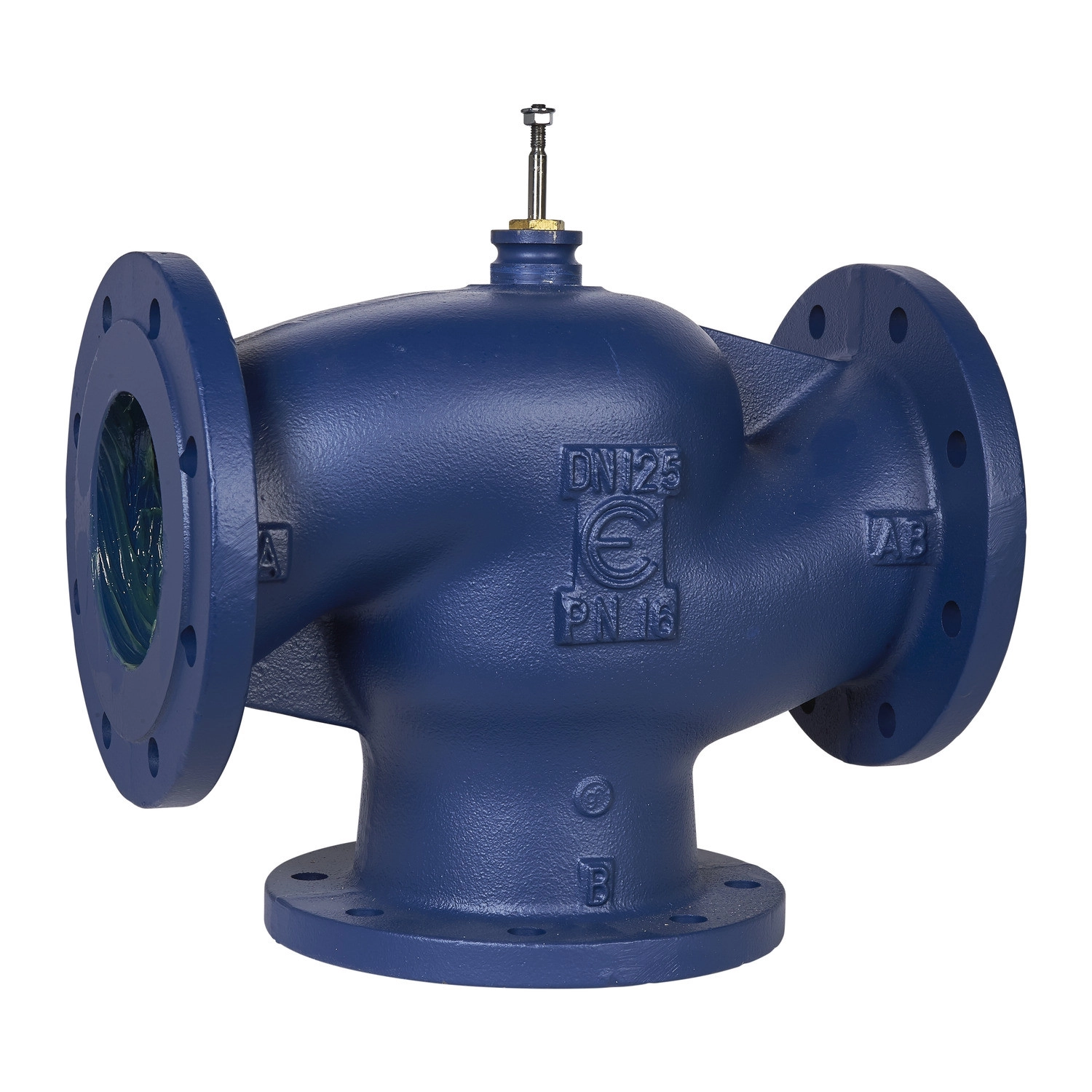

A Schneider Electric VG311F-125C Globe Valve egy rendkívül megbízható, nagyteljesítményű háromjáratú karimás szabályozószelep, amely kifejezetten a professzionális épületgépészeti rendszerek igényeire lett tervezve. Ez a DN125 méretű szelep ideális választás nagyobb épületek fűtési, hűtési és egyéb folyadékkezelő rendszereiben történő precíz áramlásszabályozásra. A termék kiváló műszaki paraméterekkel rendelkezik, amelyek biztosítják a hosszú élettartamot és a problémamentes üzemeltetést még a legigényesebb környezetekben is.
A VG311F-125C szelep kiemelkedő 200 m³/h-s Kvs értékkel rendelkezik (ami 144,53 cv-nek felel meg), és egyenlő százalékos áramlási karakterisztikát biztosít. A termék PN16 nyomásosztályba tartozik, és széles, -10°C-tól +150°C-ig terjedő üzemi hőmérséklet-tartományban használható. A szelep különböző közegekkel kompatibilis, beleértve a vizet, valamint a 25%, 30% és 50% glikol tartalmú keverékeket is. Ez a sokoldalúság lehetővé teszi a szelep alkalmazását különböző hőcserélő rendszerekben, fan-coil egységekben, légkezelőkben és egyéb HVAC alkalmazásokban.
A Schneider Electric VG311F-125C szelep robusztus kialakítással rendelkezik: a szeleptest és az ülék szürke öntöttvasból (GG-25) készült, míg a szelepfej sárgarézből. A szelepszár rozsdamentes acélból (AISI 303), a dugó pedig CB491K bronzból készült, ami kiváló korrózióállóságot biztosít. A tömítések EPDM (etilén-propilén-dién monomer) anyagból készültek, amely hosszú élettartamot biztosít még magas hőmérsékleten is. Az A port ülékénél fém-fém tömítés található, ami minimális szivárgást eredményez: az A port szivárgása kevesebb mint 0,03% a Kvs értékhez képest. A szelep 45 mm-es lökettel rendelkezik, és a lineáris mozgású szár felfelé mozgatva zárja az A portot és nyitja a B-t az AB felé. A rangeability (szabályozási tartomány) nagyobb mint 50:1, ami kiemelkedő szabályozási pontosságot tesz lehetővé széles áramlási tartományban.
A VG311F-125C szelepet a Schneider Electric kifejezetten az európai, ázsiai-csendes-óceáni és ausztrál piacokra tervezte, így megfelel ezen régiók épületgépészeti követelményeinek. A karimás csatlakozás az ISO 7005-2 szabványnak megfelelő DN125 méretű, ami kompatibilitást biztosít a szabványos csővezetékrendszerekkel. Az összeszerelés és beszerelés egyszerű, a szelep maximális nyomáskülönbsége normál élettartam mellett 199,9 kPa. A termék kizárólag minőségi anyagokból készül, ami garantálja a tartósságot és a megbízható teljesítményt a legszigorúbb épületgépészeti alkalmazásokban is.
Schneider Electric Globe Valves and Actuators - VG311F-125C -Háromjáratú karimás szabályzó szelep PN16 VG321-125-200 műszaki adatok
Általános jellemzők
Termék típusa: Szelep
Szelep típusa: Globe (gömbszelep)
Szelep terméksorozat: VG311F
Modell: VG311F-125C 200M SU00
Kompatibilitás és működés
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Szelep konfigurációja: 3 járatú
Csatlakozás típusa: Karimás
Csatlakozás mérete: DN125 (ISO 7005-2)
Test mérete: 125 mm (5 hüvelyk)
Csőméret: 125 mm
Áramlási jellemzők
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható: 144.53 cv / 200.01 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10...150 °C
Folyadék max. nyomáskülönbség: 199.9 kPa
Szabályozószelep szabályozási tartománya: Nagyobb mint 50:1
Lökethossz: 45 mm
Ülék szivárgás: A port: Kevesebb mint 0.03% a kvs értékhez képest
Szár áramlási működés: Szár felfelé mozgatva zárja az A-t és nyitja a B-t az AB-hez
Szár mozgás: Lineáris
Anyagok
Belső anyaga: Sárgaréz
Test anyaga: Szürke öntöttvas GG-25
Ülék anyaga: A port: szürke öntöttvas GG-25, B port: szürke öntöttvas GG-25
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: CB491K bronz
Szár tömítés anyaga: EPDM (etilén propilén dién monomer)
Ülék tömítés anyaga: A port: fém-fém
Tömszelence anyaga: EPDM (etilén propilén dién monomer)
Forgalmazási információk
Célpiac: Európa, Ázsia-Csendes-óceán, Ausztrália
