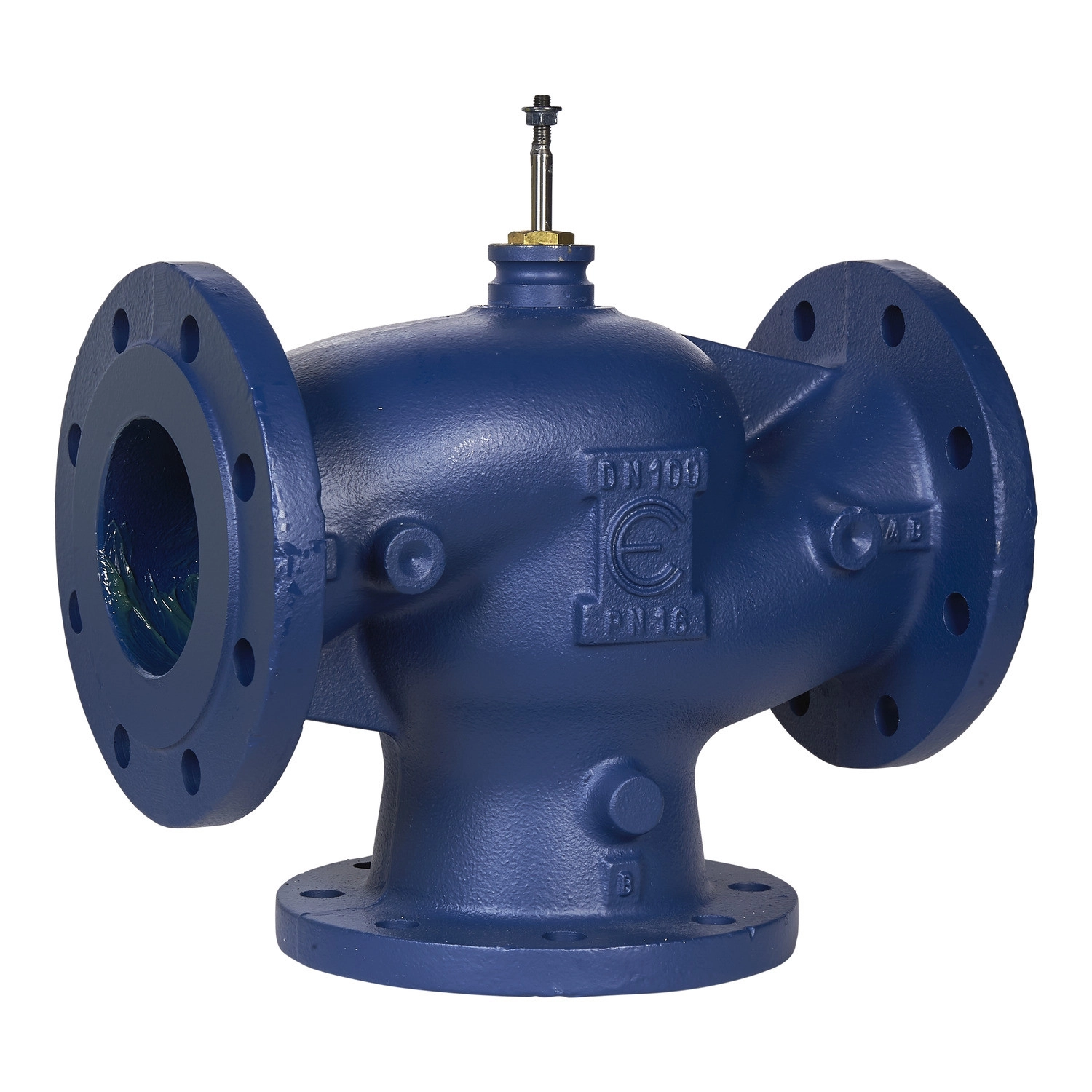

A Schneider Electric VG311F-100C típusú háromjáratú karimás szabályozószelep kifejezetten nagy teljesítményű fűtési, hűtési és légkondicionáló rendszerekhez lett kifejlesztve. Ez a DN100 méretű szelep rendkívül robusztus kialakítással és 130 m³/h áramlási értékkel (Kvs) rendelkezik, ami alkalmassá teszi nagy kapacitású ipari és kereskedelmi épületgépészeti rendszerekben való használatra. A modell magas minőségű szürke öntöttvas (GG-25) házzal és üléssel, valamint sárgaréz (CW614N) dugóval készül, ami optimális teljesítményt és tartósságot biztosít a legigényesebb alkalmazásokban is.
A VG311F-100C műszaki paraméterei kiemelkedőek: a szelep PN16 nyomásosztályba tartozik, és széles, -10°C és 150°C közötti üzemi hőmérséklet-tartományban használható. A szelep egyenlőszázalékos áramlási karakterisztikával rendelkezik, ami precíz szabályozhatóságot biztosít, különösen a nagyobb mint 50:1 szabályozási tartománynak köszönhetően. A lineáris mozgású, rozsdamentes acél (AISI 303) szárral ellátott szelep 45 mm-es lökettel működik, és a szár felfelé mozgása zárja az A portot, miközben nyitja a B portot az AB felé. Az A porton a szivárgás rendkívül alacsony, kevesebb mint a kvs érték 0,03%-a, ami kiváló tömítést biztosít. A szár- és csomagolóanyag tömítése EPDM (etilén-propilén-dién monomer) anyagból készül, ami tartós és megbízható szigetelést biztosít a különböző médiumokkal szemben.
A VG311F sorozat különleges rugalmassággal rendelkezik a használható közegek tekintetében. A szelep kompatibilis tiszta vízzel, valamint különböző koncentrációjú glikol oldatokkal is (25%, 30% és 50% glikol tartalom). Ez a sokoldalúság lehetővé teszi a szelep alkalmazását különféle rendszerekben, beleértve a fagyvédelemmel ellátott rendszereket is. A szelep maximális nyomáskülönbsége normál élettartam mellett 199,9 kPa, ami biztosítja a hosszú távú megbízható működést még intenzív használat esetén is. A karimás csatlakozás (az ISO 7005-2 szabvány szerint) professzionális és biztonságos telepítést tesz lehetővé ipari környezetben. A szelep Európában, az ázsiai-csendes-óceáni térségben és Ausztráliában egyaránt használható, ami globális alkalmazási lehetőségeket biztosít a tervezők és kivitelezők számára.
Schneider Electric Globe Valves and Actuators - VG311F-100C -Háromjáratú karimás szabályzó szelep PN16 VG321-100-130 műszaki adatok
Általános információk
Termék típusa: Szelep
Szelep típusa: Globe
Szelep terméksorozat: VG311F
Szelep modell: VG311F-100C 130M SU00
Kompatibilitás és kialakítás
Közeg kompatibilitás: 25% glikol, 30% glikol, 50% glikol, Víz
Szelep konfiguráció: 3-járatú
Szelep csatlakozás típusa: Karimás
Szelep csatlakozás mérete: DN100 (ISO 7005-2)
Ház mérete: 100 mm (4 in)
Cső méret: 100 mm
Működési jellemzők
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható: 115.62 cv, 130 kvs
Nyomásosztály: PN16
Működési folyadék hőmérséklet: -10...150 °C
Folyadék max. nyomáskülönbség normál élettartam mellett: 199.9 kPa
Szabályozási tartomány: Nagyobb mint 50:1
Löket hossza: 45 mm
Ülék szivárgás: A port: Kevesebb mint 0.03 % kvs értékéből
Szár áramlási működés: Szár felfelé zárja az A-t és nyitja a B-t az AB felé
Szár mozgás: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Ház anyaga: Szürke öntvény GG-25
Ülék anyaga: A port: szürke öntvény GG-25, B port: szürke öntvény GG-25
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: CW614N sárgaréz
Szártömítés anyaga: EPDM (etilén propilén dién monomer)
Ülék tömítés anyaga: A port: fém a fémhez
Csomagolás anyaga: EPDM (etilén propilén dién monomer)
Célpiac
Célrégiók: Európa, Ázsiai-Csendes-óceáni térség, Ausztrália
