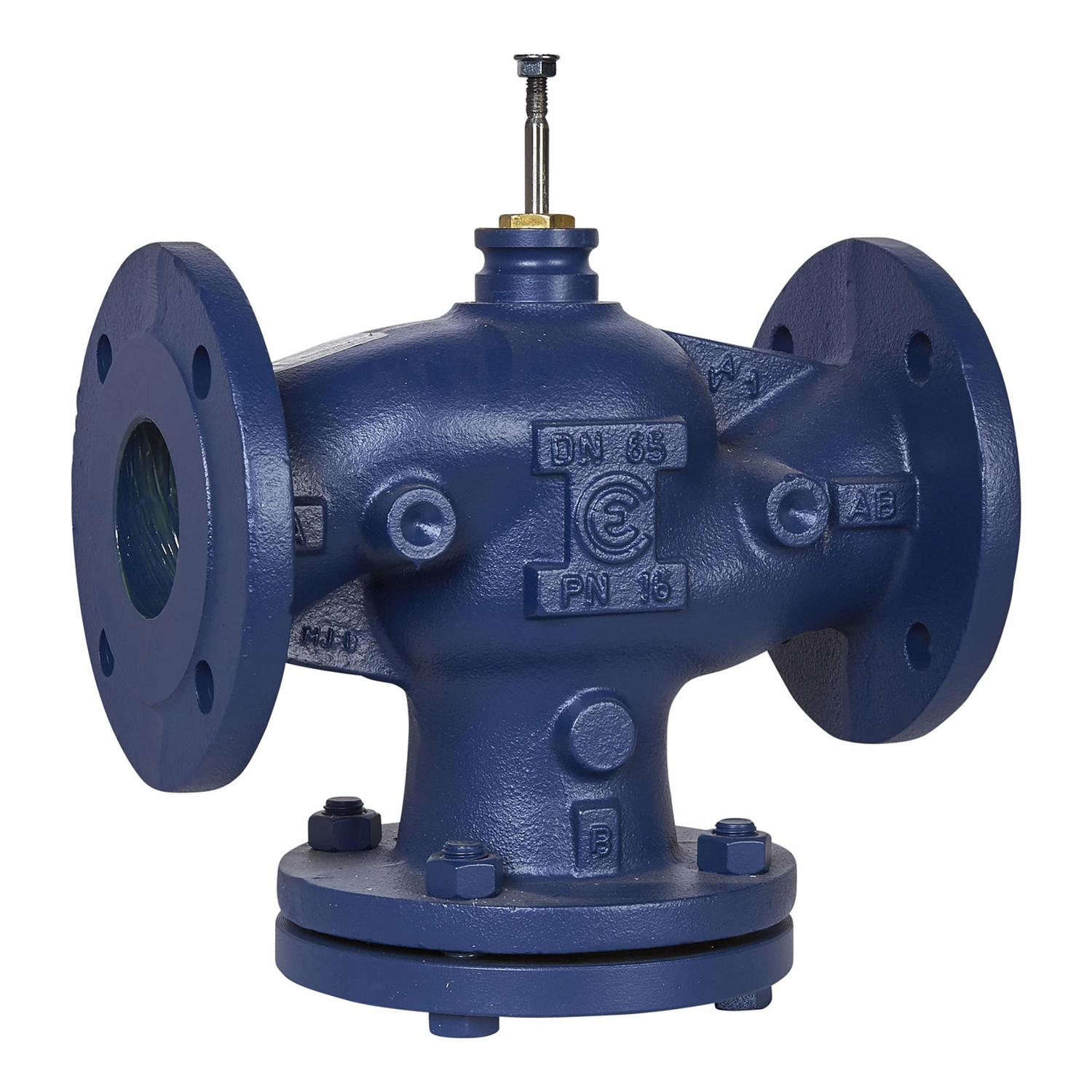

Schneider Electric Globe Valves and Actuators - VG221F-80C - Kétjáratú karimás szabályzó szelep PN16 VG222-80-100
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VG221F sorozat részeként ez a konkrét modell (VG221F-80C 100M SU00) számos folyadékkal kompatibilis, beleértve a tiszta vizet és különböző koncentrációjú glikol oldatokat (25%, 30% és 50%). A szelep -10°C és +150°C közötti üzemi hőmérséklet-tartományban használható, ami rendkívüli rugalmasságot biztosít különböző alkalmazási környezetekben. A PN16 nyomásosztályba tartozó készülék maximális nyomáskülönbsége normál élettartam mellett 199,9 kPa, így megbízható működést garantál még kihívást jelentő feltételek között is.
A VG221F-80C szelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami precíz szabályozást tesz lehetővé széles működési tartományban. A nagyobb mint 50:1 szabályozhatóság kiváló finomhangolási lehetőséget biztosít. A szelep 45 mm-es lökettel működik, és a száremelkedés zárt pozíciót eredményez (stem up closed). A Port A szivárgási értéke kevesebb mint a Kvs 0,03%-a, ami kimagasló tömítettséget jelent. A szármozgás lineáris, ami kiszámítható és pontos szabályozást eredményez a teljes működési tartományban.
A VG221F-80C szelep gondosan megválasztott anyagokból készül: a szeleptest szürke öntöttvasból (GG-25), míg a trim sárgarézből. A szelepszár rozsdamentes acélból (AISI 303), a szelepfej pedig CW614N sárgarézből készült. A szárszigetelés és a tömítőanyag egyaránt EPDM (etilén-propilén-dién monomer), ami kiváló hőállóságot és hosszú élettartamot biztosít. A szelepülék szürke öntöttvasból (GG-25) készült, és a Port A esetében fém-a-fémen tömítést alkalmaz. A szelep célpiaca Európa, Ázsia-csendes-óceáni térség és Ausztrália, így globális felhasználásra tervezték. A Schneider Electric VG221F-80C Globe Valve tökéletes választás olyan rendszerekhez, ahol precíz folyadékáramlás-szabályozásra van szükség magas megbízhatóság és tartósság mellett.
Schneider Electric Globe Valves and Actuators - VG221F-80C -Kétjáratú karimás szabályzó szelep PN16 VG222-80-100 műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Szelep
Szelep típus: Globe
Szelep terméksorozat: VG221F
Szelep modell: VG221F-80C 100M SU00
Kompatibilitás
Közeg kompatibilitás: Víz, 25% glikol, 30% glikol, 50% glikol
Szelep konfiguráció: 2-utas
Méret és csatlakozás
Szelep csatlakozás típusa: Karimás
Szelep csatlakozás mérete: DN80 (ISO 7005-2)
Test méret: 80 mm (3 in)
Cső méret: 80 mm
Áramlási jellemzők
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható: 115.62 cv, 100 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10…150 °C
Folyadék max. nyomáskülönbsége normál élettartam mellett: 199.9 kPa
Szabályozószelep szabályozhatósága: Nagyobb mint 50:1
Löket hossz: 45 mm
Ülék szivárgás: Port A: Kevesebb mint a kvs 0.03%-a
Szár áramlási működés: Szár fel zárt
Szár mozgás: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Test anyaga: Szürke öntöttvas GG-25
Ülék anyaga: Port A: szürke öntöttvas GG-25
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: CW614N sárgaréz
Szártömítés anyaga: EPDM (etilén propilén dién monomer)
Ülék tömítés anyaga: Port A: fém a fémhez
Tömítőanyag: EPDM (etilén propilén dién monomer)
Célpiacok
Célrégió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
