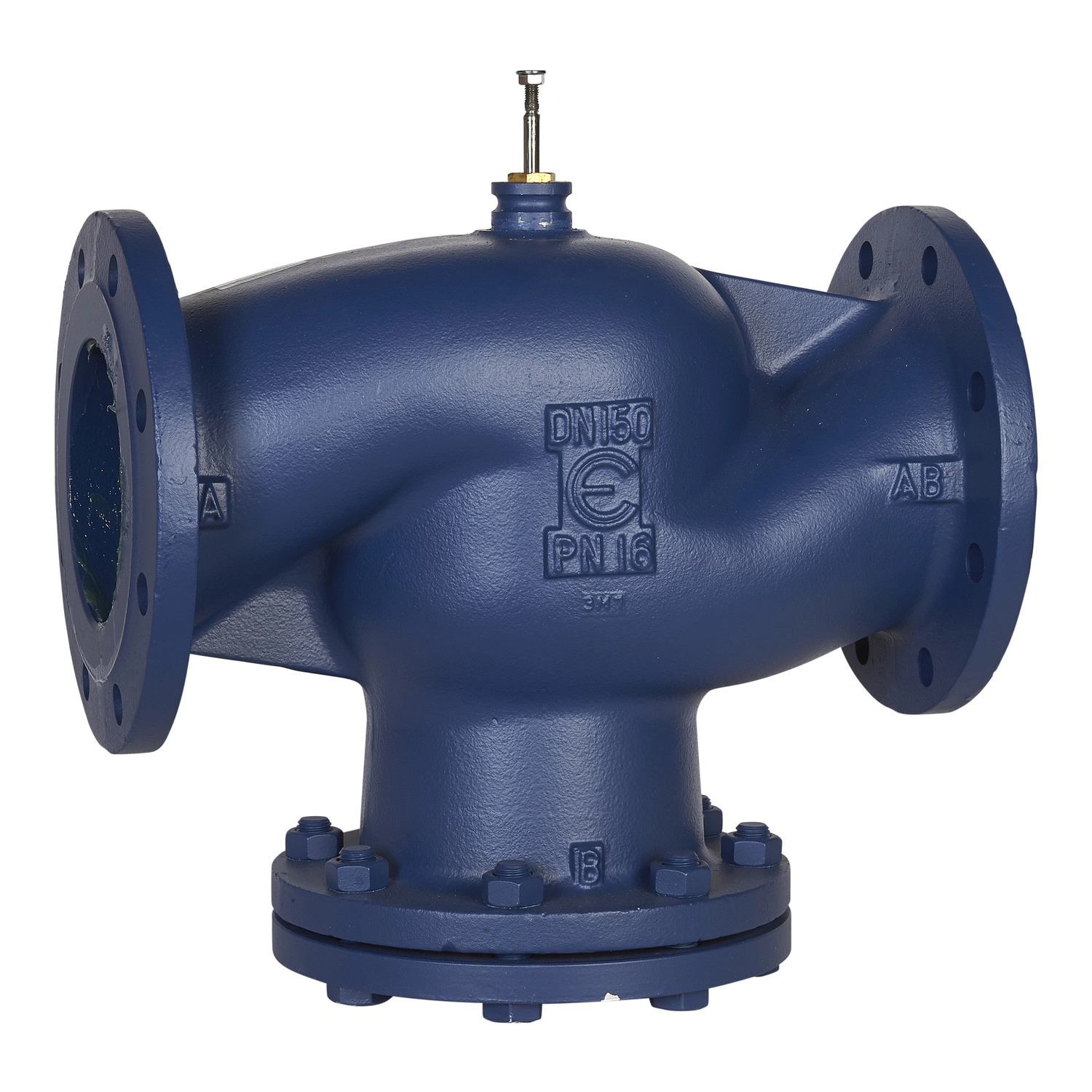

Schneider Electric Globe Valves and Actuators - VG221F-150C - Kétjáratú karimás szabályzó szelep PN16 VG222-150-300
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VG221F sorozat ezen tagja kiemelkedő 300 m³/h Kvs értékkel rendelkezik (amerikai mértékegységben 346.87 Cv), ami rendkívül magas áteresztőképességet biztosít. A szelep egyenlőszázalékos áramlási karakterisztikával bír, amely különösen előnyös a finomabb szabályozást igénylő rendszerekben. A szelep rangeabilitása nagyobb mint 50:1, ami azt jelenti, hogy rendkívül széles szabályozási tartománnyal rendelkezik, így sokféle üzemi körülmény között képes hatékonyan működni. A szeleptest anyaga szürke öntöttvas (GG-25), míg a szeleptányér sárgarézből (CW614N) készült, ami biztosítja a hosszú élettartamot és a megbízható működést. A szelepszár rozsdamentes acél (AISI 303), amely kiváló korrózióállóságot biztosít.
A VG221F-150C működési elve szerint a szár felemelkedésekor záródik (stem up closed), lineáris mozgással, 45 mm-es lökethosszal. A szelep tömítései EPDM (etilén-propilén-dién monomer) anyagból készültek, amely kiváló hőállóságot biztosít a -10°C és +150°C közötti üzemi hőmérséklettartományban. A szelepülék és a szeleptányér közötti tömítés fém-fém érintkezésű, ami minimális szivárgást eredményez (az A porton kevesebb mint 0,03% a Kvs értékhez képest). A szelep névleges nyomásosztálya PN16, maximális nyomáskülönbsége normál élettartam mellett 199,9 kPa.
A VG221F-150C szelep különösen alkalmas épületgépészeti rendszerekbe való beépítésre, mint például fűtési, hűtési rendszerek, ahol a folyadék hőmérsékletének vagy áramlásának szabályozása szükséges. Nagyobb ipari folyamatokban is kiválóan alkalmazható, ahol megbízható és precíz szabályozásra van szükség. A termék Európában, Ázsia-Csendes-óceáni térségben és Ausztráliában kerül forgalmazásra, így globálisan elismert és használt komponens. A VG221F-150C modell 300M SU00 konfigurációval rendelkezik, ami a gyártó által meghatározott specifikus termékvariáns.
Schneider Electric Globe Valves and Actuators - VG221F-150C -Kétjáratú karimás szabályzó szelep PN16 VG222-150-300 műszaki adatok
Általános jellemzők
Termék vagy komponens típusa: Szelep
Szelep típusa: Globe
Szelep terméksorozat: VG221F
Modell: VG221F-150C 300M SU00
Kompatibilitás és alkalmazás
Közeg kompatibilitás: Víz, 25% glikol, 30% glikol, 50% glikol
Szelep konfiguráció: 2-járatú
Szelep csatlakozás típusa: Karimás
Szelep csatlakozás mérete: DN150 (ISO 7005-2)
Testméret: 150 mm (6 in)
Csőméret: 150 mm
Működési jellemzők
Áramlási karakterisztika: Egyenlőszázalékos
Áramlási együttható: 346.87 cv, 300 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10...150 °C
Nyomás folyadék max delta P normál élettartam mellett: 199.9 kPa
Szabályozószelep szabályozhatósága: Nagyobb mint 50:1
Löket hossza: 45 mm
Szivárgás az üléknél: A port: kevesebb mint 0.03% a kvs-hez képest
Szár áramlási működés: Szár felemelkedésekor zár
Szár mozgás: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Test anyaga: Szürke öntöttvas GG-25
Ülék anyaga: A port: szürke öntöttvas GG-25
Szár anyaga: Rozsdamentes acél AISI 303
Szeleptányér anyaga: CW614N sárgaréz
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémmel
Tömszelence anyaga: EPDM (etilén-propilén-dién monomer)
Célpiacok
Célrégió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
