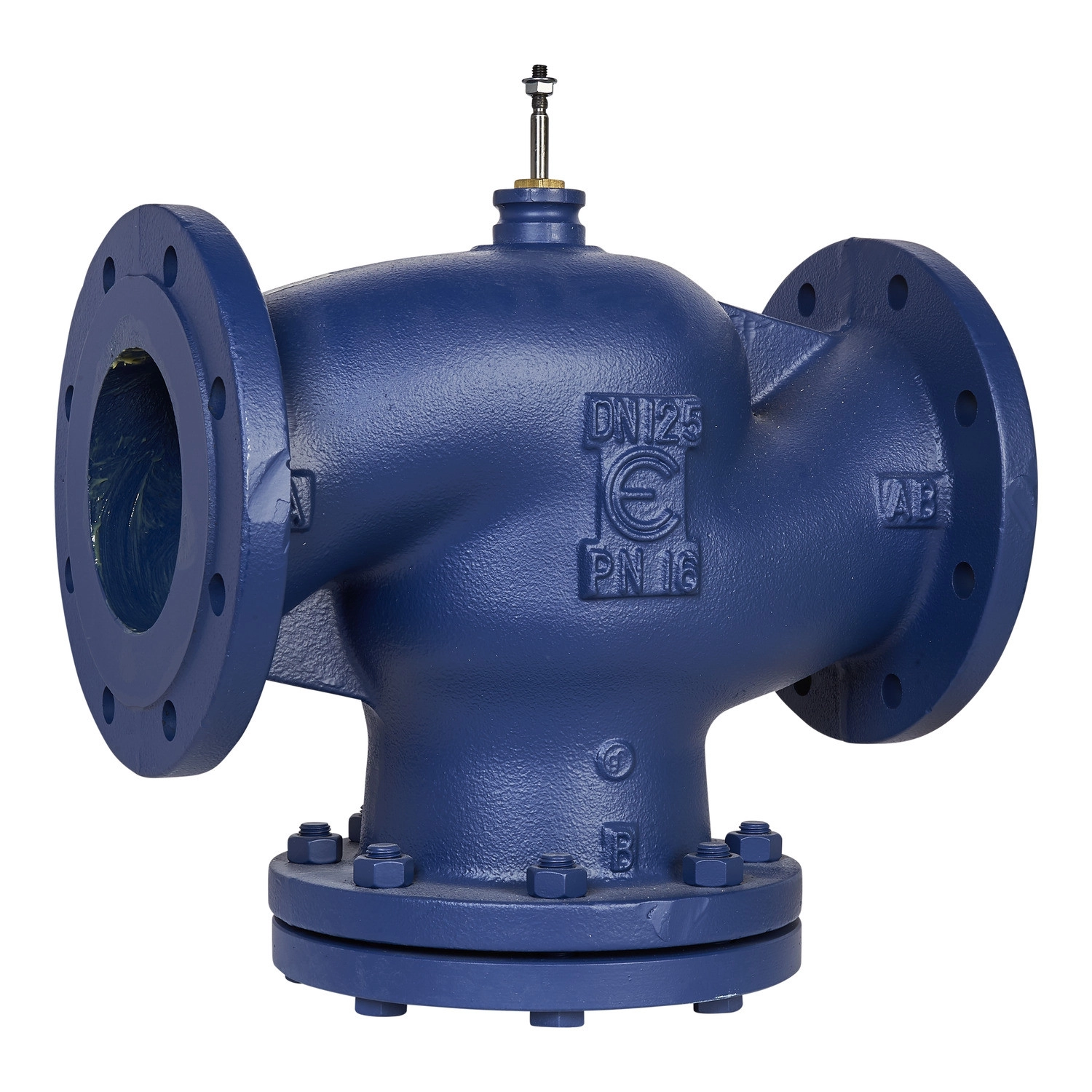

A Schneider Electric VG221F-125C modellje egy nagy teljesítményű, kétjáratú karimás szabályzó szelep, amely kifejezetten ipari és kereskedelmi épületgépészeti rendszerekbe lett tervezve. Ez a DN125 méretű szelep 200 m³/h Kvs értékkel rendelkezik, ami kiváló áramlási jellemzőket biztosít a folyadékszabályozásban. A szelep ISO 7005-2 szabvány szerinti karimás csatlakozással készül, PN16 nyomásosztályba tartozik, így akár 16 bar üzemi nyomásig is megbízhatóan használható.
A VG221F-125C szelep számos folyadékkal kompatibilis, beleértve a tiszta vizet és különböző glikol oldatokat (25%, 30% és 50% koncentrációban). Működési hőmérséklet-tartománya rendkívül széles: -10°C-tól egészen 150°C-ig terjed, ami sokoldalú alkalmazhatóságot biztosít. A szelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami precíz szabályozási tulajdonságokat eredményez, különösen változó terhelésű rendszerekben. Az 50:1-nél nagyobb szabályozhatósági tartomány (rangeability) szintén kiemelkedő pontosságot és rugalmasságot nyújt a különböző áramlási tartományokban.
A VG221F-125C szelep robusztus felépítésű, kiváló minőségű anyagokból készül. A szelepház szürke öntöttvas (GG-25), míg a szeleptányér CW614N sárgarézből készült, ami kiváló kopásállóságot és hosszú élettartamot biztosít. A szelepszár rozsdamentes acél (AISI 303), amely ellenáll a korróziónak és a mechanikai igénybevételeknek. A tömítésekhez EPDM (etilén-propilén-dién monomer) anyagot használnak, amely kiváló hőállóságot és tartósságot biztosít a teljes üzemi hőmérséklet-tartományban. A szelepülék fém-a-fémen tömítésű, amely minimális szivárgást biztosít - az A portnál a szivárgás kevesebb mint 0,03% a Kvs értékhez viszonyítva. A 45 mm-es löket és a lineáris mozgás pontosan szabályozható működést tesz lehetővé.
A VG221F-125C szelep "stem up closed" (felfelé mozgó szár zárt pozícióban) kialakítással rendelkezik, ami azt jelenti, hogy a szelepszár felfelé mozgatásával a szelep lezár. Ez a biztonsági funkció különösen hasznos, mivel áramkimaradás vagy meghibásodás esetén a szelep automatikusan a biztonságos zárt állapotba kerül. A szelep kompatibilis a Schneider Electric különböző elektromos és pneumatikus működtetőivel, amelyekkel együtt komplett szabályozási megoldást kínál különböző HVAC és ipari alkalmazásokhoz. A VG221F sorozat globálisan elérhető, különösen Európában, Ázsia-Csendes-óceáni régióban és Ausztráliában, ami megkönnyíti a nemzetközi projektekben való alkalmazhatóságát és alkatrészellátását.
Schneider Electric Globe Valves and Actuators - VG221F-125C -Kétjáratú karimás szabályzó szelep PN16 VG222-125-200 műszaki adatok
Termék főbb tulajdonságai
Termék típus: Szelep
Szelep típus: Globe (Átömlő)
Szelep terméksorozat: VG221F
Szelep modell: VG221F-125C 200M SU00
Közeg kompatibilitás: Víz, Glikol 25 %, Glikol 30 %, Glikol 50 %
Műszaki specifikációk
Szelep konfiguráció: 2-utas
Szelep csatlakozás típusa: Karimás
Szelep csatlakozás mérete: DN125 (ISO 7005-2)
Test méret: 125 mm (5 hüvelyk)
Cső méret: 125 mm
Áramlási karakterisztika: Egyenlő százalékos
Áramlási tényező: 231.25 cv, 200.01 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10...150 °C
Folyadék max. nyomáskülönbség normál élettartam esetén: 199.9 kPa
Szabályozószelep tartomány: Nagyobb mint 50:1
Löket hossz: 45 mm
Ülék szivárgás: A port: Kevesebb mint 0.03 % a kvs értékből
Szár áramlási működés: Felfelé mozgatott szár zárt
Szár mozgás: Lineáris
Anyagok
Belső alkatrészek anyaga: Sárgaréz
Szeleptest anyaga: Szürke öntöttvas GG-25
Ülék anyaga: A port: szürke öntöttvas GG-25
Szár anyaga: Rozsdamentes acél AISI 303
Záróelem anyaga: CW614N sárgaréz
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémen
Tömítőanyag: EPDM (etilén-propilén-dién monomer)
Földrajzi elérhetőség
Célrégiók: Európa, Ázsia Csendes-óceáni térség, Ausztrália
