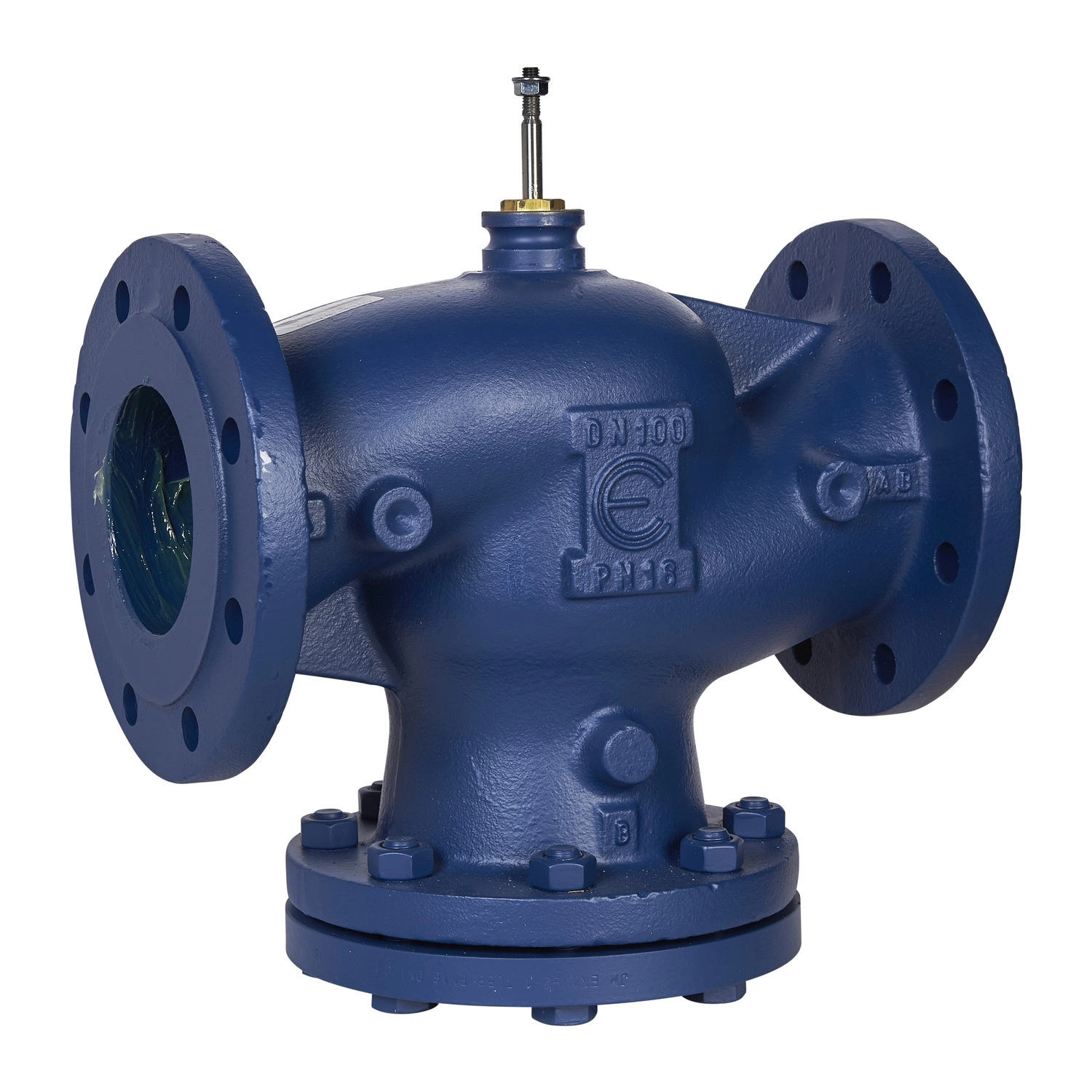

A Schneider Electric VG221F-100C típusú szabályozószelep az ipari és épületgépészeti rendszerek professzionális áramlásszabályozó eleme. Ez a kétjáratú, karimás gömbszelep DN100 méretben került kialakításra, 130 m³/h Kvs értékkel, amely kiváló áramlási jellemzőket biztosít a különböző folyadékkezelési alkalmazásokban.
A VG221F sorozat részeként a VG221F-100C modell ISO 7005-2 szabvány szerinti karimás csatlakozással rendelkezik, amely megkönnyíti a telepítést és kompatibilitást biztosít a szabványos csőrendszerekkel. A szelep teste szürke öntöttvasból (GG-25) készült, míg a dugó sárgarézből (CW614N) áll, ami kiváló tartósságot biztosít. Az EPDM tömítések ellenállnak a különböző folyadékoknak és hőmérsékleteknek, így a szelep széles működési tartománnyal használható: -10°C-tól egészen 150°C-ig. A szelepemelkedés zárt állapotban felfelé történik (stem up closed), és a 45 mm-es löket lineáris mozgást biztosít.
A VG221F-100C nagy teljesítményű szabályozószelep 50:1-nél nagyobb szabályozási tartománnyal, egyenlő százalékos áramlási karakterisztikával rendelkezik, ami rendkívül precíz szabályozást tesz lehetővé. A szelep PN16 nyomásosztályba tartozik, maximális nyomáskülönbsége normál élettartam mellett 199,9 kPa. Kiváló tömítettségi tulajdonságokkal rendelkezik, a szivárgás mértéke az A portnál kevesebb mint a Kvs érték 0,03%-a. Kompatibilis közegek között szerepel a víz, valamint 25%, 30% és 50% koncentrációjú glikol oldatok, ami sokrétű felhasználást biztosít fűtési, hűtési és egyéb folyadékszállító rendszerekben.
A Schneider Electric VG221F-100C szelep rozsdamentes acél (AISI 303) szárral, sárgaréz trimmel és öntöttvas üléssel készül. Ez a robusztus anyagkombináció hosszú élettartamot és megbízható működést garantál még nehéz körülmények között is. A szelep különösen ajánlott olyan helyzetekben, ahol pontos folyadékáramlás-szabályozásra van szükség változó üzemeltetési feltételek mellett, például épületgépészeti alkalmazásokban, ipari folyamatokban vagy hőszabályozó rendszerekben. A VG221F-100C modell célpiaca Európa, Ázsia-Csendes-óceán régió és Ausztrália, ami jelzi a termék globális felhasználhatóságát és a Schneider Electric világszintű piaci jelenlétét.
Schneider Electric Globe Valves and Actuators - VG221F-100C -Kétjáratú karimás szabályzó szelep PN16 VG222-100-130 műszaki adatok
Fő tulajdonságok
Termék vagy komponens típusa: Szelep
Szelep típusa: Globe (gömbszelep)
Szelep terméksorozat: VG221F
Szelep modell: VG221F-100C 130M SU00
Alkalmazási területek és kompatibilitás
Közeg kompatibilitás: Víz, Glikol 25%, Glikol 30%, Glikol 50%
Szelep konfiguráció: 2-utas
Célpiac: Európa, Ázsia-Csendes-óceán régió, Ausztrália
Műszaki jellemzők
Szelep csatlakozás típusa: Karimás
Szelep csatlakozási méret: DN100 (ISO 7005-2)
Test méret: 100 mm (4 in)
Csőméret: 100 mm
Áramlási jellemző: Egyenlő százalékos
Áramlási együttható: 150.31 cv, 130 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklete: -10...150 °C
Maximális nyomáskülönbség normál élettartam mellett: 199.9 kPa
Szabályozószelep szabályozási tartománya: Nagyobb mint 50:1
Löket hossza: 45 mm
Szivárgás: A port: Kevesebb mint a kvs 0,03%-a
Szár áramlási működés: Felfelé zárt szár
Szár mozgás: Lineáris
Anyagösszetétel
Trim anyaga: Sárgaréz
Test anyaga: Szürke öntöttvas GG-25
Ülék anyaga: A port: szürke öntöttvas GG-25
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: CW614N sárgaréz
Szár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémhez
Tömítőanyag: EPDM (etilén-propilén-dién monomer)
