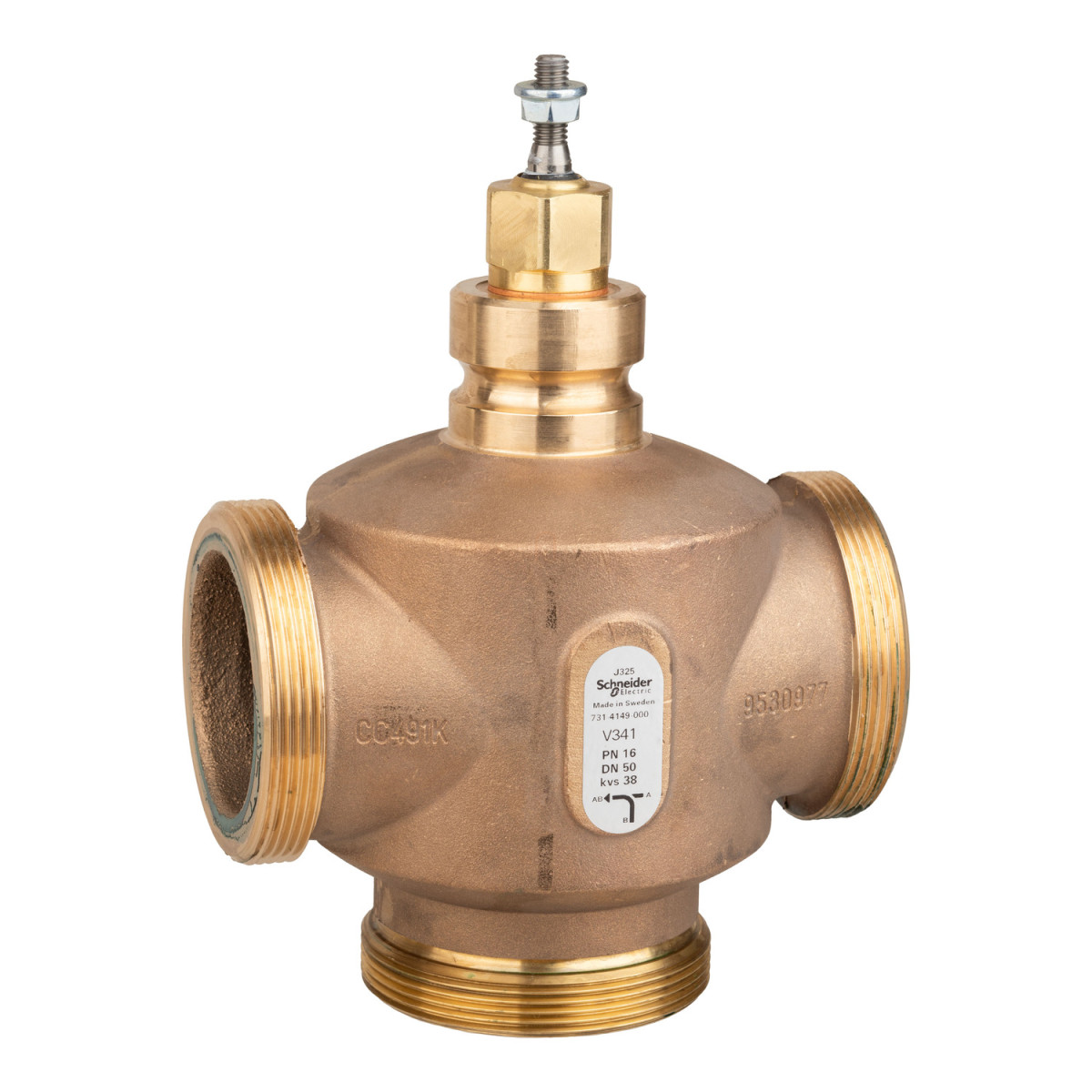

A Venta V341 Globe Valve egy professzionális háromjáratú szabályozószelep, amely kifejezetten ipari és épületgépészeti rendszerekhez lett kifejlesztve. Ez a PN16 nyomásosztályú szelep G 2-3/4" külső menetes csatlakozással rendelkezik, és DN50 (2") méretben érhető el. A V341/50/38 modell 38-as kvs értékkel (43,94 cv) biztosítja a megfelelő áramlást a rendszerben, így ideális választás különböző folyadékok precíz szabályozásához.
A szelep bronz házának (Rg5) és rozsdamentes acél belső alkatrészeinek (AISI 303) kombinációja kiváló tartósságot és korrózióállóságot biztosít. A Venta V341 széles hőmérséklettartományban (-20°C-tól +150°C-ig) használható, és kompatibilis vízzel, valamint különböző glikol keverékekkel (25%, 30%, 50%). Az egyenlő százalékos áramlási karakterisztika precíz szabályozhatóságot tesz lehetővé, amit a 100:1-nél nagyobb szabályozási tartomány (rangeability) is támogat.
A lineáris mozgású szelepszár 20 mm-es lökethosszal rendelkezik, és működése során a felfelé mozgó szár zárja az A portot és nyitja a B portot az AB felé. A szelep kiváló tömítettségi értékekkel büszkélkedhet: az A port esetében kevesebb mint 0,02% kvs szivárgás a portok A-AB között, valamint kevesebb mint 0,05% kvs szivárgás a B-AB portok között. Az EPDM (etilén-propilén-dién monomer) szárszigetelés és tömítőanyag további megbízhatóságot biztosít a rendszernek.
A Venta V341 Globe Valve 599,8 kPa maximális nyomáskülönbséggel üzemeltethető normál élettartam mellett. Felhasználási területét tekintve elsősorban Európában, Ázsia-Csendes-óceáni térségben és Ausztráliában forgalmazzák. A 7314149000 cikkszámú Venta V341 háromjáratú gömbszelep ideális választás fűtési, hűtési és légkondicionáló rendszerekhez, ahol kulcsfontosságú a precíz folyadékáramlás-szabályozás és a hosszú távú megbízhatóság.
Venta V341 háromjáratú gömbszelep műszaki adatok
Általános jellemzők
Szelepsorozat: Venta
Termék vagy alkatrész típusa: Szelep
Szelepcsoport: V341
Szelepmodell: V341/50/38
Cikkszám: 7314149000
Műszaki specifikációk
Szelepkonfiguráció: 3 utas
Szelep típus: Gömbszelep
Kompatibilis közegek: Víz, 25% glikol, 30% glikol, 50% glikol
Szelepcsatlakozás típusa: G külső menet
Szelepcsatlakozás mérete: G 2-3/4B
Névleges átmérő: DN50 (2")
Csőméret: 50 mm
Áramlási jellemző: Egyenlő százalékos
Áramlási együttható: 43,94 cv / 38 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -20...150 °C
Maximális nyomáskülönbség normál élettartam mellett: 599,8 kPa
Szabályozószelep tartománya: Nagyobb mint 100:1
Mechanikai jellemzők
Löket hossza: 20 mm
Szivárgás: A port: kevesebb mint 0,02% kvs (A-AB portok), kevesebb mint 0,05% kvs (B-AB portok)
Szárműködés: Felfelé mozgó szár zárja az A portot és nyitja a B portot az AB felé
Szárkialakítás: Lineáris
Anyagok
Ház anyaga: Bronz Rg5
Belső alkatrészek anyaga: Rozsdamentes acél
Ülék anyaga: A port: AISI 303 rozsdamentes acél, B port: AISI 303 rozsdamentes acél
Szár anyaga: AISI 303 rozsdamentes acél
Dugó anyaga: AISI 303 rozsdamentes acél
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémre
Tömítőanyag: EPDM (etilén-propilén-dién monomer)
