A Venta V341 gömbszelep a prémium minőségű ipari áramlásszabályozó eszközök családjába tartozik, amelyet a Schneider Electric fejlesztett ki a legmagasabb szintű teljesítmény és megbízhatóság érdekében. A 7314137000 cikkszámú, három járatú kialakítású szelep kifejezetten olyan alkalmazásokhoz készült, ahol precíz folyadékáramlás-szabályozásra van szükség különböző hőmérsékleti és nyomás feltételek mellett. Az V341/25/10 modell a Venta szelepcsalád része, amely széles körben elismert a kiváló minőségi jellemzőiért és hosszú élettartamáért.

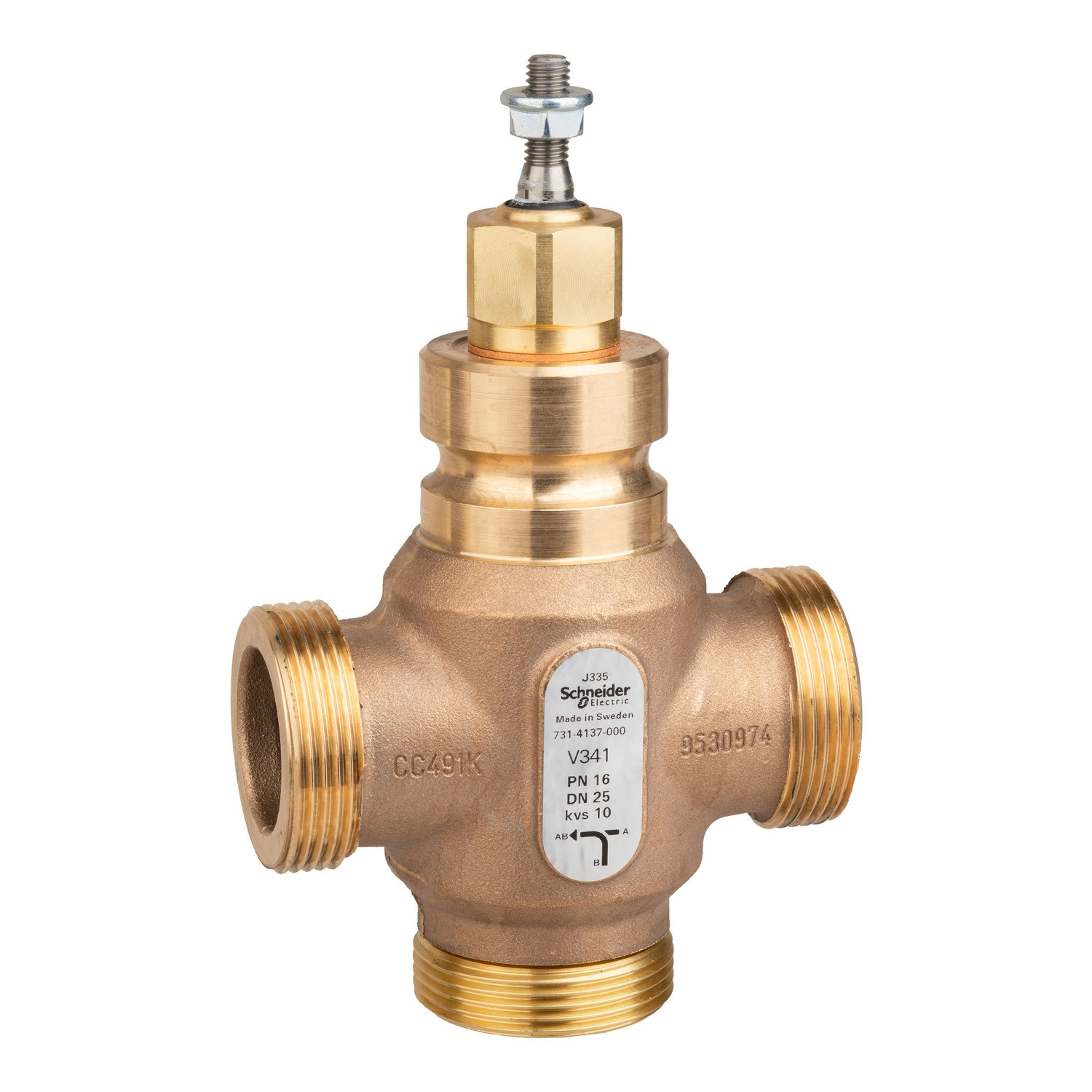

Ez a bronz házas (Rg5) gömbszelep G 1-1/2 külső menettel rendelkezik, DN25-ös névleges átmérővel. A szelep Kvs értéke 10, ami 11,56 cv-nek felel meg, és kiváló áramlásszabályozási képességet biztosít. A PN16 nyomásosztályú szelep széles hőmérsékleti tartományban (-20°C és 150°C között) használható, ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken. Kompatibilis többféle közeggel, beleértve a vizet és különböző koncentrációjú glikol oldatokat (25%, 30%, 50%), így ideális választás fűtési, hűtési és ipari rendszerekhez egyaránt.
A V341 gömbszelep műszaki kialakítása számos előnyös tulajdonsággal rendelkezik. Az egyenlő százalékos áramlási karakterisztika biztosítja a precíz szabályozhatóságot, míg a nagy szabályozhatósági tartomány (100:1 feletti) széles működési spektrumot tesz lehetővé. A szelep lineáris mozgású szárral rendelkezik, 20 mm-es lökettel. A működési elv szerint a szár felfelé mozgásával az A port záródik és a B port nyílik az AB port felé. A szelepülék és a szelepház anyagai rendkívül tartósak: rozsdamentes acél AISI 303 trim, rozsdamentes acél szelepülék mind az A, mind a B porton, valamint EPDM (etilén-propilén-dién-monomer) tömítések. A szivárgás rendkívül alacsony: az A porton kevesebb mint 0,02% a Kvs értékhez képest (A-AB portok között), illetve kevesebb mint 0,05% a Kvs értékhez képest (B-AB portok között).
A 7314137000 cikkszámú Venta V341 gömbszelep professzionális felhasználásra készült, különösen olyan rendszerekhez, ahol a pontos folyadékáramlás-szabályozás kritikus fontosságú. A maximális normál élettartam melletti nyomáskülönbség 599,8 kPa, ami hosszú távú, megbízható működést biztosít. A rozsdamentes acél és bronz kivitel ellenállóvá teszi a korrozív környezettel szemben, így ideális választás számos ipari, kereskedelmi és épületgépészeti alkalmazáshoz Európában, az ázsiai-csendes-óceáni térségben és Ausztráliában.
Schneider Electric Globe Valves and Actuators - 7314137000 -Háromjáratú menetes szabályzó szelep V341/25/10 műszaki adatok
Termékjellemzők
Terméktípus: Gömbszelep
Termékkategória: Venta
Modell: V341/25/10
Cikkszám: 7314137000
Műszaki specifikáció
Szelep konfiguráció: 3-járatú
Csatlakozás típusa: G külső menet
Csatlakozás mérete: G 1-1/2B
Test méret: 25 mm (1 col)
Csőméret: 25 mm
Kvs érték: 10 (megfelel 11,56 cv-nek)
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -20...150 °C
Max. nyomáskülönbség normál élettartam mellett: 599,8 kPa
Szabályozhatósági tartomány: Nagyobb mint 100:1
Löket hossza: 20 mm
Anyagok
Házanyag: Bronz Rg5
Belső alkatrészek: Rozsdamentes acél
Szelepülék anyaga: A port: rozsdamentes acél AISI 303, B port: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémen
Csomagolóanyag: EPDM (etilén-propilén-dién monomer)
Működési jellemzők
Áramlási karakterisztika: Egyenlő százalékos
Szivárgási érték: A port: Kvs érték kevesebb mint 0,02%-a (A-AB portok között), A port: Kvs érték kevesebb mint 0,05%-a (B-AB portok között)
Szár működési elv: Szár felfelé zárja az A portot és nyitja a B portot az AB felé
Szármozgás típusa: Lineáris
Kompatibilitás
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Célrégiók: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
