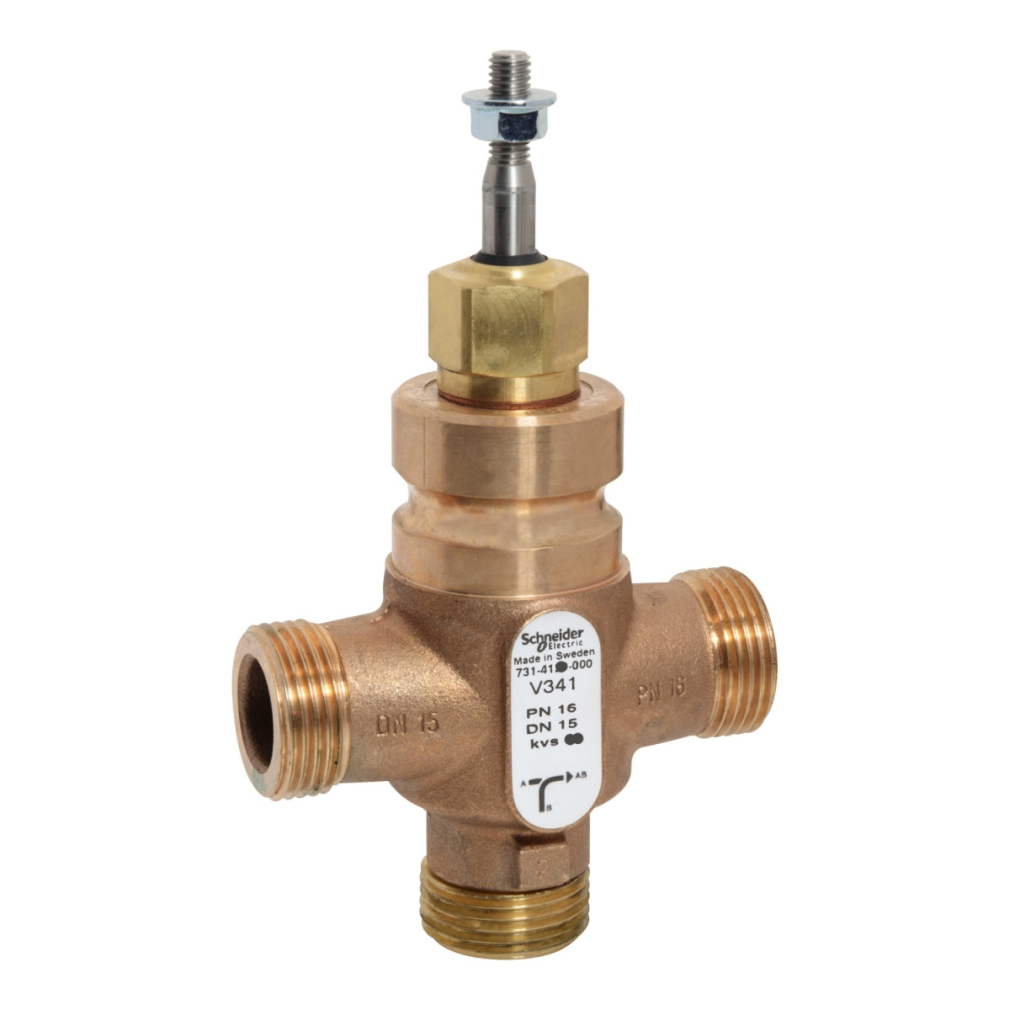

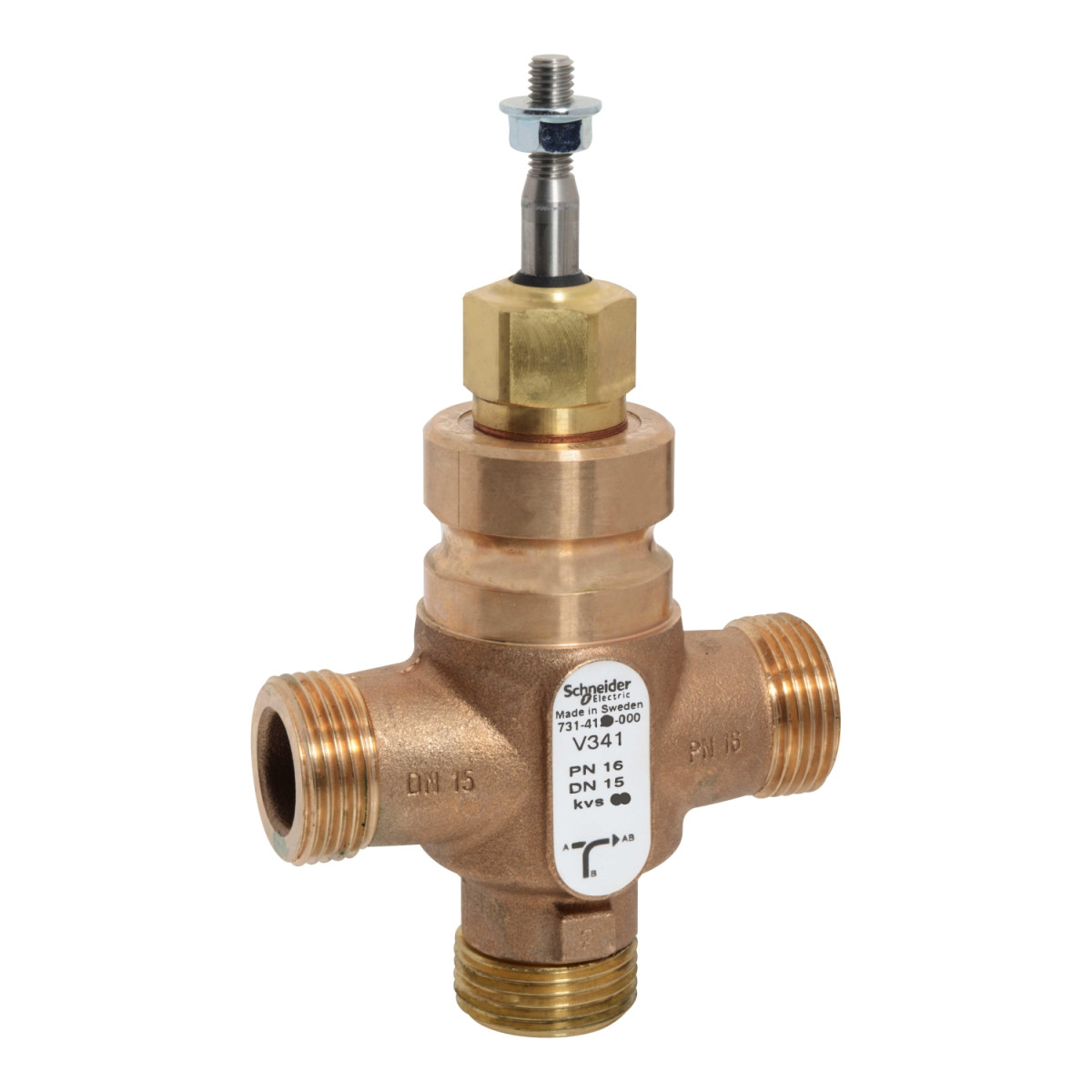

A Venta V341 Globe Valve egy kiváló minőségű háromjáratú menetes gömbszelep, amely a professzionális épületgépészeti rendszerek elengedhetetlen eleme. A 7314125000 cikkszámú szelep G 1 külső menetes csatlakozással, DN15-ös névleges átmérővel és 2.5 Kvs értékkel rendelkezik, ami kiválóan alkalmassá teszi precíziós folyadékáramlás-szabályozási feladatokra különböző épületgépészeti és ipari alkalmazásokban.
A V341/15/2.5 típusú szelep robusztus bronz Rg5 házban kerül kialakításra, míg a belső alkatrészek – köztük a zárószelep, a szelepszár és az ülékek – rozsdamentes AISI 303 acélból készülnek, ami kiemelkedő tartósságot és korróziós ellenállást biztosít. A szelep 3-utas konfigurációja lehetővé teszi a folyadékáramlás komplex irányítását, ami különösen hasznos fűtési és hűtési rendszerekben, ahol a pontos hőmérséklet-szabályozás kritikus fontosságú. A szelepszár felfelé mozgásakor az A port zárja és a B portot nyitja az AB felé, ami egyenletes százalékos áramlási karakterisztikát eredményez.
A Venta V341 Globe Valve figyelemre méltó műszaki paraméterei közé tartozik a PN16 nyomásosztály, amely 599.8 kPa maximális nyomáskülönbséget tesz lehetővé normál élettartam mellett. Széles működési hőmérséklet-tartománya (-20°C-tól 150°C-ig) lehetővé teszi, hogy különböző környezeti feltételek mellett is megbízhatóan működjön. Kompatibilis többféle közeggel, beleértve a vizet és különböző koncentrációjú glikol oldatokat (25%, 30%, 50%), ami sokoldalú alkalmazhatóságot biztosít. A 2.89 cv (2.5 kvs) áramlási tényezője és a nagyobb mint 50:1 szabályozási tartománya precíz folyadékáramlás-szabályozást tesz lehetővé.
A 7314125000 cikkszámú szelep különleges tömítési megoldásokkal rendelkezik: az EPDM (etilén-propilén-dién monomer) szelepszár tömítés és csomagolóanyag kiváló hőmérsékleti stabilitást és vegyi ellenállást biztosít. A szelepülék tömítése az A portnál fém-fém kialakítású, ami elősegíti a minimális szivárgást (az A portnál kevesebb mint 0.02% kvs az A-AB portoknál, és kevesebb mint 0.05% kvs a B-AB portoknál). A 20 mm-es lineáris szelepszár-mozgás pontos szabályozást tesz lehetővé. A V341 szelepek célrégiói közé tartozik Európa, Ázsia és a Csendes-óceáni térség, valamint Ausztrália, jelezve a termék nemzetközi piacokra való alkalmasságát és megbízhatóságát különböző éghajlati és rendszerfeltételek mellett.
Schneider Electric Globe Valves and Actuators - 7314125000 -Háromjáratú menetes szabályzó szelep V341/15/2.5 műszaki adatok
Általános adatok
Szelep termékcsalád: Venta
Termék vagy alkatrész típusa: Szelep
Szelep típusa: Gömbszelep
Szelep terméksorozat: V341
Szelep modell: V341/15/2.5
Kompatibilitás és konfiguráció
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Szelep konfiguráció: 3-utas
Csatlakozási és méretadatok
Szelep csatlakozás típusa: G külső
Szelep csatlakozás mérete: G 1B
Test mérete: 15 mm (1/2 col)
Csőméret: 15 mm
Áramlási jellemzők
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható: 2.89 cv, 2.5 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -20...150 °C
Folyadéknyomás max. delta P normál élettartamnál: 599.8 kPa
Szabályozószelep szabályozhatósága: Nagyobb mint 50:1
Működési jellemzők
Lökethossz: 20 mm
Ülék szivárgás: A port: Kevesebb mint 0.02% kvs (A-AB portok), A port: Kevesebb mint 0.05% kvs (B-AB portok)
Szár áramlási működés: Szár felfelé zárja az A-t és nyitja a B-t az AB felé
Szár mozgás: Lineáris
Anyagok
Trim anyag: Rozsdamentes acél
Test anyag: Bronz Rg5
Ülék anyag: A port: rozsdamentes acél AISI 303, B port: rozsdamentes acél AISI 303
Szár anyag: Rozsdamentes acél AISI 303
Dugó anyag: Rozsdamentes acél AISI 303
Szártömítés anyag: EPDM (etilén propilén dién monomer)
Ülék tömítés anyag: A port: fém a fémhez
Csomagolóanyag: EPDM (etilén propilén dién monomer)
