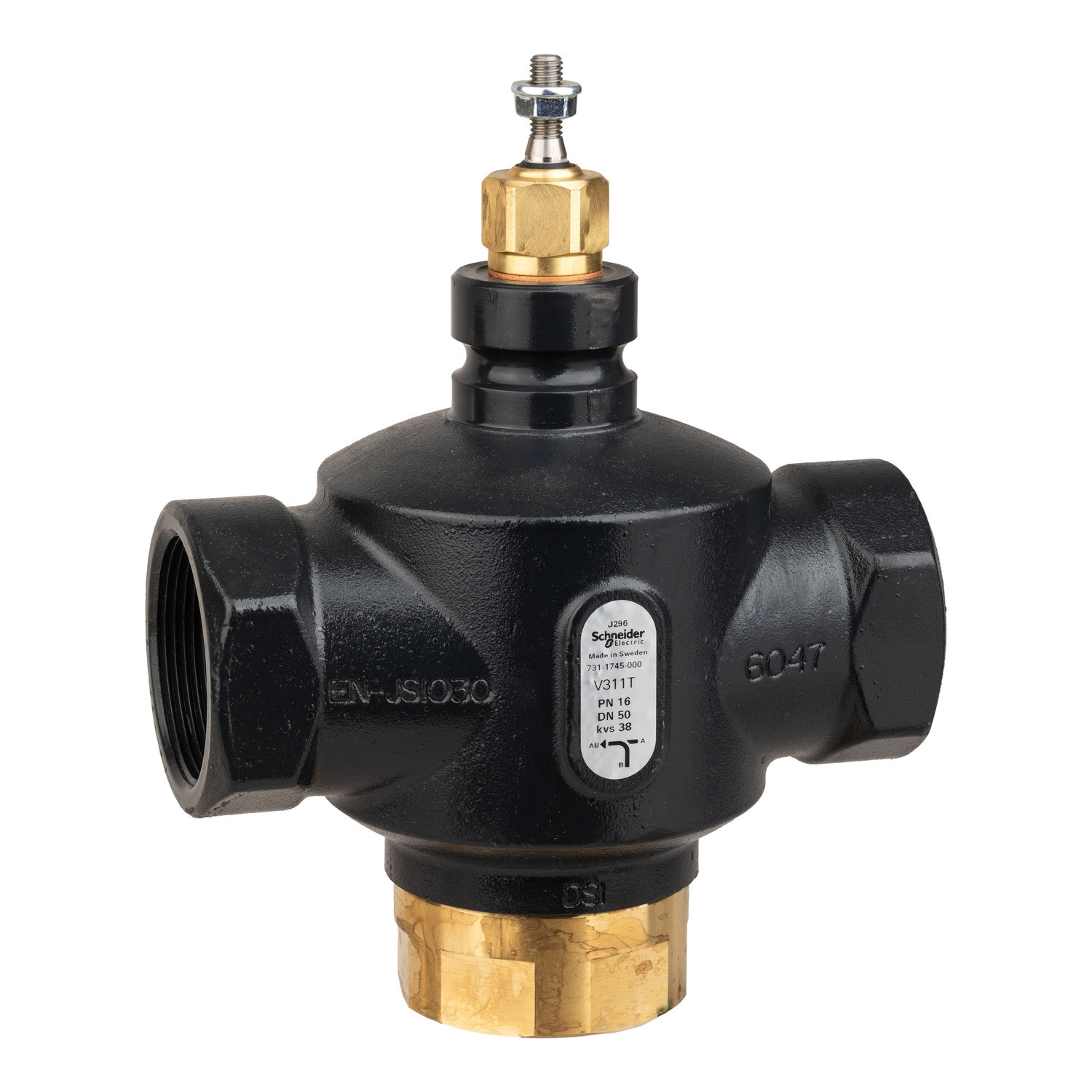

A Venta V311T Globe Valve egy kiváló minőségű, háromjáratú szabályozószelep, amely ideális választás víz- és glikol-alapú rendszerekhez ipari és épületgépészeti alkalmazásokban. A 7311745000 cikkszámú termék a Schneider Electric prémium minőségű szelepkínálatának megbízható tagja, amely a precíz folyadékáramlás-szabályozást teszi lehetővé különböző rendszerekben.
A Venta V311T/50/38 modell DN50 méretű, Rp 2 belső menettel rendelkezik, amely megkönnyíti a csatlakoztatást a meglévő csőrendszerekhez. A szelep PN16 nyomásosztályba tartozik, így maximum 16 bar üzemi nyomásig alkalmazható. A szelep kvs értéke 38, ami 43,94 cv értéknek felel meg, biztosítva a megfelelő áteresztőképességet. A V311T szabályozószelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami különösen előnyös a precíz szabályozást igénylő rendszereknél. Az 50:1-nél nagyobb szabályozási tartomány lehetővé teszi a rendkívül rugalmas alkalmazást különböző üzemi körülmények között.
A szelep kompatibilis különböző koncentrációjú glikol-víz keverékekkel (25%, 30% és 50%), valamint tiszta vízzel is, ami sokoldalú felhasználást tesz lehetővé fűtési, hűtési és egyéb folyadékszállító rendszerekben. A működési hőmérséklet-tartomány rendkívül széles: -20°C-tól +120°C-ig, így a szelep alkalmas szélsőséges körülmények között történő üzemeltetésre is. A szelep működési elve szerint a szár felfelé mozgásakor az A port zár és a B port nyit az AB port felé, 20 mm-es lökettel, lineáris mozgással. Az A port szivárgási osztálya IV-S1 (0,005%), ami kiemelkedő tömítettséget biztosít.
A V311T szelep kiváló anyagminőséggel készül: a szeleptest gömbgrafitos öntöttvasból (EN-JS 1030), a szelepszár rozsdamentes acélból (AISI 303), a szeleptányér pedig CW602N sárgarézből. A különböző tömítések és ülékek EPDM (etilén-propilén-dién monomer) anyagból készülnek, amely kiváló ellenállást biztosít a különböző vegyi anyagokkal szemben és hosszú élettartamot garantál. A V311T szelepek főként Európában, az ázsiai-csendes-óceáni térségben és Ausztráliában kerülnek forgalmazásra. A 7311745000 cikkszámú Venta V311T Globe Valve tökéletes választás a megbízható és pontos folyadékáram-szabályozáshoz ipari és épületgépészeti alkalmazásokban.
Venta V311T Globe Valve műszaki adatok
Általános jellemzők
Termékcsalád: Venta
Terméktípus: Szelep
Szeleptípus: Globe
Terméksorozat: V311T
Modell: V311T/50/38
Cikkszám: 7311745000
Kompatibilitás és konfigurációs adatok
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Szelepkonfiguráció: 3-járatú
Csatlakozás típusa: Rp belső menet
Csatlakozás mérete: Rp 2
Test méret: 50 mm (2 in)
Cső méret: 50 mm
Teljesítmény jellemzők
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható: 43,94 cv / 38 kvs
Nyomásosztály: PN16
Üzemi folyadékhőmérséklet: -20...120 °C
Max. nyomáskülönbség: 399,9 kPa
Szabályozási tartomány: Nagyobb mint 50:1
Löket hossz: 20 mm
Szivárgási osztály: A port: IV-S1 osztály (0,005%)
Működés
Szár áramlási működés: Szár felfelé zárja az A portot és nyitja a B-t az AB-hez
Szár mozgás: Lineáris
Anyagminőségek
Trim anyaga: Sárgaréz
Test anyaga: Gömbgrafitos öntöttvas EN-JS 1030
Ülék anyaga: A port: gömbgrafitos öntöttvas EN-JS 1030, B port: gömbgrafitos öntöttvas EN-JS 1030
Szár anyaga: Rozsdamentes acél AISI 303
Szeleptányér anyaga: CW602N sárgaréz
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Üléktömítés anyaga: A port: EPDM, B port: EPDM
Tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Felhasználási terület
Célpiac: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
