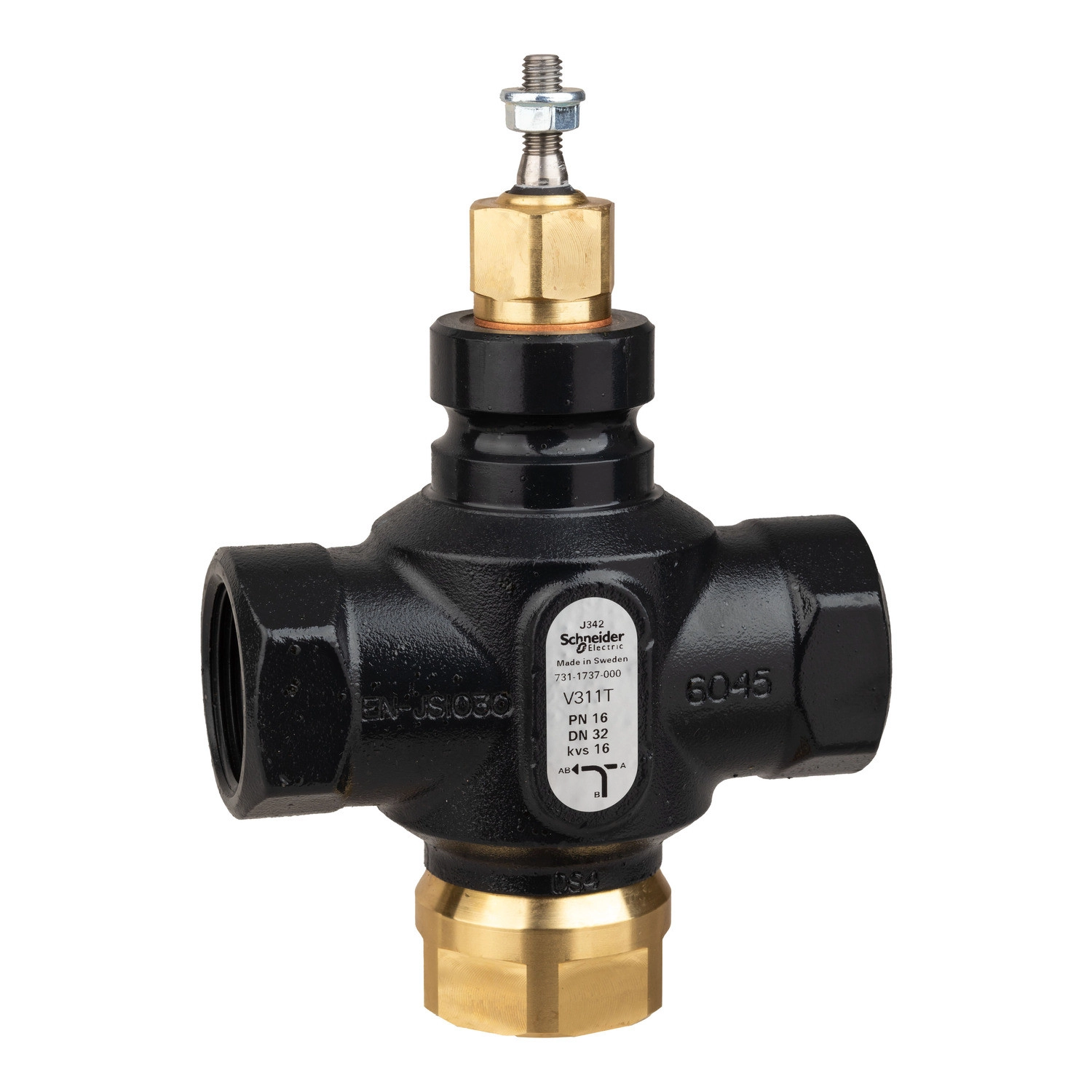

A Venta V311T háromjáratú gömbszelep egy rendkívül sokoldalú és megbízható szabályozóelem, amely ideális választás fűtési, hűtési és légkondicionáló rendszerekhez, ahol precíz folyadékáramlás-szabályozásra van szükség. Ez a Schneider Electric által gyártott 7311737000 cikkszámú szelep kifejezetten olyan alkalmazásokhoz lett tervezve, ahol a megbízhatóság és a pontos szabályozhatóság elsődleges követelmény.
A V311T/32/16 modell DN32-es méretben készült, PN16 nyomásosztállyal, amely biztosítja a megfelelő teljesítményt még nagyobb igénybevétel esetén is. A szelep belső menetes (Rp 1 1/4) csatlakozással rendelkezik, ami megkönnyíti a meglévő rendszerekbe történő beépítést. Az egyenlő százalékos áramlási karakterisztika biztosítja a pontos szabályozhatóságot, míg a 16 kvs áramlási tényező (ami 18.5 cv értéknek felel meg) megfelelő átfolyást tesz lehetővé még nagyobb rendszerekben is. A szelep 50:1-nél nagyobb szabályozási tartománya kiemelkedő rugalmasságot biztosít a különböző üzemi körülmények között.
A V311T szelep kompatibilis többféle közeggel, beleértve a vizet és különböző glikol koncentrációkat (25%, 30%, 50%), ami alkalmassá teszi fűtési és hűtési rendszerekben való használatra egyaránt. Az üzemi hőmérséklet-tartománya rendkívül széles, -20°C-tól +120°C-ig terjed, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A szelep lineáris mozgású, 20 mm-es lökettel, és a szár felfelé mozgásával az A port zárja és a B portot nyitja az AB felé. A Port A szivárgási osztálya IV-S1 (0,005%), ami kiváló tömítettséget biztosít.
Anyagát tekintve a 7311737000 cikkszámú V311T gömbszelep kimagasló minőséget képvisel: a szeleptest gömbgrafitos öntöttvasból (EN-JS 1030), a szelepszár rozsdamentes acélból (AISI 303), a szeleptányér pedig CW602N sárgarézből készült. A szelepülékek szintén gömbgrafitos öntöttvasból (EN-JS 1030) készültek, míg a tömítések és szelepszár tömítések EPDM anyagból vannak, ami kiváló kémiai ellenállóképességet és hosszú élettartamot biztosít. A normál élettartam melletti maximális nyomáskülönbség 399,9 kPa, ami megfelelő működést garantál a legtöbb alkalmazási területen. A Venta V311T szelep elsősorban az európai, ázsiai és ausztráliai piacokat célozza meg, de univerzális kialakítása miatt gyakorlatilag bármilyen megfelelő műszaki paraméterekkel rendelkező rendszerben alkalmazható.
Schneider Electric Globe Valves and Actuators - 7311737000 -Háromjáratú menetes szabályzó szelep V311T/32/16 műszaki adatok
Általános jellemzők
Szelepcsalád: Venta
Termék vagy komponens típusa: Szelep
Szelep típusa: Globe
Szelep sorozat: V311T
Szelep modell: V311T/32/16
Kompatibilitás és konfiguráció
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Szelep konfiguráció: 3-utas
Szelep csatlakozás típusa: Rp belső menetes
Szelep csatlakozás mérete: Rp 1-1/4
Testméret: 32 mm (1-1/4 in)
Csőméret: 32 mm
Teljesítmény jellemzők
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható: 18,5 cv, 16 kvs
Nyomásosztály: PN16
Működési folyadék hőmérséklet: -20...120 °C
Folyadéknyomás max delta P normál élettartamnál: 399,9 kPa
Szabályozószelep szabályozási tartománya: Nagyobb mint 50:1
Löket hossza: 20 mm
Ülék szivárgás: Port A: Class IV-S1 (0,005%)
Szár áramlási működés: Szár felfelé zárja az A portot és nyitja a B-t az AB-hez
Szár mozgása: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Test anyaga: Gömbgrafitos öntöttvas EN-JS 1030
Ülék anyaga: Port A: gömbgrafitos öntöttvas EN-JS 1030, Port B: gömbgrafitos öntöttvas EN-JS 1030
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: CW602N sárgaréz
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: Port A:EPDM (etilén-propilén-dién monomer), Port B:EPDM (etilén-propilén-dién monomer)
Tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Célrégiók: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
