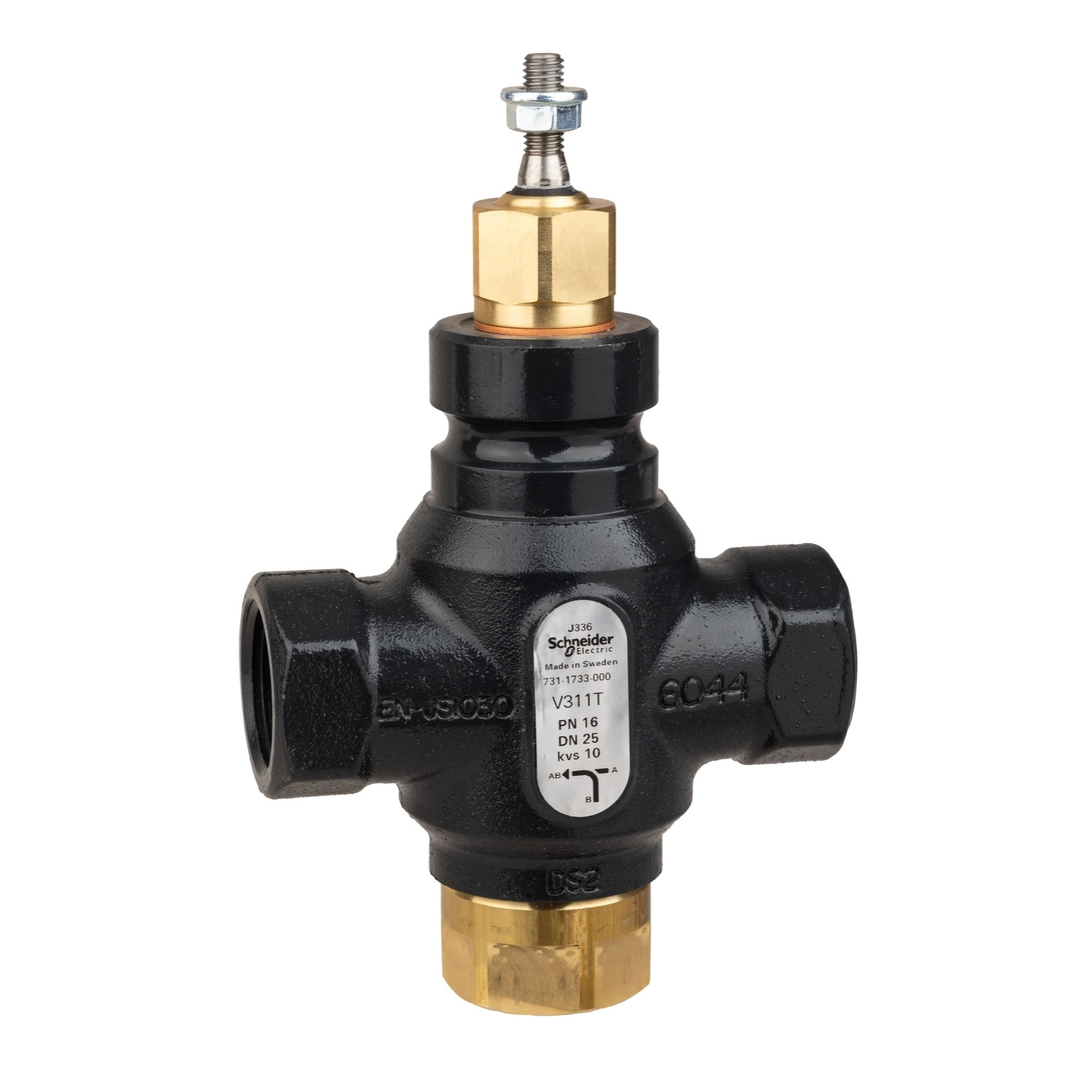

A Venta V311T Globe Valve háromjáratú szabályzó szelep egy professzionális minőségű szabályozó eszköz, melyet a Schneider Electric kínál épületautomatizálási és fűtés-hűtési rendszerek precíz folyadékáramlás szabályozásához. A 7311733000 cikkszámú termék kifejezetten a közepes méretű rendszerekhez lett tervezve, DN25-ös mérettel és Rp 1 belső menettel rendelkezik, amely megkönnyíti a csatlakoztatást a szabványos csőrendszerekhez.
A V311T/25/10 modell kiváló teljesítményt nyújt különböző közegekkel való használat során. A szelep kompatibilis vízzel és különböző koncentrációjú glikol oldatokkal (25%, 30%, 50%), így ideális választás fűtési, hűtési és légkondicionáló rendszerekhez. A PN16 nyomásosztálynak köszönhetően nagy nyomású alkalmazásokhoz is megfelelő, és széles hőmérsékleti tartományban (-20°C és 120°C között) használható. A 10 Kvs áramlási együttható (11.56 cv) megfelelő áramlási karakterisztikát biztosít a legtöbb közepes méretű rendszerhez.
A V311T gömbszelep egyedülálló konstrukciója kiváló szabályozhatóságot tesz lehetővé. A nagyobb mint 50:1 szabályozási tartomány kivételesen pontos áramlásszabályozást biztosít, míg az egyenlő százalékos áramlási karakterisztika optimális teljesítményt nyújt változó terhelési feltételek mellett is. A szelepmechanika lineáris mozgást végez, 20 mm-es lökettel, amely során a száremelés zárja az A kaput és nyitja a B-t az AB felé. Az A portnál a szelep zárása IV-S1 osztályú (0.005%), ami kiváló tömítettséget biztosít.
A szelep anyagkivitele kifejezetten a hosszú élettartamot és a megbízhatóságot szolgálja. A nodularis öntöttvas (EN-JS 1030) szeleptest masszív és tartós, míg a sárgaréz dugó (CW602N) és a rozsdamentes acél szár (AISI 303) ellenáll a korróziónak és a kopásnak. A tömítések EPDM (etilén-propilén-dién monomer) anyagból készültek, amely kiváló hőállóságot és vegyi ellenállóképességet biztosít. A szelep a 399.9 kPa maximális nyomáskülönbséget is képes kezelni, amely garantálja a normál élettartam során való problémamentes működést. A Venta V311T szabályzó szelep (7311733000) kiváló választás minden olyan épületgépészeti alkalmazáshoz, ahol pontos és megbízható áramlásszabályozásra van szükség.
Schneider Electric Globe Valves and Actuators - 7311733000 -Háromjáratú menetes szabályzó szelep V311T/25/10 műszaki adatok
Főbb jellemzők
Szelep típus: Globe
Szelep terméksorozat: V311T
Szelep modell: V311T/25/10
Szelep konfiguráció: 3-Way (Háromjáratú)
Nyomásosztály: PN16
Méret és csatlakozás
Szelep csatlakozás típusa: Rp belső menetes
Szelep csatlakozás mérete: Rp 1
Testnagyság: 25 mm (1 in)
Csőméret: 25 mm
Üzemi jellemzők
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható: 11.56 cv / 10 kvs
Üzemi folyadék hőmérséklet: -20...120 °C
Folyadék max. nyomáskülönbség normál élettartamra: 399.9 kPa
Szabályozószelep szabályozhatósága: Nagyobb mint 50:1
Löket hossza: 20 mm
Szivárgási osztály: Port A: IV-S1 osztály (0.005 %)
Szárfolyás művelet: Száremelés zárja az A-t és nyitja a B-t az AB felé
Szármozgás: Lineáris
Kompatibilitás
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Anyagok
Trim anyaga: Sárgaréz
Test anyaga: Gömbgrafitos öntöttvas EN-JS 1030
Ülék anyaga: Port A: gömbgrafitos öntöttvas EN-JS 1030, Port B: gömbgrafitos öntöttvas EN-JS 1030
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: CW602N sárgaréz
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: Port A:EPDM (etilén-propilén-dién monomer), Port B:EPDM (etilén-propilén-dién monomer)
Tömítőanyag: EPDM (etilén-propilén-dién monomer)
Földrajzi alkalmazás
Célrégiók: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
