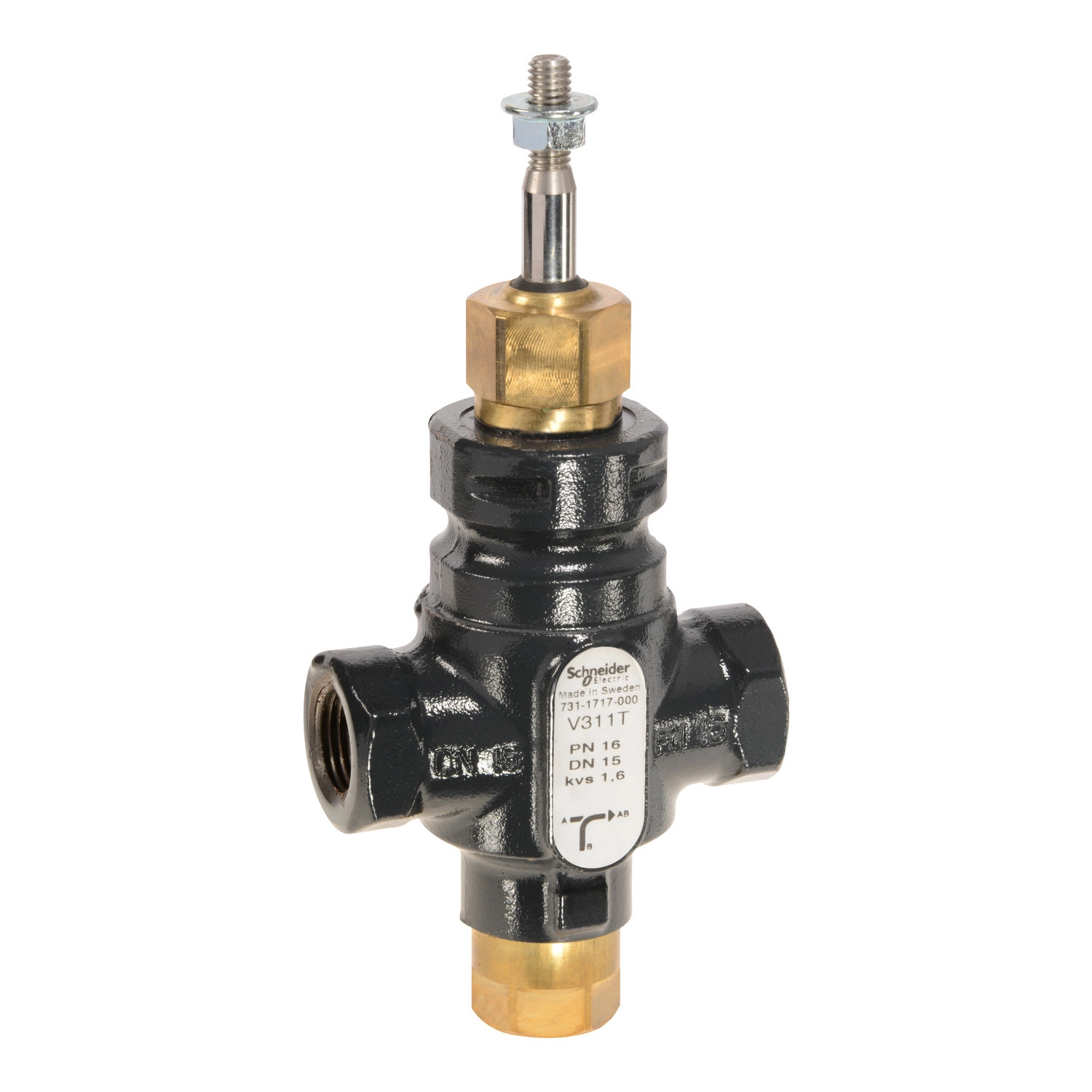

A Venta V311T Globe Valve 3-Way szabályzószelep kiváló megoldást kínál a korszerű épületgépészeti rendszerek folyadékáramlásának szabályozására. Ez a 7311717000 cikkszámú, háromjáratú menetes szelep PN16 nyomásosztállyal rendelkezik, amely biztosítja a megfelelő működést nagy terhelés mellett is. A termék Rp 1/2 belső menetes csatlakozással, DN15 méretben érhető el, amely a kisebb átmérőjű csőrendszerekhez ideális választás.
A V311T/15/1.6 modellszámú szelep 1,6 kvs áramlási együtthatóval rendelkezik, ami 1,85 cv értéknek felel meg az amerikai mértékrendszerben. Ez a paraméter meghatározza, hogy a teljesen nyitott szelepben mennyi folyadék áramlik át adott nyomáskülönbség mellett. Az egyenlő százalékos (equal percentage) áramlási karakterisztikának köszönhetően a szelep kiemelkedő szabályozhatóságot biztosít, ami különösen fontos az épületgépészeti alkalmazásokban, ahol a pontos áramlásszabályozás elengedhetetlen a rendszer hatékony működéséhez. A nagyobb mint 50:1 szabályozási tartomány (rangeability) biztosítja, hogy a szelep széles működési tartományban megbízhatóan teljesítsen.
A Venta V311T gömbszelep többféle közeggel is kompatibilis: használható vízzel, valamint 25%, 30% és 50%-os glikol oldatokkal, így rugalmasan alkalmazható különböző fűtési, hűtési és egyéb folyadékszállító rendszerekben. A működési hőmérséklettartománya -20°C és 120°C között van, ami lehetővé teszi használatát mind a fűtési, mind a hűtési alkalmazásokban. A maximális nyomáskülönbség normál élettartam mellett 399,9 kPa. Az A-port zárási osztálya IV-S1, ami 0,005%-os maximális szivárgást jelent - ez kifejezetten jó érték ebben a termékkategóriában. A 20 mm-es löket és a lineáris szármozgás pontos szabályozást tesz lehetővé. A szár felfelé mozgáskor zárja az A portot és nyitja a B portot az AB felé.
A V311T szelep tartós, minőségi anyagokból készült: a szeleptest gömbgrafitos öntöttvas (EN-JS 1030), a szelepszár rozsdamentes acél (AISI 303), míg a szelepcsap CW602N sárgarézből készült. A szelepülék mindkét portnál (A és B) gömbgrafitos öntöttvasból (EN-JS 1030) van kialakítva. A tömítések és a száltömítés EPDM (etilén-propilén-dién monomer) anyagból készültek, amely kiváló hőállósággal és vegyi ellenállóképességgel rendelkezik. A V311T szelep olyan műszaki megoldást kínál, amely egyesíti a magas minőséget, a megbízható teljesítményt és a sokoldalú alkalmazhatóságot, így ideális választás a modern épületgépészeti rendszerekhez, ahol a pontos áramlásszabályozás kulcsfontosságú.
Schneider Electric Globe Valves and Actuators - 7311717000 -Háromjáratú menetes szabályzó szelep V311T/15/1.6 műszaki adatok
Általános adatok
Valve product range: Venta
Product or component type: Valve
Valve type: Globe
Valve product series: V311T
Valve model: V311T/15/1.6
Kompatibilitás és konfiguráció
Medium compatibility: Glycol 25%, Glycol 30%, Glycol 50%, Water
Valve configuration: 3-Way
Valve connection type: Rp Internal
Valve connection size: Rp 1/2
Body size: 15 mm (1/2 in)
Pipe size: 15 mm
Műszaki paraméterek
Flow characteristic: Equal percentage
Flow coefficient: 1.85 cv, 1.6 kvs
Pressure class: PN16
Operating fluid temperature: -20…120 °C
Pressure fluid max delta P normal life: 399.9 kPa
Control valve rangeability: Greater than 50:1
Stroke length: 20 mm
Seat leakage: Port A: Class IV-S1 (0.005 %)
Stem flow action: Stem up closes A and opens B to AB
Stem movement: Linear
Anyagok
Trim material: Brass
Body material: Nodular cast iron EN-JS 1030
Seat material: Port A: nodular cast iron EN-JS 1030, Port B: nodular cast iron EN-JS 1030
Stem material: Stainless steel AISI 303
Plug material: CW602N brass
Stem seal material: EPDM (ethylene propylene diene monomer)
Seating seal material: Port A: EPDM (ethylene propylene diene monomer), Port B: EPDM (ethylene propylene diene monomer)
Packing material: EPDM (ethylene propylene diene monomer)
Regionális információk
Targeted region: Europe, Asia Pacific, Australia
