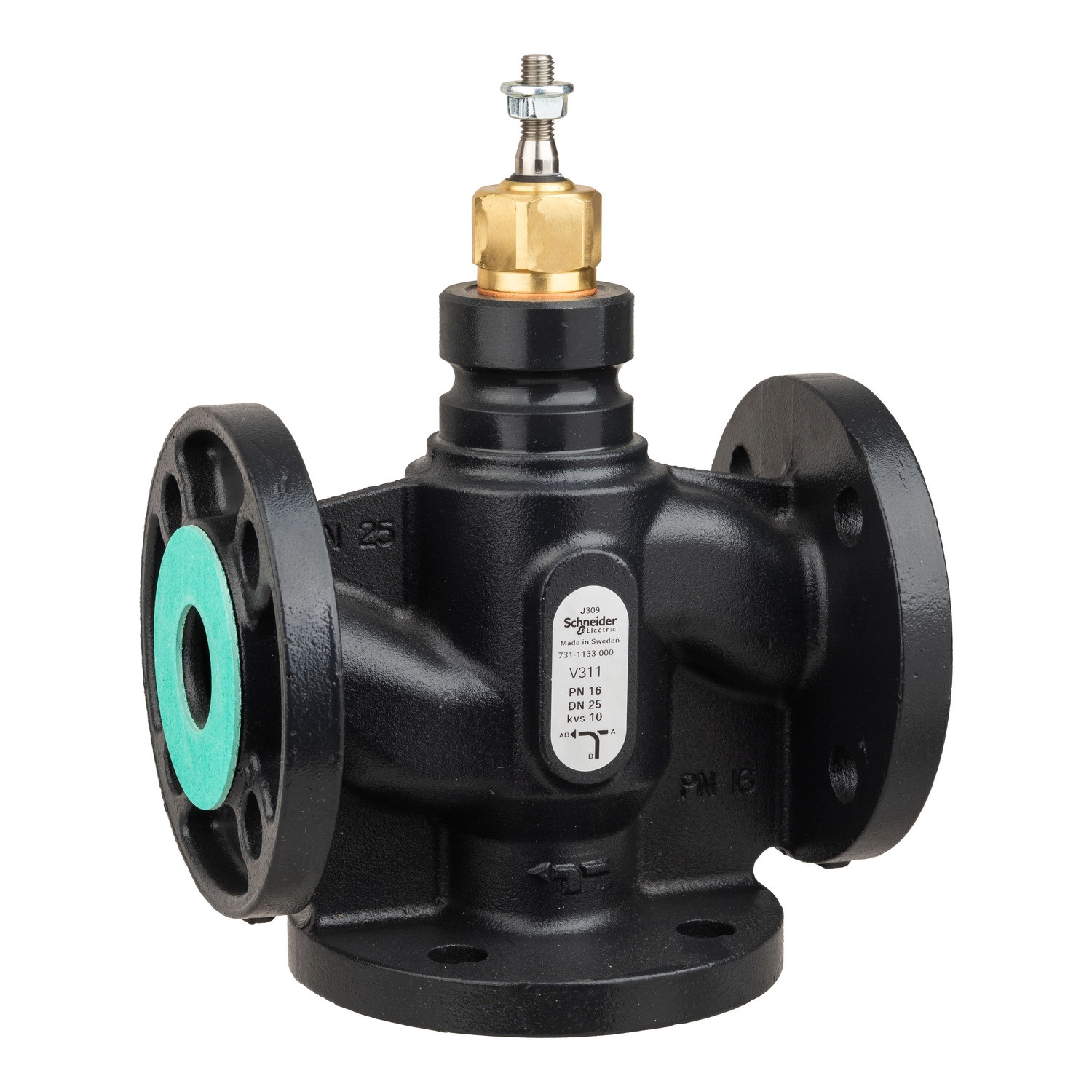

A Schneider Electric V311 Globe Valve termékcsaládba tartozó 7311133000 cikkszámú háromjáratú karimás szabályzó szelep kiváló választás különböző folyadékáramlás-szabályozási alkalmazásokhoz. Ez a DN25 méretű, PN16 nyomásosztályú szelep gömbház kialakítással rendelkezik, amely hatékony szabályozást tesz lehetővé ipari és épületgépészeti rendszerekben.
A szelep többféle közeggel kompatibilis, beleértve a vizet és különböző koncentrációjú glikol oldatokat (25%, 30%, 50%). A -20°C és +120°C közötti működési hőmérséklet-tartomány széles alkalmazási területet biztosít. A 10 Kvs áramlási tényezővel (11,56 cv) rendelkező szelep egyenlő százalékos áramlási karakterisztikával bír, ami precíz szabályozást tesz lehetővé. A szelep rangeability értéke nagyobb mint 50:1, ami rendkívül rugalmas működési tartományt biztosít különböző terhelési körülmények között.
A V311/25/10 modell robusztus konstrukcióval készül: a szelepház és a szelepülék gömbgrafitos öntöttvasból (EN-JS 1030), míg a szeleptányér sárgarézből (CW602N) készült. A szelepemelő tengely rozsdamentes acélból (AISI 303) készült, a tömítések pedig EPDM anyagból. Ez a kombinált anyaghasználat biztosítja a tartósságot és a megfelelő tömítettséget. Az A portnál a szeleptömítés IV-S1 osztályú (0,005% szivárgási arány), ami kiváló zárást biztosít. A lineáris mozgású szeleptengely felfelé mozgáskor zárja az A portot és nyitja a B portot az AB felé, 20 mm-es lökettel.
A szelep karimás csatlakozással rendelkezik (ISO 7005-2 szabvány szerint), ami megkönnyíti a beépítést a csővezetékrendszerbe. A maximális nyomáskülönbség normál élettartam esetén 399,9 kPa. Ez a Schneider Electric 7311133000 cikkszámú V311 háromjáratú szelep ideális választás épületautomatizálási rendszerekben, HVAC alkalmazásokban, valamint különböző ipari folyamatokban, ahol pontos folyadékáram-szabályozásra van szükség. A termék elsősorban az európai, ázsiai-csendes-óceáni és ausztráliai piacokra készül.
Schneider Electric Globe Valves and Actuators - 7311133000 -Háromjáratú karimás szabályzó szelep V311/25/10 műszaki adatok
Általános jellemzők
Terméktípus: Venta V311 Globe Valve, háromjáratú szelep
Cikkszám: 7311133000
Termékcsalád: Venta
Modell: V311/25/10
Szeleptípus: Globe (gömbszelep)
Műszaki paraméterek
Szelepkonfiguráció: 3-utas
Csatlakozás típusa: Karimás
Csatlakozási méret: DN25 (ISO 7005-2)
Házméret: 25 mm (1 coll)
Csőméret: 25 mm
Nyomásosztály: PN16
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási tényező: 10 kvs (11,56 cv)
Maximális nyomáskülönbség: 399,9 kPa
Szelep-szabályozhatóság: Nagyobb mint 50:1
Löket hossza: 20 mm
Szivárgási osztály: A port: IV-S1 osztály (0,005%)
Tengely működése: Felfelé mozgáskor zárja az A portot és nyitja a B portot az AB felé
Tengely mozgása: Lineáris
Anyagok
Trim anyaga: Sárgaréz
Házanyag: Gömbgrafitos öntöttvas EN-JS 1030
Ülékanyag: A port: gömbgrafitos öntöttvas EN-JS 1030, B port: gömbgrafitos öntöttvas EN-JS 1030
Tengely anyaga: Rozsdamentes acél AISI 303
Szeleptányér anyaga: CW602N sárgaréz
Tengelytömítés anyaga: EPDM (etilén-propilén-dién monomer)
Üléktömítés anyaga: A port: EPDM, B port: EPDM
Tömítőanyag: EPDM
Működési feltételek
Közeg kompatibilitás: Víz, Glikol 25%, Glikol 30%, Glikol 50%
Üzemi folyadék hőmérséklet: -20...120 °C
Célpiacok
Régiók: Európa, Ázsia-Csendes-óceán, Ausztrália
