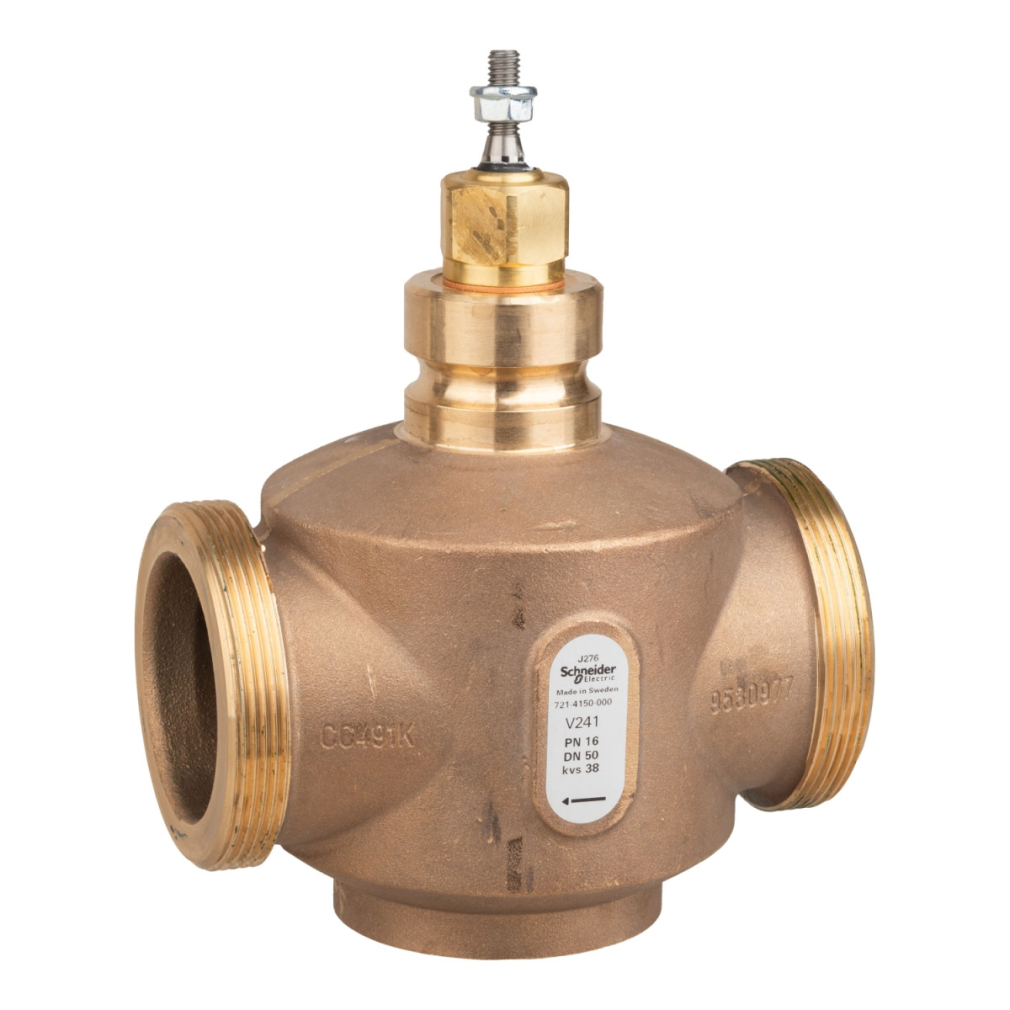

A Venta V241 Globe Valve egy kiváló minőségű, kétjáratú szabályozószelep, amely a Schneider Electric megbízható termékeinek sorába tartozik. A 7214150000 cikkszámmal ellátott modell kifejezetten ipari és épületgépészeti alkalmazásokra lett tervezve, ahol precíz áramlásszabályozás szükséges a rendszerek optimális működéséhez. A V241/50/38 típusjelzésű szelep PN16 nyomásosztályba tartozik, ami 16 bar maximális üzemi nyomást jelent.
A Venta V241 Globe Valve műszaki paraméterei lenyűgözőek: DN50 névleges mérettel és G 2-3/4 külső menetes csatlakozással rendelkezik. A Kvs 38 áramlási együttható (ami 43.94 cv-nek felel meg) kiváló áteresztőképességet biztosít, miközben az egyenszázalékos áramlási karakterisztika gondoskodik a pontos szabályozhatóságról. A szelep széles hőmérséklettartományban, -20°C és +150°C között használható, így rendkívül sokoldalú megoldást jelent különböző közegek esetén. Kompatibilis vízzel és különböző koncentrációjú glikol oldatokkal (25%, 30%, 50%), ezáltal rugalmasan alkalmazható fűtési, hűtési és egyéb folyadékszállító rendszerekben.
A V241 Globe Valve szelep különlegességét az anyagösszetétele adja: a szelep háza bronzból (Rg5) készül, míg a belső alkatrészek - szelepszár, ülék és dugó - rozsdamentes acélból (AISI 303) vannak kialakítva. Ez az anyagkombináció kiváló korrózióállóságot és hosszú élettartamot biztosít még nagy igénybevétel mellett is. A tömítések EPDM (etilén-propilén-dién monomer) anyagból készülnek, amely kiváló hőállósággal és vegyszerállósággal rendelkezik. Az ülék és a szelepülés közötti tömítés fém-fém kapcsolatot használ, ami minimális szivárgást eredményez (az A portnál kevesebb mint 0,02% Kvs érték). A lineáris szelepszár-mozgás és a "szár felfelé zárt" működési mód pontos és megbízható szabályozást tesz lehetővé.
A Venta V241 Globe Valve szelep kiemelkedő rangeability értékkel rendelkezik (nagyobb mint 100:1), ami azt jelenti, hogy rendkívül széles működési tartományon belül képes pontos szabályozásra. A 20 mm-es löket és a 599,8 kPa maximális nyomáskülönbség normál élettartam mellett garantálja a szelep megfelelő működését különböző alkalmazási területeken. A termék elsősorban az európai, ázsiai-csendes-óceáni és ausztrál piacokra van pozicionálva, ami jelzi nemzetközi elfogadottságát és megbízhatóságát. A Schneider Electric Venta V241/50/38 Globe Valve (7214150000) tökéletes választás mindazon mérnökök és rendszerépítők számára, akik hosszú élettartamú, megbízható és precíz áramlásszabályozó elemet keresnek.
Schneider Electric Globe Valves and Actuators - 7214150000 -Kétjáratú menetes szabályzó szelep V241/50/38 műszaki adatok
Fő jellemzők
Szelepsorozat: Venta
Termék vagy alkatrész típusa: Szelep
Szelep típusa: Globe
Szelep terméksorozat: V241
Szelepmodell: V241/50/38
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Szelep konfiguráció: 2-járatú
Csatlakozási jellemzők
Szelep csatlakozás típusa: G külső menet
Szelep csatlakozás mérete: G 2-3/4B
Testméret: 50 mm (2 in)
Csőméret: 50 mm
Műszaki specifikációk
Áramlási jelleggörbe: Egyenszázalékos
Áramlási együttható: 43.94 cv, 38 kvs
Nyomásosztály: PN16
Üzemi folyadékhőmérséklet: -20...150 °C
Folyadéknyomás max delta P normál élettartam: 599.8 kPa
Szabályozószelep szabályozhatósága: Nagyobb mint 100:1
Löket hossza: 20 mm
Szelepülék szivárgás: A port: Kevesebb mint 0.02% a kvs értéknek
Szelepszár működési irány: Szár felfelé zár
Szelepszár mozgás: Lineáris
Anyagok
Belső alkatrészek anyaga: Rozsdamentes acél
Szelepház anyaga: Bronz Rg5
Szelepülék anyaga: A port: rozsdamentes acél AISI 303
Szelepszár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szelepszár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémhez
Tömszelence anyaga: EPDM (etilén-propilén-dién monomer)
Célpiacok
Célrégió: Európa, Ázsia-Csendes-óceán, Ausztrália
