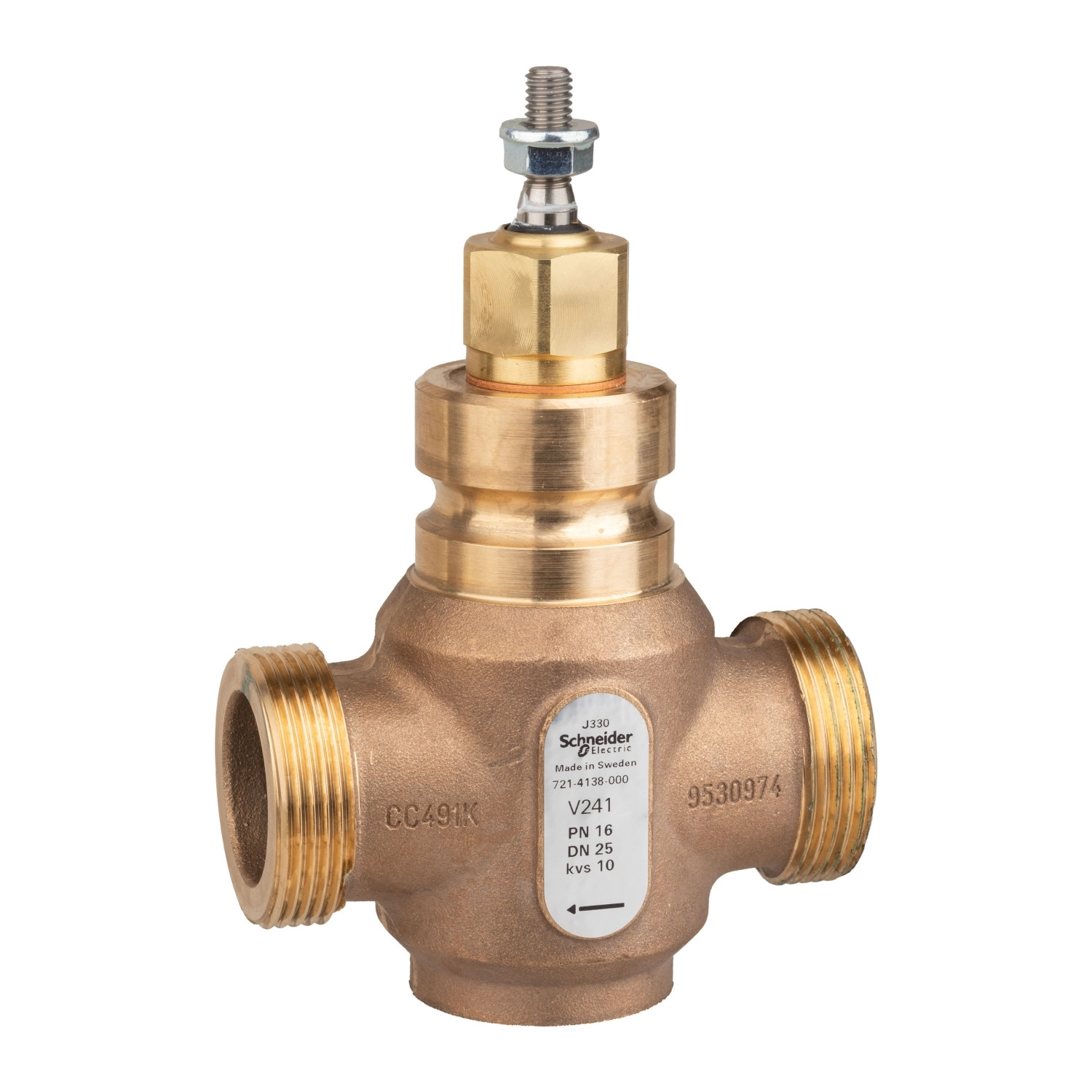

A Venta V241 Globe Valve egy kiváló minőségű kétjáratú szabályzószelep, amely a Schneider Electric szabályozástechnikai termékpalettájának meghatározó eleme. Ez a konkrét modell, a V241/25/10 (cikkszám: 7214138000) kifejezetten ipari és épületgépészeti rendszerekhez lett kifejlesztve, ahol precíz áramlásszabályozásra van szükség.
A szelep főbb műszaki jellemzői között szerepel a PN16 nyomásosztály, G 1-1/2 külső menetes csatlakozás, DN25 névleges méret és a 10-es Kvs érték, amely meghatározza a szelepet teljesen nyitott állapotban, 1 bar nyomásesésnél átfolyó víz mennyiségét (m³/h). A szelepház tartós Rg5 bronzból készült, míg a belső alkatrészek - köztük a szelepszár, a szelepfej és az ülék - rozsdamentes acélból (AISI 303) vannak kialakítva a hosszú élettartam és a korrózióállóság érdekében. A tömítések EPDM (etilén-propilén-dién monomer) anyagból készültek, ami biztosítja a megbízható szigetelést széles hőmérséklettartományban. A szelep működési módja "stem up closed", vagyis a szelepszár felemelkedésekor zár a szelep, ami fontos szempont az automatizálási rendszerek tervezésénél.
A Venta V241 Globe Valve kompatibilis különböző közegekkel, beleértve a vizet és a 25%, 30% vagy 50%-os glikol-víz keverékeket. Széles működési hőmérséklettartománya (-20°C-tól +150°C-ig) lehetővé teszi használatát mind fűtési, mind hűtési rendszerekben. A szelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami azt jelenti, hogy a szelepnyitás mértékének változtatásával az áramlás logaritmikusan változik, biztosítva a pontos szabályozhatóságot részterheléseknél is. A szelep rangeability értéke (szabályozhatósági tartománya) nagyobb mint 100:1, ami kivételes rugalmasságot biztosít különböző áramlási körülmények között. A maximális nyomáskülönbség, amelynél a szelep még normál élettartamot biztosít, 599,8 kPa. A szelepszár lineáris mozgást végez, 20 mm-es lökettel, és az A portnál a szivárgás kevesebb mint 0,02% a teljes Kvs értékhez képest, ami kiváló zárási tulajdonságokat jelent.
Venta V241 Globe Valve műszaki adatok
Általános tulajdonságok
Terméktípus: Kétjáratú szabályzószelep
Termékcsalád: Venta
Modell: V241/25/10
Cikkszám: 7214138000
Műszaki jellemzők
Szeleptípus: Globe (ülő)
Konfigurációs típus: 2 járatú
Csatlakozási típus: G külső menet
Csatlakozási méret: G 1-1/2B
Testméret: 25 mm (1 in)
Csőméret: 25 mm
Névleges nyomás: PN16
Áramlási tényező: 11,56 cv / 10 kvs
Áramlási jelleggörbe: Egyenlő százalékos
Löket hossza: 20 mm
Szelepszár mozgása: Lineáris
Szelepszár működési irány: Felfelé zár
Szabályozhatóság: Nagyobb mint 100:1
Ülékszivárgás: A port: Kevesebb mint 0,02% a kvs értékből
Anyagok
Szeleptest anyaga: Bronz Rg5
Belső alkatrészek anyaga: Rozsdamentes acél
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szelepszár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szárszimering anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémhez
Tömszelence anyaga: EPDM (etilén-propilén-dién monomer)
Üzemeltetési feltételek
Közegkompatibilitás: Víz, Glikol 25%, Glikol 30%, Glikol 50%
Üzemi folyadék hőmérséklet: -20...150 °C
Max. nyomáskülönbség normál élettartamnál: 599,8 kPa
Forgalmazási információk
Célpiac: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
