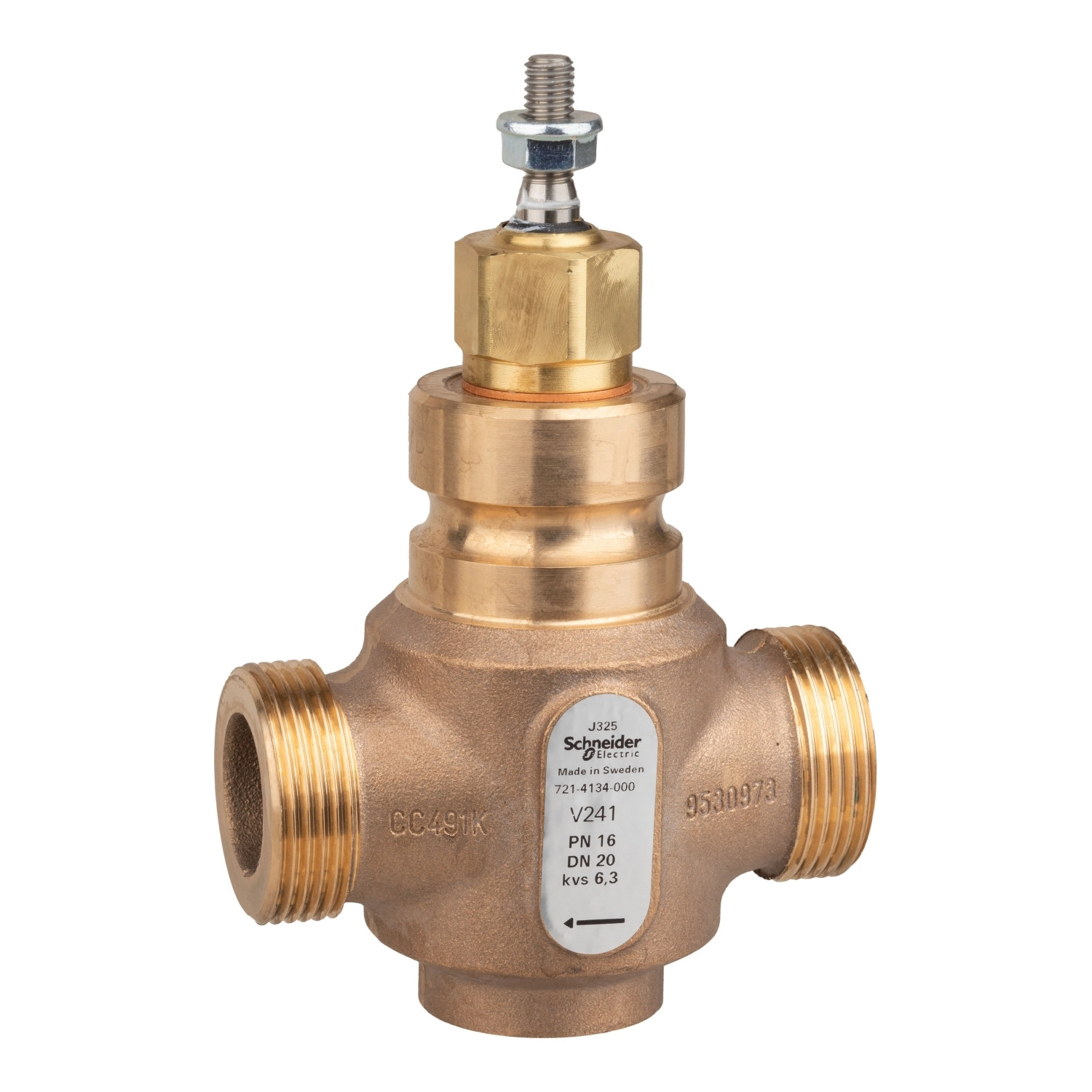

A Venta V241 Globe Valve egy kiemelkedő minőségű, kétjáratú golyóscsap, amely professzionális épületgépészeti és ipari alkalmazásokhoz terveztek. Ez a bronz testű, rozsdamentes acél betéttel rendelkező szelep ideális választás olyan rendszerekhez, ahol pontos áramlásszabályozásra van szükség, különösen fűtési, hűtési és egyéb folyadékkezelő rendszerekben.
A V241/20/6.3 modell G 1-1/4 külső menetes csatlakozással, DN20-as névleges átmérővel és 6.3-as Kvs értékkel rendelkezik. Ez a szelep kiváló áramlásszabályozási karakterisztikát biztosít az egyenlő százalékos jelleggörbének köszönhetően, amely különösen előnyös a precíz szabályozást igénylő alkalmazásokban. A szelep kiváló rangeability értéke (nagyobb mint 100:1) biztosítja, hogy széles működési tartományban képes megbízható teljesítményt nyújtani. A lineáris száremelkedés és a "stem up closed" (szár felfelé zárt) kialakítás együttesen biztosítják a pontos működést és a megbízható zárást.
A Schneider Electric által gyártott Venta V241 szelep többféle közeggel is kompatibilis: használható tiszta vízzel és különböző glikol-keverékekkel (25%, 30% és 50% koncentrációban). A szelep -20°C és 150°C közötti hőmérséklet-tartományban üzemeltethető, ami alkalmassá teszi mind fűtési, mind hűtési rendszerekben történő alkalmazásra. A PN16 nyomásosztály és az 599.8 kPa maximális nyomáskülönbség biztosítja, hogy a szelep a legtöbb kereskedelmi és ipari alkalmazás igényeinek megfeleljen.
A minőségi anyagválasztás garantálja a hosszú élettartamot és a megbízható működést: a bronz Rg5 szeleptest, az AISI 303 rozsdamentes acél szár, ülék és dugó, valamint az EPDM tömítések biztosítják a tartósságot és a vegyi ellenállóképességet. Az A portnál a fém-fém érintkezésű ülék és kevesebb mint 0,02%-os Kvs szivárgási érték biztosítja a kiváló zárást. A 20 mm-es löket biztosítja a megfelelő szabályozhatóságot. A 7214134000 cikkszámmal rendelhető termék a professzionális épületgépészeti rendszerek megbízható komponense.
Schneider Electric Globe Valves and Actuators - 7214134000 -Kétjáratú menetes szabályzó szelep V241/20/6.3 műszaki adatok
Általános információk
Termékcsalád: Venta
Terméktípus: Szelep
Szeleptípus: Golyóscsap (Globe)
Szelepsorozat: V241
Szelepmodell: V241/20/6.3
Műszaki jellemzők
Közeggel való kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Szelepkonfiguráció: 2-utas
Szelepcsatlakozás típusa: G külső menetes
Szelepcsatlakozás mérete: G 1-1/4B
Testméret: 20 mm (3/4 hüvelyk)
Csőméret: 20 mm
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható: 7.28 cv, 6.3 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklete: -20...150 °C
Max. nyomáskülönbség normál élettartam mellett: 599.8 kPa
Szabályozószelep szabályozhatósága: Nagyobb mint 100:1
Löket hossza: 20 mm
Üléktömörség: A port: A kvs kevesebb mint 0.02%-a
Szár áramlási működése: Szár felfelé zárt
Szárelmozdulás: Lineáris
Anyagok
Betét anyaga: Rozsdamentes acél
Test anyaga: Bronz Rg5
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Üléktömítés anyaga: A port: fém-fém
Tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Célpiacok
Célrégiók: Európa, Ázsia-csendes-óceáni térség, Ausztrália
