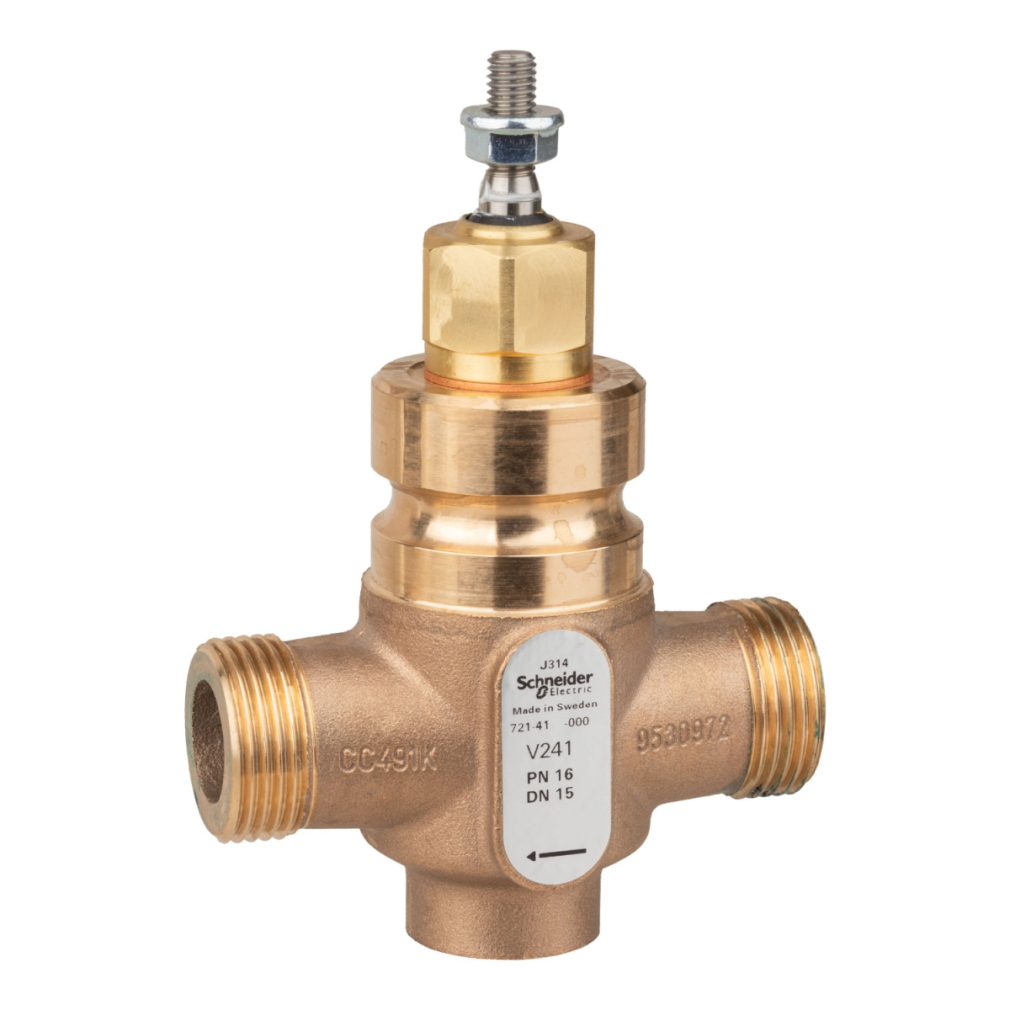

A Venta V241 sorozatú golyósszelep a megbízható és precíz folyadékáramlás-szabályozás élvonalbeli megoldása az ipari és épületgépészeti alkalmazásokban. A 7214122000 cikkszámú modell egy kétjáratú kialakítású, PN16 nyomásosztályú szabályozószelep, amely G 1 külső menetes csatlakozással és DN15 (1/2") névleges mérettel rendelkezik, így tökéletesen illeszkedik a kisebb átmérőjű csővezetékekhez.
A szelep kiemelkedő műszaki paraméterei között található az 1,6-os Kvs érték (ami 1,85 cv-nek felel meg), amely pontos áramlásszabályozást tesz lehetővé az egyenlő százalékos áramlási karakterisztikának köszönhetően. A szelepemelkedés 20 mm, ami nagy precizitású szabályozást biztosít. A szeleptest kiváló minőségű Rg5 bronzból készült, míg a belső alkatrészek - mint a szelepszár, a szelepülék és a dugó - rozsdamentes acélból (AISI 303) gyártottak, ami kimagasló korrózióállóságot és hosszú élettartamot garantál. A szár tömítése és a tömszelence anyaga EPDM (etilén-propilén-dién monomer), amely kiváló hőmérséklet- és vegyszerállósággal rendelkezik.
A Venta V241 szelep számos közeg szabályozására alkalmas, beleértve a vizet és különböző glikol oldatokat (25%, 30% és 50% koncentrációban). Széles üzemi hőmérséklet-tartománya (-20°C-tól +150°C-ig) lehetővé teszi használatát mind fűtési, mind hűtési rendszerekben. A szelep maximális nyomáskülönbsége normál élettartam mellett 599,8 kPa, ami biztonságos működést garantál még nagyobb terhelés esetén is. A vezérlőszelep állíthatósági tartománya nagyobb mint 50:1, ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken.
A szelep "stem up closed" működési elvvel rendelkezik, ami azt jelenti, hogy a szár felfelé mozgásakor a szelep zárt állapotba kerül. A lineáris szármozgás és az egyenlő százalékos karakterisztika különösen előnyös precíziós szabályozást igénylő folyamatokban. A szelepülék szivárgása rendkívül alacsony, kevesebb mint a Kvs érték 0,02%-a, ami kiemelkedő tömítettséget biztosít. A Port A-nál a tömítés fém-fém illesztésű, ami hosszú élettartamot garantál nagy igénybevétel mellett is. A Venta V241 szelep ideális választás épületgépészeti rendszerekhez, hőközpontokhoz, valamint ipari folyamatszabályozási alkalmazásokhoz, ahol pontos áramlásszabályozásra és megbízható működésre van szükség.
Schneider Electric Globe Valves and Actuators - 7214122000 -Kétjáratú menetes szabályzó szelep V241/15/1.6 műszaki adatok
Általános jellemzők
A Venta termékcsaládba tartozó V241 típusú golyósszelep 2-járatú kialakítással. A 7214122000 cikkszámú modell V241/15/1.6 jelöléssel rendelkezik, bronz szelepházzal és rozsdamentes belső alkatrészekkel.
Műszaki paraméterek
Csatlakozási adatok: G 1 külső menetes csatlakozás, DN15 méret (15 mm, 1/2 in)
Áramlási jellemzők: 1,6 kvs érték (1,85 cv), egyenlő százalékos karakterisztika, nagyobb mint 50:1 szabályozási tartomány
Működési feltételek: -20...150 °C közötti üzemi hőmérséklet, PN16 nyomásosztály, 599,8 kPa maximális nyomáskülönbség
Kompatibilis közegek: víz, 25% glikol, 30% glikol, 50% glikol
Anyagok és szerkezet
Szeleptest: Bronz Rg5
Belső alkatrészek: Rozsdamentes acél (szelepszár, ülék, dugó - AISI 303)
Tömítések: EPDM (etilén-propilén-dién monomer) szártömítés és tömszelence, fém-fém tömítés a szelepüléknél
Működési jellemzők
Működési elv: Szár felfelé zár (stem up closed), lineáris mozgás
Löket: 20 mm
Szivárgás: Port A: kevesebb mint a kvs érték 0,02%-a
