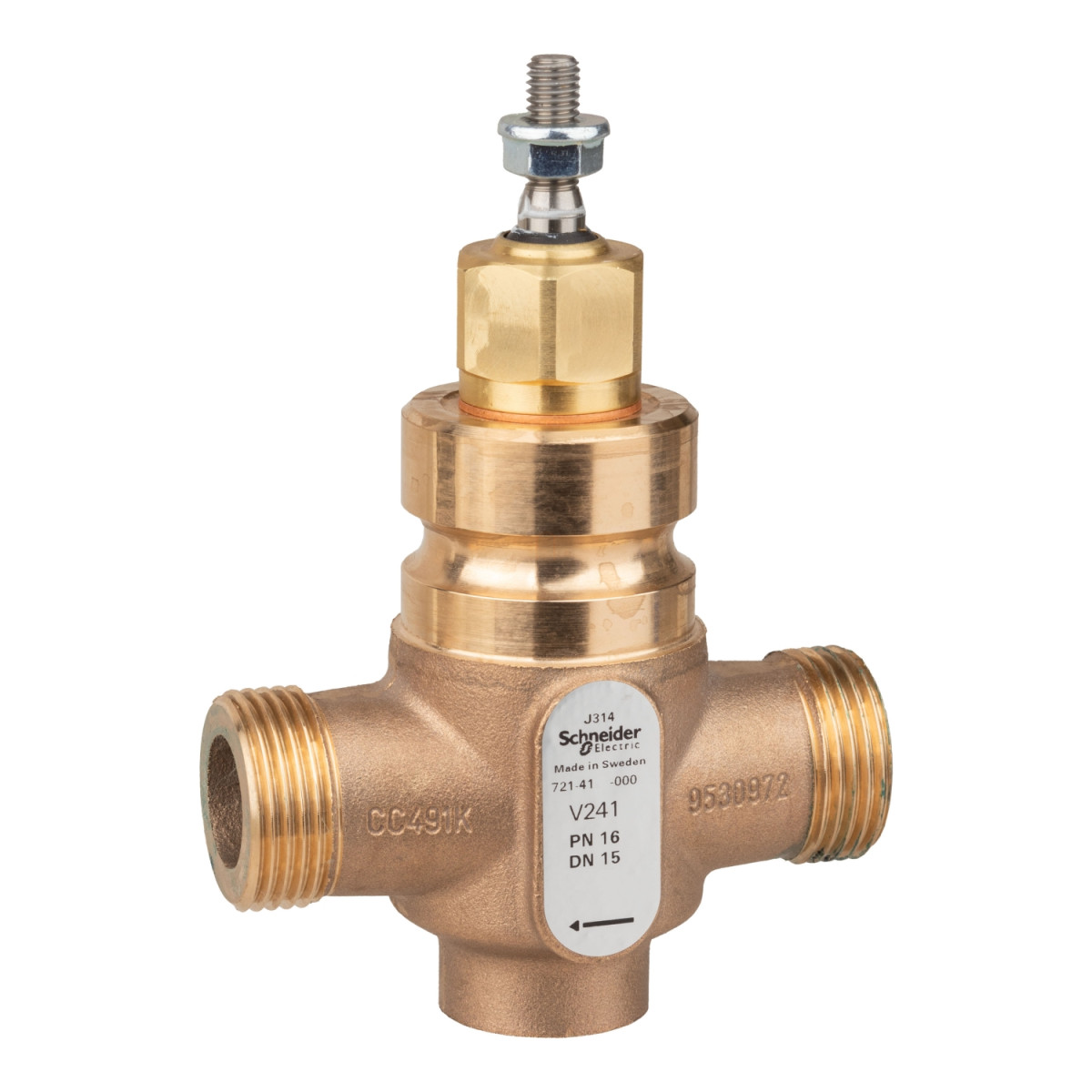

A Venta V241 Globe Valve egy professzionális minőségű, kétjáratú szabályzószelep, amely ideális épületgépészeti rendszerek pontos folyadékáramlás-szabályozására. A 7214114000 cikkszámú modell kifejezetten olyan alkalmazásokhoz lett tervezve, ahol megbízható teljesítményre és precíz szabályozásra van szükség különböző folyadékok esetén, beleértve a vizet és különböző koncentrációjú glikol oldatokat (25%, 30%, 50%).
A V241/15/0.63 modell kiváló minőségű anyagokból készül: a szelep háza bronz (Rg5) ötvözetből, míg a belső alkatrészek - beleértve a szárat, a dugót és az ülékét - rozsdamentes acélból (AISI 303) készülnek, ami rendkívüli tartósságot és korrózióállóságot biztosít. A tömítések EPDM (etilén-propilén-dién-monomer) anyagból készülnek, ami széles hőmérséklet-tartományban (-20°C-tól +150°C-ig) megőrzi rugalmasságát és tömítési képességét. A szelep A portjánál a zárás fém-fém kapcsolattal történik, ami kevesebb mint 0,02%-os Kvs szivárgást eredményez, ezáltal biztosítva a kiváló zárási tulajdonságokat.
A Venta V241 szelep egyenlőszázalékos áramlási karakterisztikával rendelkezik, ami különösen előnyös szabályozástechnikai alkalmazásokban, mivel lineáris szabályozási jelleggörbét biztosít. A szelep Kvs értéke 0,63 (ami 0,73 cv-nek felel meg), és nagy szabályozhatósági tartománnyal rendelkezik (nagyobb, mint 50:1), ami rendkívüli pontosságot tesz lehetővé széles működési tartományban. A maximális üzemi nyomás PN16, a normális élettartam melletti maximális nyomáskülönbség pedig 599,8 kPa. A 20 mm-es löket és a lineáris mozgás tovább növeli a szabályozás pontosságát. A szelep zárt állásban van, amikor a szár felfelé mozog (stem up closed).
A csatlakozási méreteket tekintve a Venta V241 G1 külső menetes csatlakozással rendelkezik (G 1B méret), a névleges átmérője DN15 (15 mm, illetve 1/2 hüvelyk). Ez a kompakt méret lehetővé teszi a könnyű beépítést különböző rendszerekbe, miközben a szelep megtartja magas teljesítményét. A termék különösen ajánlott fűtési, hűtési, légkondicionáló rendszerekbe, valamint ipari folyamatszabályozásokhoz, ahol pontos folyadékáram-szabályozásra van szükség. A Venta V241 Globe Valve a Schneider Electric terméke, amely Európában, Ázsia-Csendes-óceáni térségben és Ausztráliában kerül forgalmazásra, biztosítva a globális elérhetőséget és támogatást a professzionális felhasználók számára.
Schneider Electric Globe Valves and Actuators - 7214114000 -Kétjáratú menetes szabályzó szelep V241/15/0.63 műszaki adatok
Általános tulajdonságok
Szeleptípus: Globe (ülőszelepes típus)
Szelepmodell: V241/15/0.63
Szelepkonfiguráció: 2-utas (kétjáratú)
Termékcsalád: Venta
Termék vagy komponens típusa: Szelep
Szelepsorozat: V241
Műszaki paraméterek
Kvs érték: 0,63
Cv érték: 0,73
Áramlási jelleggörbe: Egyenlő százalékos
Nyomásosztály: PN16
Üzemi folyadék-hőmérséklet: -20...150 °C
Max. nyomáskülönbség normál élettartam mellett: 599,8 kPa
Szabályozási tartomány: Nagyobb mint 50:1
Löket hosszúsága: 20 mm
Szivárgási érték: A port: A Kvs érték kevesebb mint 0,02%-a
Szár működési iránya: Felfelé mozgó szár zárva (stem up closed)
Szár mozgás: Lineáris
Csatlakozások és méretek
Szelep csatlakozás típusa: G külső menetes
Szelep csatlakozás mérete: G 1B
Test mérete: 15 mm (1/2 hüvelyk)
Cső méret: 15 mm
Anyagok és kompatibilitás
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Belső szerkezet anyaga: Rozsdamentes acél
Test anyaga: Bronz Rg5
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szártömítés anyaga: EPDM (etilén propilén dién monomer)
Ülék tömítés anyaga: A port: fém-fém kapcsolat
Tömítőanyag: EPDM (etilén propilén dién monomer)
Célpiacok
Célrégiók: Európa, Ázsia-Csendes-óceán, Ausztrália
