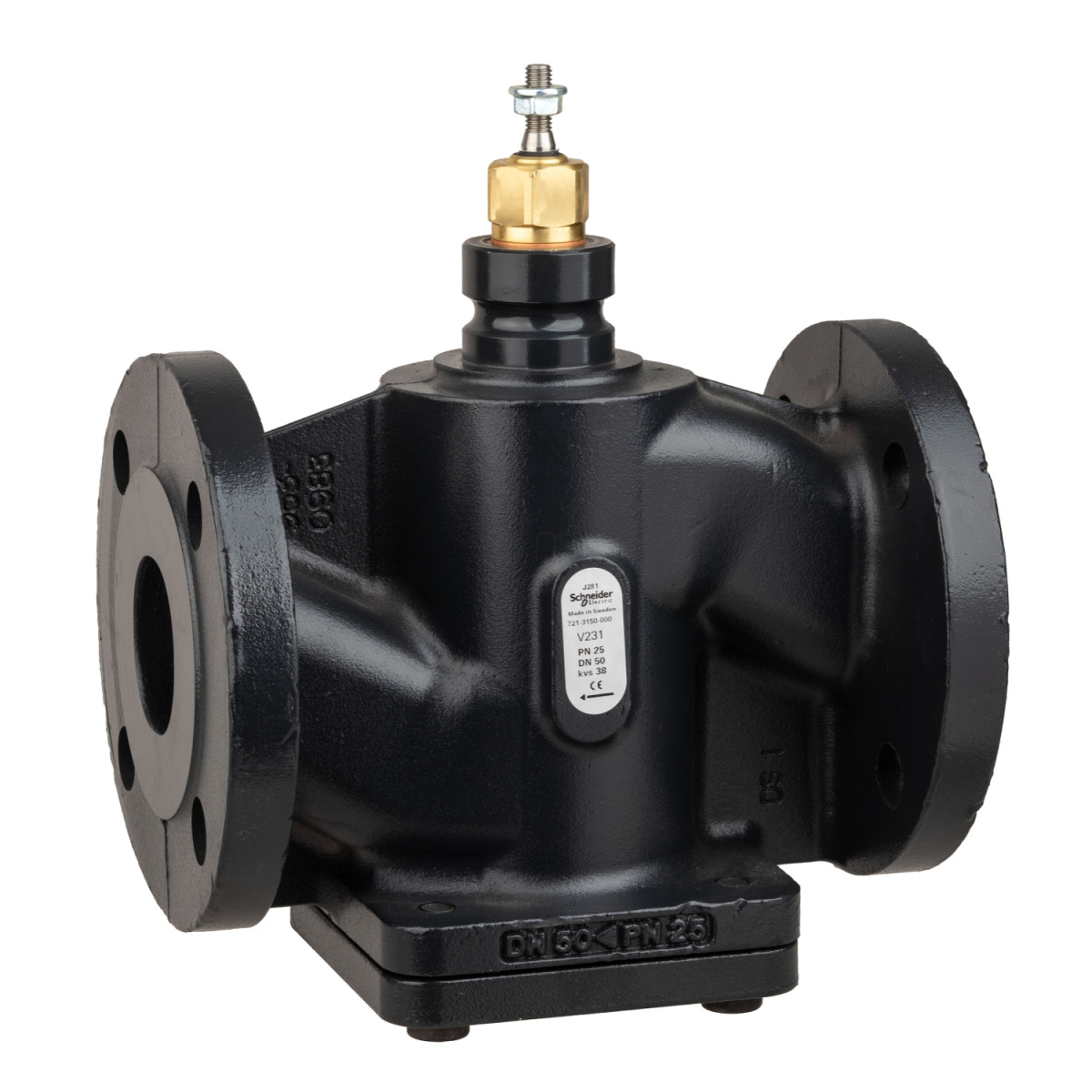

A Venta V231 Globe Valve egy kiváló minőségű, 2-utas szabályozószelep, amely ideális megoldást nyújt ipari és kereskedelmi épületgépészeti rendszerekhez. A 7213150000 cikkszámú termék a magas teljesítményű szabályozószelepek kategóriájában kiemelkedő minőséget képvisel, különösen olyan alkalmazásokban, ahol precíz áramlásszabályozásra van szükség.
A Venta V231 sorozatú gömbszelep DN50-es méretben érkezik, karimás csatlakozással (ISO 7005-2 szabványnak megfelelően). A szelep PN25 nyomásosztályú, ami kiváló tartósságot biztosít még nagy terhelés mellett is. Az egyenlő százalékos áramlási jelleggörbe különösen alkalmassá teszi változó terhelésű rendszerekhez, ahol fontos a pontos szabályozás. A 38-as Kvs érték (ami 43.94 cv-nek felel meg) optimális áramlást biztosít a megfelelő alkalmazásokban. A szelep működési tartománya -20°C és 150°C között van, így rendkívül sokoldalúan használható különböző hőmérsékleti körülmények között.
Az anyaghasználat tekintetében a Venta V231 gömbszelep test anyaga gömbgrafitos öntöttvas (EN-JS 1025), ami kiváló szerkezeti stabilitást biztosít. A szelep belső alkatrészei - beleértve a szelepszárat, a dugót és az ülékeket - rozsdamentes acélból (AISI 303) készülnek, ami garantálja a hosszú élettartamot és a kopásállóságot. A tömítések EPDM anyagból készültek, amely ellenáll a különböző közegek hatásainak. A szelep kompatibilis többféle közeggel, beleértve a gőzt, vizet, valamint 25%, 30% és 50% glikol tartalmú folyadékokat, így széles körben alkalmazható különféle rendszerekben. A "stem up closed" kialakítás azt jelenti, hogy amikor a szelepszár felfelé mozdul, a szelep lezár, ami fontos szempont a rendszertervezésnél és a beszerelés során.
A Venta V231 gömbszelep kiemelkedő szabályozhatósága (200:1-nél nagyobb tartományban) lehetővé teszi a rendkívül precíz áramlásszabályozást. A szivárgási érték kevesebb mint 0.02% a Kvs értékhez képest, ami kiváló tömítettséget jelent. A 20 mm-es löket optimális szabályozhatóságot biztosít. A fém-a-fémen ülék kialakítás hosszú élettartamot és kiváló teljesítményt garantál még nagy nyomáskülönbség (max. 799.8 kPa) mellett is. A Venta V231/50/38 gömbszelep az európai, ázsiai és ausztráliai piacokon egyaránt elérhető, ami jelzi a termék globális elfogadottságát és megbízhatóságát az ipari szabályozástechnikában.
Schneider Electric Globe Valves and Actuators - 7213150000 -Kétjáratú karimás szabályzó szelep V231/50/38 műszaki adatok
Főbb jellemzők
A Venta V231 sorozatú gömbszelep egy 2-utas, karimás csatlakozású szabályozószelep, amely PN25 nyomásosztályban elérhető. A termék DN50 méretben készül, Kvs 38 áramlási tényezővel. A szelep teste gömbgrafitos öntöttvasból, míg a belső alkatrészek - dugó és ülék - rozsdamentes acélból készülnek. A szelepszár felfelé mozgatásával záródik (Stem Up Closed).
Műszaki specifikációk
Szelep termékcsalád: Venta
Termék típusa: Szelep
Szelep típusa: Gömbszelep
Szelep sorozat: V231
Szelep modell: V231/50/38
Közeg kompatibilitás: Gőz, Víz, Glikol 25%, Glikol 30%, Glikol 50%
Szelep konfiguráció: 2-utas
Csatlakozás típusa: Karimás
Csatlakozás mérete: DN50 (ISO 7005-2)
Test méret: 50 mm (2 col)
Csőméret: 50 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási tényező: 43.94 cv, 38 kvs
Nyomásosztály: PN25
Üzemi folyadék hőmérséklet: -20...150 °C
Max. nyomáskülönbség: 799.8 kPa
Telített gőz hőmérséklet: -20...150 °C
Szabályozhatósági tartomány: Nagyobb mint 200:1
Löket: 20 mm
Szivárgás: A port: Kevesebb mint 0.02% a kvs értékből
Szelepszár működési irány: Felfelé mozgatva zárt
Anyagok
Trim anyaga: Rozsdamentes acél
Szeleptest anyaga: Gömbgrafitos öntöttvas EN-JS 1025
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szelepszár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szelepszár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém a fémen
Tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Forgalmazási régió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
