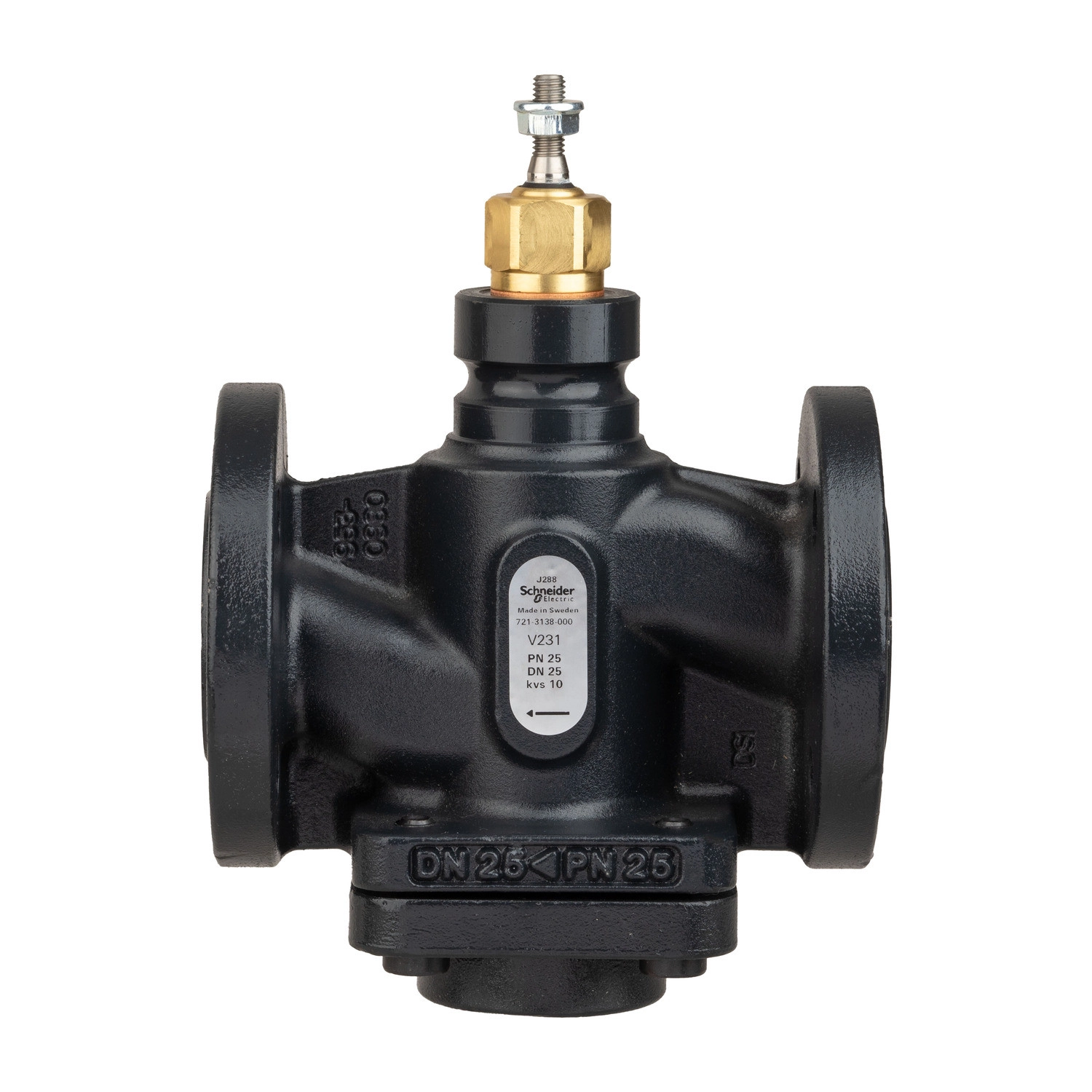

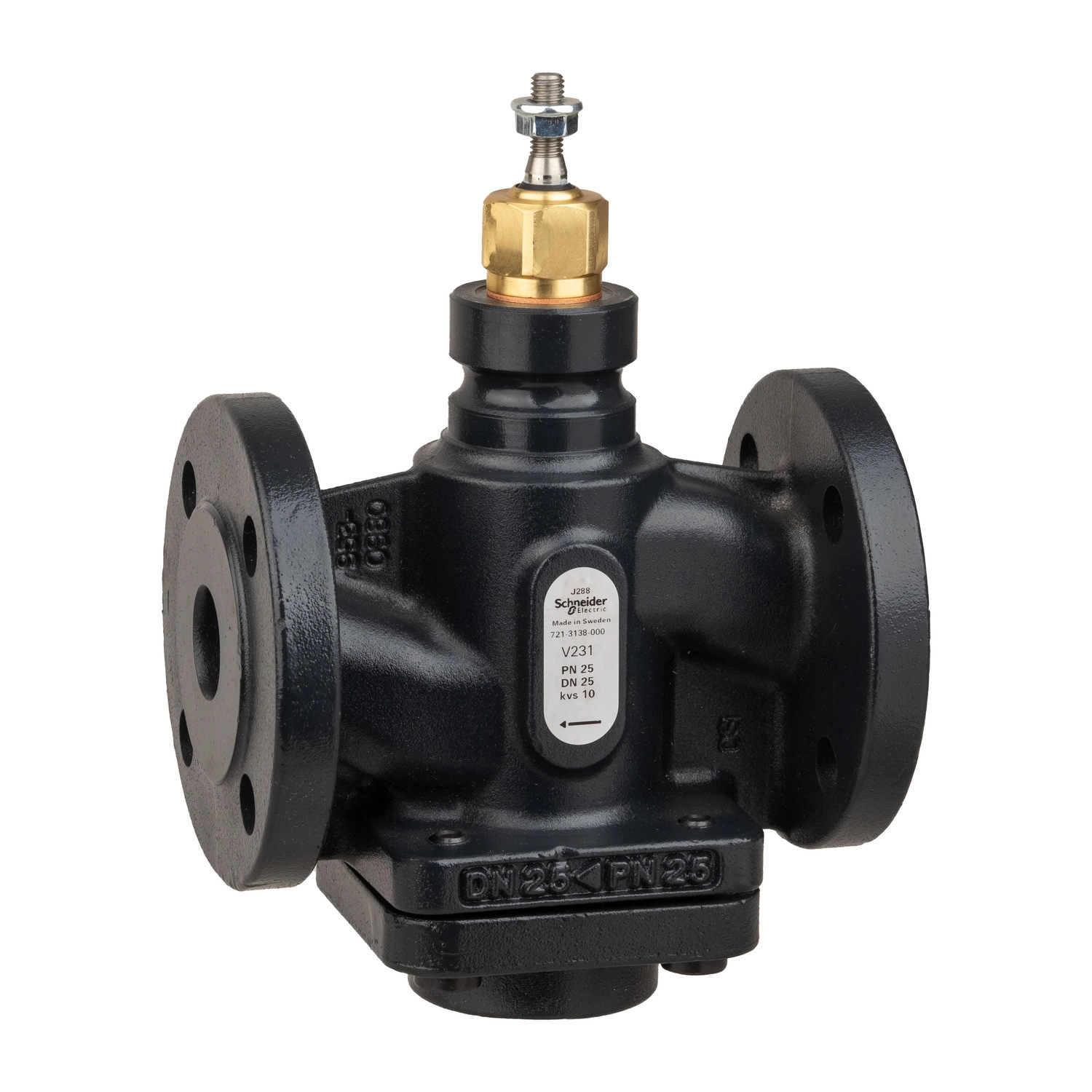

A Venta V231 termékcsalád Globe szelep családjának tagja ez a 2-járatú szabályzószelep, amely ipari alkalmazásokhoz és épületgépészeti rendszerekhez egyaránt kiváló választás. A Schneider Electric 7213138000 cikkszámú Venta V231 Globe Valve termék kiemelkedő minőségű anyagokból készült, és precíziós vezérlést biztosít folyadék és gőz közegek esetében.
A V231/25/10 modell DN25-ös méretben készült, karimás csatlakozással (ISO 7005-2 szabvány szerint), PN25 nyomásosztállyal. A szelep egyenlő százalékos áramlási karakterisztikával rendelkezik, ami különösen előnyös a pontos szabályozási feladatoknál. A kvs értéke 10, amely megfelel 11,56 cv értéknek, tehát kiváló átfolyási tulajdonságokkal bír. A termék számos közeggel kompatibilis, így használható gőzzel, vízzel, valamint különböző koncentrációjú glikol oldatokkal (25%, 30% és 50%). Működési hőmérséklet-tartománya -20°C és 150°C között van, amely megegyezik a telített gőz esetén alkalmazható hőmérséklet-tartománnyal is.
A szelep konstrukciója rendkívül tartós és megbízható. A szelepház nodulár öntöttvasból (EN-JS 1025) készült, míg a szelepplug, a szelepszár és a szelepülék rozsdamentes acélból (AISI 303) gyártott. A szár tömítése és a tömítőanyag EPDM (etilén-propilén-dién monomer) alapú, amely kiváló hőállóságot és tartósságot biztosít. A szelepszár zárt állása felfelé irányuló mozgással történik (stem up closed), a löketmagasság 20 mm. A szelep rendkívül jó tömörséggel rendelkezik, az A porton a szivárgás kevesebb mint a kvs érték 0,02%-a. A szelepülék és a plug közötti zárás fém-fém kontaktus révén valósul meg.
A V231 Globe szelepcsalád kiemelkedő tulajdonsága a rendkívül nagy szabályozási tartomány, amely több mint 200:1 értéket jelent. Ez lehetővé teszi a rendkívül precíz szabályozást széles működési tartományban, ami különösen fontos a komplex épületgépészeti rendszerekben és ipari folyamatirányításban. A szelep maximális nyomáskülönbsége normál élettartam mellett 799,8 kPa. A Venta V231/25/10 szelep elsősorban az európai, ázsiai-csendes-óceáni térség és ausztráliai piacokra készül, a Schneider Electric minőségi termékeitől megszokott megbízhatósággal.
A Venta V231 Globe szelep kompakt méretekkel rendelkezik, testmérete 25 mm (1 col), amely megfelelően illeszkedik a meglévő rendszerekbe. A termék teljes mértékben megfelel a vonatkozó ipari szabványoknak és előírásoknak, így biztonságosan alkalmazható kritikus folyamatszabályozási feladatokhoz is. A Schneider Electric 7213138000 cikkszámú V231/25/10 modell ideális választás olyan alkalmazásokhoz, ahol kulcsfontosságú a pontos áramlásszabályozás és a hosszú távú, megbízható működés.
Venta V231 Globe Valve műszaki adatok
Általános termékjellemzők
Termékcsalád: Venta
Terméktípus: Szabályozószelep
Szelepmegnevezés: Globe
Terméksorozat: V231
Modell: V231/25/10
Műszaki paraméterek
Közeg kompatibilitás: Gőz, Víz, Glikol 25%, Glikol 30%, Glikol 50%
Szelep konfigurációja: 2-járatú
Csatlakozás típusa: Karimás
Csatlakozás mérete: DN25 (ISO 7005-2)
Testméret: 25 mm (1 col)
Csőméret: 25 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási tényező: 11.56 cv / 10 kvs
Nyomásosztály: PN25
Üzemi folyadék hőmérséklet: -20...150 °C
Maximális nyomáskülönbség: 799.8 kPa
Telített gőz hőmérséklete: -20...150 °C
Szabályozási tartomány: Nagyobb mint 200:1
Löket: 20 mm
Szivárgás: A port: Kevesebb mint a kvs 0,02%-a
Szár áramlási iránya: Szár felfelé zárt
Anyagösszetétel
Felszerelés anyaga: Rozsdamentes acél
Szelepház anyaga: Gömbgrafitos öntöttvas EN-JS 1025
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Szelepplug anyaga: Rozsdamentes acél AISI 303
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A port: fém-fém
Tömítőanyag: EPDM (etilén-propilén-dién monomer)
Célrégiók: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
