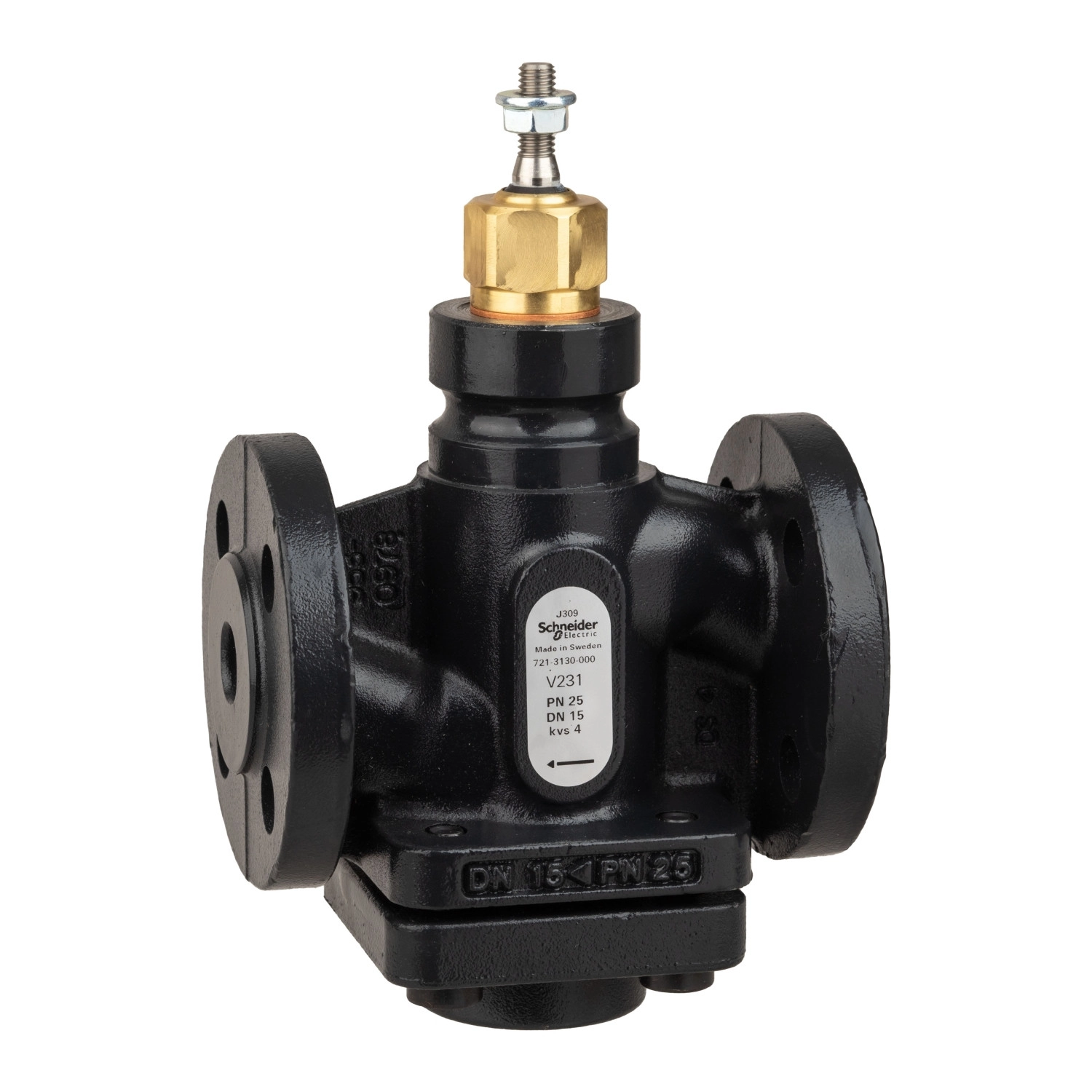

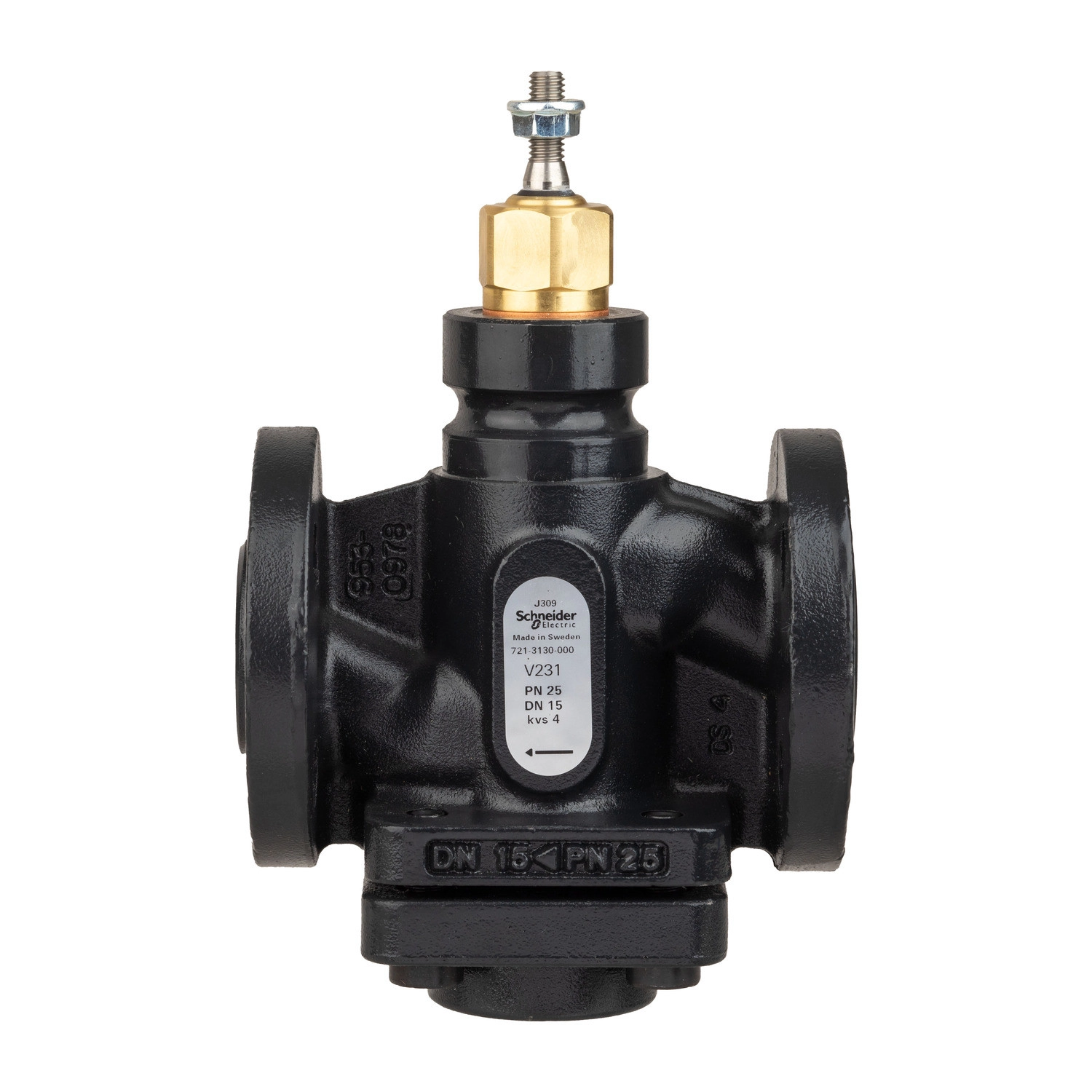

A Venta V231 Globe Valve egy kiváló minőségű, kétjáratú szabályzószelep, amelyet kifejezetten ipari és kereskedelmi rendszerek pontos folyadék- és gőzáramlás szabályozására fejlesztettek ki. A 7213130000 cikkszámú szelep a Schneider Electric megbízható Venta termékcsaládjának tagja, amely évtizedek óta szolgálja az iparág professzionális felhasználóit.
A V231 sorozatú, DN15 méretű, PN25 nyomásosztályú szelep karimás csatlakozással rendelkezik az ISO 7005-2 szabvány szerint. A szelep teste nodular öntöttvasból (EN-JS 1025) készül, míg a dugó, az ülék és a szár rozsdamentes acélból (AISI 303) gyártott, ami kiemelkedő tartósságot és korrózióállóságot biztosít. A szeleptömítések EPDM (etilén-propilén-dién monomer) anyagból készülnek, amely kitűnő hőállóságot és hosszú élettartamot garantál.
A V231 Globe Valve számos közeggel kompatibilis, beleértve a gőzt, vizet és különböző glikol keverékeket (25%, 30% és 50%). A szelep -20°C és +150°C közötti üzemi hőmérsékleten használható, amely széles alkalmazási területet biztosít. A maximum üzemi nyomáskülönbség normál élettartam mellett 799,8 kPa. A szelep szabályozhatósági tartománya több mint 50:1, ami rendkívül precíz folyamatszabályozást tesz lehetővé.
A V231/15/4.0 modell 4,0 kvs áramlási együtthatóval rendelkezik (amerikai megfelelője 4,62 cv), és egyenlő százalékos áramlási karakterisztikával működik. A szelepszár felfelé történő mozgása zárja a szelepet (stem up closed), és a lökethossz 20 mm. Az A portnál a zárási szivárgás kevesebb mint a kvs érték 0,02%-a, ami kiváló tömítettséget jelent. A szelep csatlakozási mérete 15 mm (1/2 hüvelyk), és azonos méretű csővezetékekhez alkalmazható.
Venta V231 Globe Valve műszaki adatok
Általános jellemzők
Terméktípus: Globe Valve (golyós szelep)
Termékcsalád: Venta
Sorozat: V231
Modell: V231/15/4.0
Cikkszám: 7213130000
Működési és alkalmazási adatok
Szelep konfiguráció: 2-utas
Kompatibilis közegek: Gőz, Víz, Glikol 25%, Glikol 30%, Glikol 50%
Üzemi folyadék hőmérséklet: -20...150 °C
Telített gőz hőmérséklet: -20...150 °C
Max. nyomáskülönbség normál élettartamnál: 799,8 kPa
Nyomásosztály: PN25
Áramlási karakterisztika: Egyenlő százalékos
Szabályozhatósági tartomány: Nagyobb mint 50:1
Szár működés: Felfelé záró (Stem up closed)
Szivárgás: A portnál: kevesebb mint 0,02% a kvs értékből
Áramlási jellemzők
Áramlási együttható: 4,0 kvs / 4,62 cv
Löket hossza: 20 mm
Csatlakozási adatok
Csatlakozás típusa: Karimás
Csatlakozás méret: DN15 (ISO 7005-2)
Test mérete: 15 mm (1/2")
Csőméret: 15 mm
Anyagok
Test anyaga: Gömbgrafitos öntöttvas EN-JS 1025
Trim anyaga: Rozsdamentes acél
Ülék anyaga: A portnál: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szár tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Ülék tömítés anyaga: A portnál: fém a fémhez
Csomagolás anyaga: EPDM (etilén-propilén-dién monomer)
