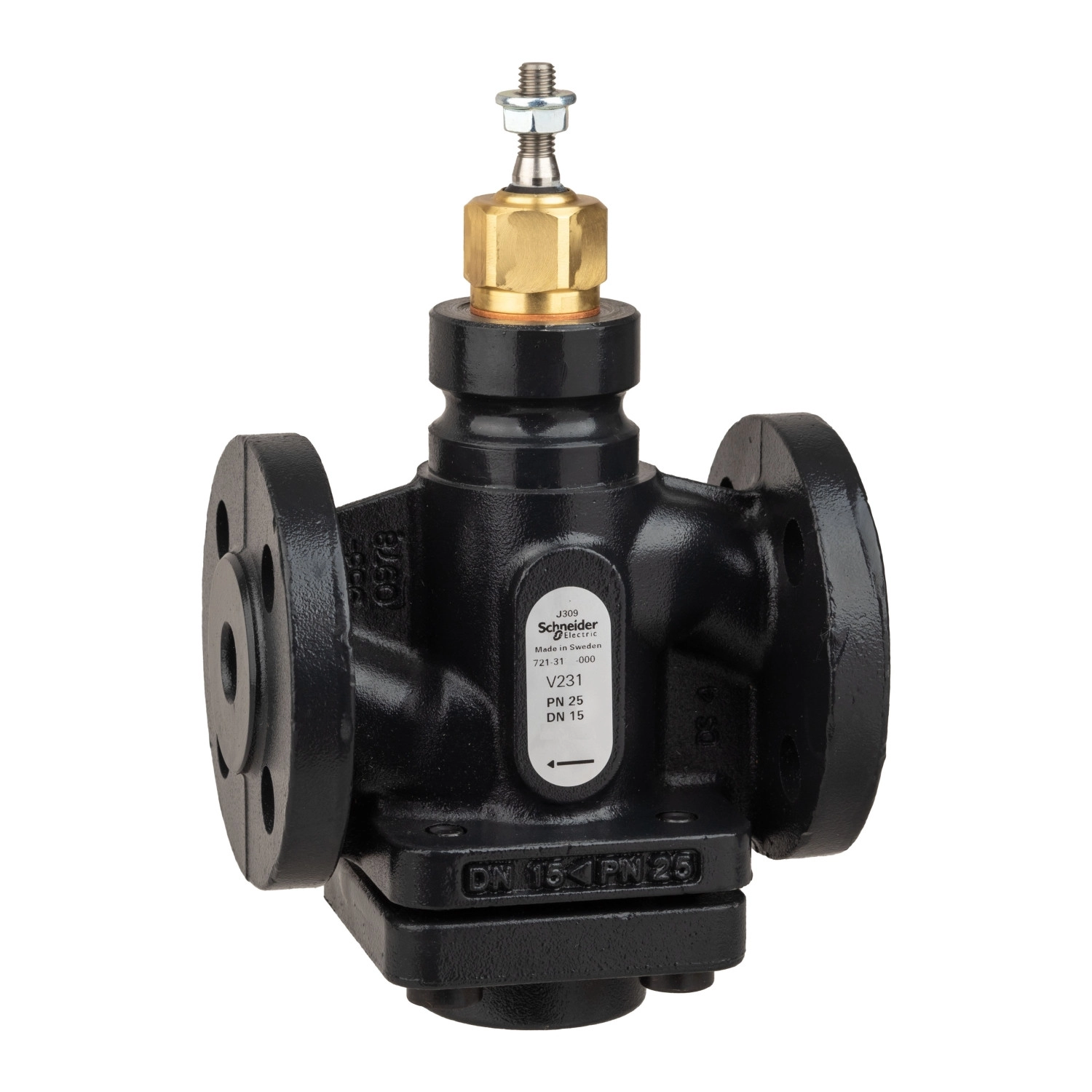

A Venta V231 Globe Valve egy professzionális kétjáratú szabályozószelep, amely kiválóan alkalmazható különféle ipari és épületgépészeti rendszerekben. Ez a PN25 nyomásosztályú, DN15 méretű, karimás csatlakozású szelep precíz szabályozást biztosít a folyadék- és gőzáramlási rendszerekben. A 7213114000 cikkszámú termék a Schneider Electric megbízható Venta termékcsaládjának része, amely magas minőségi követelményeknek megfelelően készül.
A V231/15/0.63 modellszámú szelep kiemelkedő teljesítményjellemzőkkel rendelkezik. A 0.63 kvs áramlási együtthatóval (ami 0.73 cv értéknek felel meg) és egyenszázalékos áramlási karakterisztikával precíz folyadékáramlás-szabályozást tesz lehetővé. A szelep működési elve szerint a száremelkedéssel zár (stem up closed), ami 20 mm-es lökettel történik. A szabályozószelep átfogási tartománya nagyobb mint 50:1, ami kiváló szabályozási pontosságot biztosít széles működési tartományban. Az A portnál a szivárgás mértéke kevesebb mint a kvs érték 0.02%-a, ami kiemelkedő tömörséget jelent.
A V231 szelep rendkívül sokoldalú felhasználhatóságot kínál a kompatibilis közegek tekintetében. Használható gőzzel, vízzel, valamint különböző koncentrációjú glikolos keverékekkel (25%, 30%, 50%). A működési hőmérséklettartománya -20°C és +150°C között van, ami a telített gőz hőmérsékletére is érvényes. A normál élettartam melletti maximális nyomáskülönbség 799.8 kPa. A szeleptest gömbgrafitos öntöttvasból (EN-JS 1025) készül, míg a szelepszár, a szelepfej és a szelepülék rozsdamentes acélból (AISI 303). A szártömítés és a csomagolóanyag EPDM (etilén-propilén-dién monomer) gumiból készül. Az A port üléktömítése fém-fém kontaktussal biztosított.
A Venta V231 Globe Valve, 2-Way, PN25, Flanged, DN15, Kvs 0.63 szelepet elsősorban olyan alkalmazásokhoz ajánljuk, ahol fontos a pontos áramlásszabályozás és a megbízható üzemelés változó üzemi feltételek mellett is. Ideális választás fűtési, hűtési és ipari folyamatszabályozási rendszerekhez, ahol a közeg lehet víz, gőz vagy glikolos keverék. A termék célpiaca Európa, az ázsiai és csendes-óceáni térség, valamint Ausztrália. A szabályozószelep a PN25 nyomásosztálynak köszönhetően magasabb nyomású rendszerekben is megbízhatóan működik, miközben a rozsdamentes acél belső alkatrészek biztosítják a tartós és korrózióálló működést.
Schneider Electric Globe Valves and Actuators - 7213114000 -Kétjáratú karimás szabályzó szelep V231/15/0.63 műszaki adatok
Általános jellemzők
Terméktípus: Venta V231 gömbszelep
Konfiguráció: 2-járatú
Nyomásosztály: PN25
Csatlakozás típusa: Karimás
Csatlakozás mérete: DN15 (ISO 7005-2)
Testméret: 15 mm (1/2 in)
Csőméret: 15 mm
Modell: V231/15/0.63
Teljesítményjellemzők
Áramlási karakterisztika: Egyenszázalékos
Áramlási együttható: 0.73 cv / 0.63 kvs
Üzemi folyadékhőmérséklet: -20...150 °C
Folyadéknyomás max. delta P normál élettartam mellett: 799.8 kPa
Telített gőz hőmérséklet: -20...150 °C
Szabályozószelep átfogási tartomány: Nagyobb mint 50:1
Löket hossza: 20 mm
Ülékszivárgás: A port: Kevesebb mint a kvs 0.02%-a
Száráramlás iránya: Szár felfelé zár
Anyagok
Szelepházanyag: Gömbgrafitos öntöttvas EN-JS 1025
Betét anyaga: Rozsdamentes acél
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Szelepfej anyaga: Rozsdamentes acél AISI 303
Szártömítés anyaga: EPDM (etilén-propilén-dién monomer)
Üléktömítés anyaga: A port: fém-fém
Csomagolóanyag: EPDM (etilén-propilén-dién monomer)
Kompatibilitás
Kompatibilis közegek:
- Gőz
- Víz
- Glikol 25%
- Glikol 30%
- Glikol 50%
Célpiac
Célrégiók:
- Európa
- Ázsia és Csendes-óceáni térség
- Ausztrália
