A Schneider Electric FuPacT GS termékcsaládjába tartozó GSC50 típusú kapcsolható biztosítéklelet-leválasztó egy kompakt, megbízható és sokoldalú megoldást kínál a villamosenergia-elosztásban. Ez a 4-pólusú készülék ideális választás mind a berendezések védelme, mind az energiafelügyelet és vezérlés területén, kiváltképp NFC 14×51mm típusú biztosítékokkal együtt alkalmazva.
A készülék LV481514 cikkszámmal rendelkező változata 50A névleges áramerősséggel működik, és mind közvetlen frontális, mind külső frontális, valamint jobb oldali működtetési lehetőséggel is rendelkezik, ami rendkívül rugalmassá teszi a telepítési körülményekhez való alkalmazkodásban. A GSC50 leválasztókapcsoló kimagasló szakítókapacitása, amely 100kA értéket ér el 415V és 690V feszültségszinten, hatékony védelmet biztosít túláramok és rövidzárlatok esetén. A terhelés biztonságos leválaszthatóságát az EN/IEC 60947-3 szabványnak való megfelelés garantálja, a kapcsolóállás-jelző pedig láthatóvá teszi az aktuális üzemállapotot.
A műszaki paraméterek tekintetében a FuPacT GSC50 széleskörű alkalmazhatóságot biztosít. A készülék 690V AC és 800V AC névleges üzemi feszültségekkel rendelkezik, 50/60 Hz frekvencián. A szigetelési feszültség (Ui) 800V AC, míg a lökőfeszültség-állóság (Uimp) 8 kV értékű. A termék különféle üzemi kategóriákban használható: AC-22A, AC-23A, AC-22B és AC-23B szerint egyaránt 50A névleges áramerősséggel működtethető különböző feszültségszinteken (220/240V, 380/415V, 660/690V). A névleges teljesítmény 25 kW 380/400V-on, illetve 45 kW 660/690V-on.
A GSC50 4 darab NO érintkezővel rendelkezik, és akár három lakattal is lezárható, ami növeli a működési biztonságot. A mechanikai élettartama 10000 kapcsolási ciklus, míg elektromos élettartama különböző kategóriákban 1500 ciklus. A készülék függőlegesen szerelhető, rögzítési módja fix, szerelési felületként hátlap vagy DIN-sín szolgál. A csatlakozás csavaros kapcsokkal történik, amelyek 6-25 mm² vezeték fogadására alkalmasak, 3,2 Nm meghúzási nyomatékkal.
A GSC50 termék méretei kompaktak: 148 mm szélesség, 118 mm magasság és 87 mm mélység jellemzi. IP20 védettségi fokozattal rendelkezik (kapocsfedéllel), és IK07 ütésállósági besorolással bír. Környezeti működési hőmérséklettartománya -20°C és +70°C között van, míg tárolási hőmérséklettartománya -40°C és +80°C közötti. A termék megfelel a nemzetközi EN/IEC 60947-1 és EN/IEC 60947-3 szabványoknak, és CE, CCC valamint EAC tanúsítvánnyal rendelkezik, garantálva a nemzetközi minőségi és biztonsági előírásoknak való megfelelést.

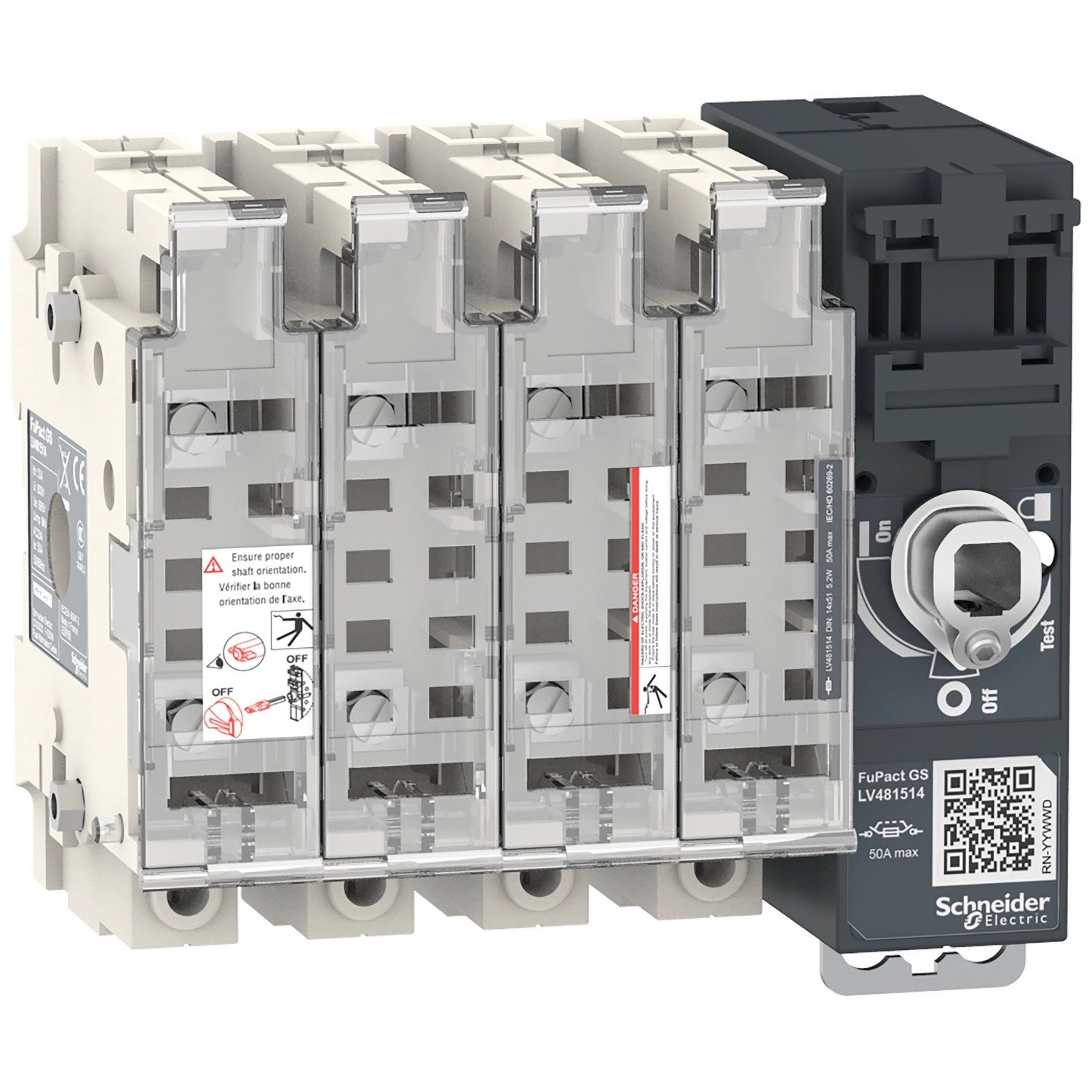

Schneider Electric FuPact GS - LV481514 -SDF 50A 4P NFC 14*51 mellső vagy oldalsó vezérelhetőség műszaki adatok
Alapvető jellemzők
Termékcsalád: FuPacT
Terméknév: FuPacT GS
Eszköz rövid neve: GSC50
Termék vagy komponens típusa: Kapcsolható biztosítékos szakaszolókapcsoló
Eszköz alkalmazása: Berendezés védelem, felügyelet és vezérlés, Elosztás
Villamos jellemzők
Pólusok leírása: 4P
Biztosítékfoglalatok száma: 4
Biztosíték típusa: NFC
Biztosíték mérete: 14 x 51 mm
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-3 szabványnak
Látható szakaszolás: Nem
Érintkező pozíció kijelző: Igen
Hagyományos szabad levegős hőáram: 50 A (35 °C), teljesítmény disszipáció biztosítékonként: 4,6 W
Hagyományos zárt hőáram: 50 A 35 °C-nál, teljesítmény disszipáció biztosítékonként: 4,6 W
Maximum teljesítmény disszipáció pólusonként: 4,6 W
Névleges üzemi feszültség: 690 V AC 50/60 Hz, 800 V AC 50/60 Hz AC-20
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi áram:
AC-22A: 50 A 220/240 V AC 50/60 Hz
AC-23A: 50 A 220/240 V AC 50/60 Hz
AC-22B: 50 A 220/240 V AC 50/60 Hz
AC-23B: 50 A 220/240 V AC 50/60 Hz
AC-22A: 50 A 380/415 V AC 50/60 Hz
AC-23A: 50 A 380/415 V AC 50/60 Hz
AC-22B: 50 A 380/415 V AC 50/60 Hz
AC-23B: 50 A 380/415 V AC 50/60 Hz
AC-22A: 50 A 660/690 V AC 50/60 Hz
AC-23A: 50 A 660/690 V AC 50/60 Hz
AC-22B: 50 A 660/690 V AC 50/60 Hz
AC-23B: 50 A 660/690 V AC 50/60 Hz
Kiegészítő jellemzők
Szakítókapacitás biztosítékokkal (kA RMS): 100 kA 415 V-nál (AC), 100 kA 690 V-nál (AC)
Névleges üzemi teljesítmény W-ban: 25 kW 380/400 V-nál, 45 kW 660/690 V-nál
Érintkezők típusa és összetétele: 4 NO
Működtetőkar típusa: Közvetlen frontális, Külső frontális, Külső jobb oldali
Lakattal történő rögzítés: 3 lakat
Szerelési pozíció: Függőleges
Szerelési mód: Rögzített
Szerelési tartó: Hátlap, DIN sín
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam:
AC-22A: 1500 ciklus 415 V AC 50/60 Hz
AC-23A: 1500 ciklus 415 V AC 50/60 Hz
AC-22A: 1500 ciklus 690 V AC 50/60 Hz
AC-23A: 1500 ciklus 690 V AC 50/60 Hz
Csatlakozások - kapcsok: Erőátviteli áramkör: csavaros-szorító kapcsok 6...25 mm²
Meghúzási nyomaték: Erőátviteli áramkör: 3,2 N.m
Méretek
Szélesség: 148 mm
Magasság: 118 mm
Mélység: 87 mm
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-3
Termék tanúsítványok: CE, CCC, EAC
Környezeti jellemzők
Áramütés elleni védelmi osztály: II. osztály előlap
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
IK védettségi fokozat: IK07 az EN 50102 szerint
Szennyezettségi fokozat: 3 az IEC 60947 szerint
Környezeti levegő hőmérséklete működés közben: -20...70 °C
Környezeti levegő hőmérséklete tárolás során: -40...80 °C
Lángállóság: 850 °C biztosítékfedél az IEC 60695-2-1 szerint, 960 °C ház az IEC 60695-2-1 szerint
