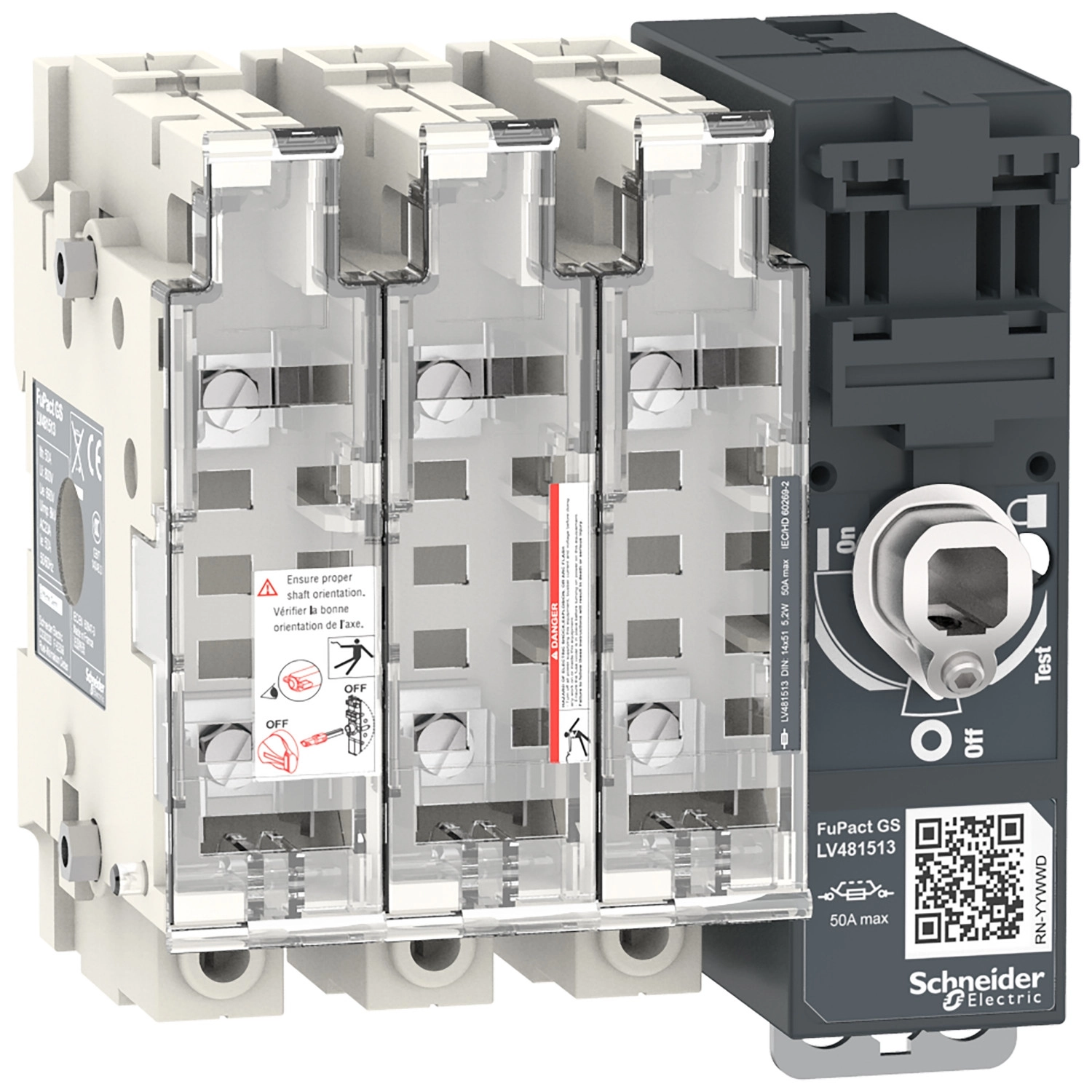

A Schneider Electric FuPacT GS termékcsalád GSC50 típusú biztosítéklap-leválasztókapcsolója egy robusztus, ipari környezetben használható kapcsolóeszköz, amely egyesíti a leválasztókapcsoló és biztosítéktartó funkciókat. Ez a 3-pólusú, 50A névleges áramerősségű eszköz elsősorban berendezések védelmére, monitorozására és vezérlésére szolgál elosztóhálózatokban.
A GSC50 (LV481513) modell NFC 14x51 mm méretű biztosítékkal működik, és különleges tulajdonsága, hogy mind frontális, mind jobb oldali kezeléssel vezérelhető. Az eszköz megfelel az EN/IEC 60947-3 szabványnak, és alkalmas leválasztásra (izoláció), ami biztonságos karbantartási műveleteket tesz lehetővé. Bár nem rendelkezik látható bontással, tartalmaz kontaktus pozíció jelzőt, ami egyértelművé teszi a készülék aktuális állapotát. Padlózárral is rendelkezik, amely lehetővé teszi akár 3 lakat felhelyezését, így megakadályozva a jogosulatlan kapcsolást.
A hőterhelhetőségi jellemzők tekintetében a GSC50 kiváló teljesítményt nyújt: 35°C-os környezeti hőmérsékleten 50A-es konvencionális szabad levegőn mért hőáram és zárt térben mért hőáram jellemzi, miközben a biztosítékonkénti teljesítmény disszipáció mindössze 4,6W. A maximális teljesítmény disszipáció pólusonként szintén 4,6W. Az üzemi feszültség akár 690V AC 50/60 Hz, míg szigetelési feszültsége 800V AC 50/60 Hz. A készülék 8 kV-os névleges impulzus-állósági feszültséggel rendelkezik, ami magas szintű túlfeszültség elleni védelmet biztosít. Az üzemi áram értékek különböző AC kategóriákban (AC-22A, AC-23A, AC-22B, AC-23B) egyaránt 50A, 220/240V, 380/415V és 660/690V AC 50/60 Hz feszültségszinteken.
A szakadóképesség biztosítékokkal (kA RMS) lenyűgöző: 100 kA 415V-on és 100 kA 690V-on, ami kiváló rövidzárlati védelmet biztosít. A névleges üzemi teljesítmény 25 kW 380/400V-on és 45 kW 660/690V-on. A kapcsoló mechanikai élettartama 10000 ciklus, míg az elektromos élettartam AC-22A és AC-23A kategóriákban egyaránt 1500 ciklus 415V AC és 690V AC feszültségen. Az energiaáramkörök csatlakoztatása csavaros kapcsokkal történik, amelyek 6-25 mm² vezetékkeresztmetszetre alkalmasak, 3,2 Nm meghúzási nyomatékkal.
A GSC50 kompakt méretekkel rendelkezik: szélessége 121 mm, magassága 118 mm, mélysége pedig 87 mm. Rögzítése lehet fix, és támogatja mind a hátlapra, mind a DIN sínre történő szerelést, kizárólag függőleges pozícióban. Védelmi szintje IP20 (kapocsfedéllel), ütésállósága pedig IK07 az EN 50102 szabvány szerint. A szennyezettségi fok 3 az IEC 60947 szerint, áramütés elleni védelmi osztálya pedig Class II az előlapi részen. Működési hőmérséklet-tartománya -20...70 °C, tárolási hőmérséklet-tartománya pedig -40...80 °C.
Schneider Electric FuPact GS - LV481513 -SDF 50A 3P NFC 14*51 mellső vagy oldalsó vezérelhetőség műszaki adatok
Általános jellemzők
Termékcsalád: FuPacT
Terméknév: FuPacT GS
Rövidített név: GSC50
Termék típusa: Szakaszoló-leválasztókapcsoló-biztosíték
Alkalmazás: Berendezésvédelem, felügyelet és vezérlés, Elosztás
Műszaki paraméterek
Pólusok száma: 3P
Biztosítéktartók száma: 3
Biztosíték típus: NFC
Biztosíték méret: 14 x 51 mm
Leválasztásra alkalmas: Igen, az EN/IEC 60947-3 szerint
Látható bontás: Nem
Érintkező pozíció jelző: Igen
Konvencionális szabad levegőn mért hőáram: 50 A (35 °C) biztosítékonkénti teljesítmény disszipáció: 4,6 W
Konvencionális zárt térben mért hőáram: 50 A 35 °C-on, biztosítékonkénti teljesítmény disszipáció: 4,6 W
Maximális teljesítmény disszipáció pólusonként: 4,6 W
Névleges üzemi feszültség: 690 V AC 50/60 Hz, 800 V AC 50/60 Hz AC-20
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi áram: AC-22A/AC-23A/AC-22B/AC-23B: 50 A különböző feszültségszinteken (220/240V, 380/415V, 660/690V AC 50/60 Hz)
Kiegészítő jellemzők
Szakadóképesség biztosítékokkal: 100 kA 415 V-on (AC), 100 kA 690 V-on (AC)
Névleges üzemi teljesítmény: 25 kW 380/400 V-on, 45 kW 660/690 V-on
Érintkezők típusa és összetétele: 3 NO
Működtető fogantyú típusa: Közvetlen frontális, Külső frontális, Külső jobb oldali
Lakatolási lehetőség: 3 lakat
Felszerelési helyzet: Függőleges
Felszerelési mód: Fix
Rögzítési felület: Hátlap, DIN sín
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam: AC-22A/AC-23A: 1500 ciklus 415V és 690V AC 50/60 Hz
Csatlakozások - kapcsok: Energiaáramkör: csavaros kapcsok 6...25 mm²
Meghúzási nyomaték: Energiaáramkör: 3,2 N.m
Fizikai jellemzők
Szélesség: 121 mm
Magasság: 118 mm
Mélység: 87 mm
Környezeti jellemzők
Áramütés elleni védelem osztálya: Class II előlapi rész
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
IK ütésállóság: IK07 az EN 50102 szerint
Szennyezettségi fok: 3 az IEC 60947 szerint
Környezeti hőmérséklet üzemelés közben: -20...70 °C
Környezeti hőmérséklet tárolás esetén: -40...80 °C
Lángállóság: 850 °C biztosítékfedél az IEC 60695-2-1 szerint, 960 °C ház az IEC 60695-2-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-3
Terméktanúsítványok: CE, CCC, EAC
