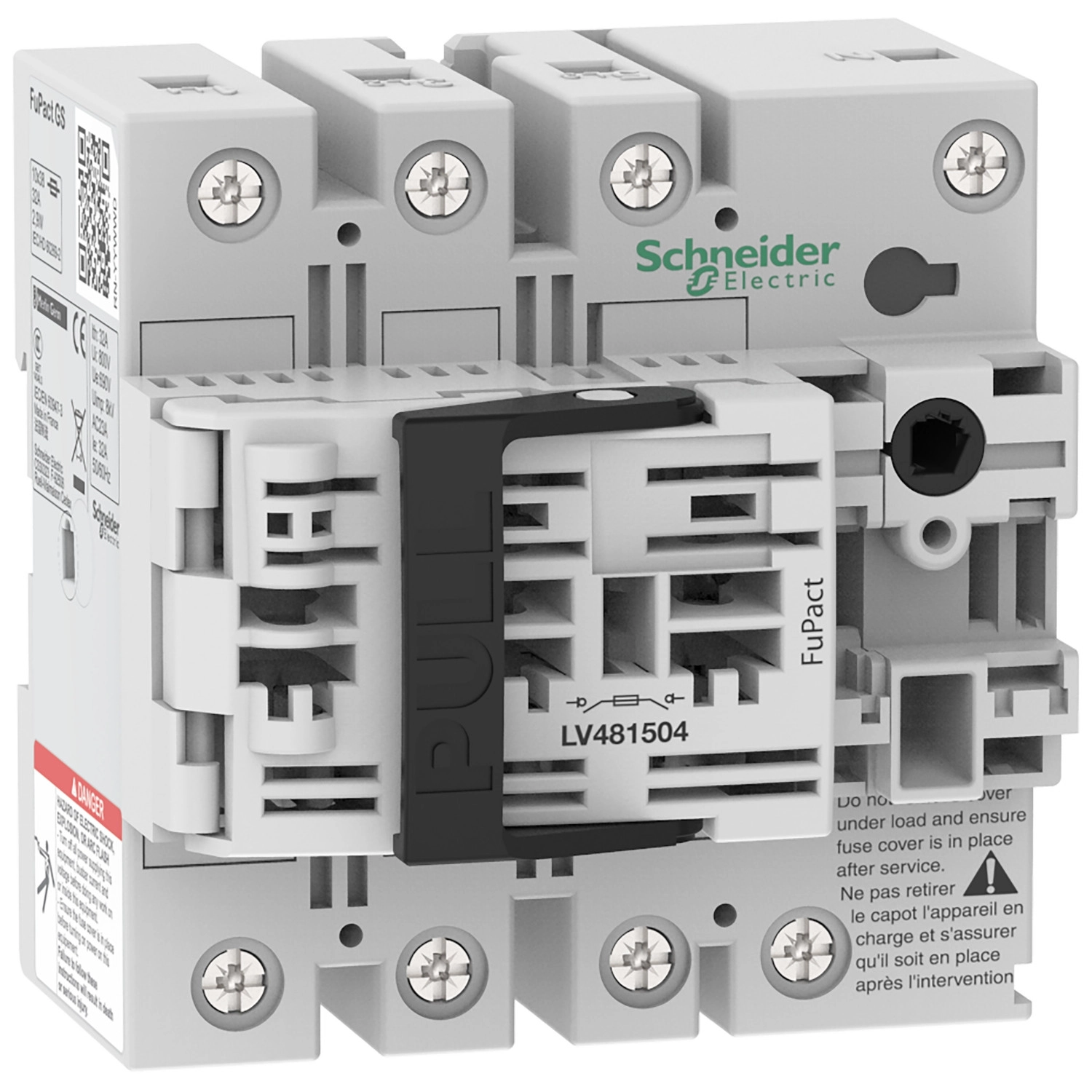

A Schneider Electric FuPacT GSC32 egy korszerű kapcsoló-megszakító-biztosíték kombináció, amely 32 amper névleges áramerősséggel és 4 pólussal rendelkezik. Az LV481504 típusszámmal ellátott készülék NFC típusú, 10x38 mm méretű biztosítékokkal használható. A termék különlegessége, hogy frontális vagy jobb oldali vezérlésre egyaránt alkalmas, így rendkívül rugalmas telepítési lehetőségeket kínál.
A FuPacT GSC32 kapcsoló-megszakító-biztosíték ideális választás berendezések védelméhez, felügyeletéhez és vezérléséhez elosztóhálózatokban. A 4 pólusú kialakítás 3 biztosítéktartóval rendelkezik, és teljes mértékben megfelel az EN/IEC 60947-3 szabványnak a szigetelési alkalmasság tekintetében. A készülék rendelkezik érintkezőpozíció-jelzővel, ami növeli a kezelés biztonságát, ugyanakkor nem biztosít látható megszakítást. A hagyományos szabad légtérben mérhető hőáram (Ith) 32 A 35 °C-on, biztosítékonként 2,9 W teljesítményleadással, míg a maximális teljesítményleadás pólusonként 1,2 W.
A készülék névleges üzemi feszültsége 690 V AC 50/60 Hz, illetve 800 V AC 50/60 Hz AC-20 kategóriában. A névleges szigetelési feszültség 800 V AC 50/60 Hz, a névleges impulzus-állófeszültség pedig 8 kV. A GSC32 különböző kategóriákban és feszültségszinteken egyaránt 32 A névleges üzemi árammal működik: AC-22A, AC-23A, AC-22B és AC-23B kategóriákban 220/240 V, 380/415 V, valamint 660/690 V AC feszültségtartományban egyaránt. A megszakítóképesség biztosítékokkal 100 kA 415 V, illetve 690 V feszültségen is, ami kiemelkedő védelmi szintet biztosít.
A FuPacT GSC32 kapcsoló-megszakító-biztosíték 4 NO típusú érintkezővel rendelkezik. A működtető fogantyú lehet közvetlen frontális, külső frontális vagy külső jobb oldali kivitelű. A készülék akár 3 lakattal is lezárható, ami fokozott biztonságot nyújt a jogosulatlan működtetéssel szemben. A termék kizárólag függőleges pozícióban szerelhető, rögzítési módja fix, és hátlapra vagy DIN sínre egyaránt felszerelhető. A mechanikai élettartam 10000 ciklus, míg az elektromos élettartam 1500 ciklus különböző feszültségszinteken (415 V és 690 V AC, AC-22A és AC-23A kategóriákban).
A csatlakoztatás csavaros kapcsokkal történik, amelyek 2,5-16 mm² rugalmas vezetékeket fogadnak, 3 Nm meghúzási nyomatékkal. A készülék méretei: 96 mm szélesség, 98 mm magasság és 65 mm mélység. A termék IP20-as védettségi fokozattal rendelkezik (kapocsborítóval), IK07 ütésállósággal, és Class II osztályú elektromos érintésvédelmi besorolással a frontoldalon. A használati hőmérséklet-tartomány -20 és +70 °C között, míg a tárolási hőmérséklet -40 és +80 °C között van. A termék 3-as szennyezettségi fokozatnak megfelelő környezetben használható, és megfelel az EN/IEC 60947-1 és 60947-3 szabványoknak, valamint rendelkezik CE, CCC és EAC tanúsítványokkal.
Schneider Electric FuPacT GS - LV481504 -SDF 32A 4P NFC 10*38 mellső vagy oldalsó vezérelhetőség műszaki adatok
Főbb tulajdonságok
Termékcsalád: FuPacT
Terméknév: FuPacT GS
Rövid eszköznév: GSC32
Termék vagy komponens típusa: Kapcsoló-megszakító-biztosíték
Alkalmazás: Berendezésvédelem, felügyelet és vezérlés, elosztás
Pólusok leírása: 4P
Biztosítéktartók száma: 3
Biztosíték típusa: NFC
Biztosíték mérete: 10 x 38 mm
Villamos jellemzők
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-3 szabványnak
Látható megszakítás: Nem
Érintkezőpozíció-jelző: Igen
Hagyományos szabad légtérben mérhető hőáram [Ith]: 32 A (35 °C), biztosítékonként 2,9 W teljesítményleadással
Hagyományos zárt hőáram [Ithe]: 32 A 35 °C-on, biztosítékonként 2,9 W teljesítményleadással
Maximális teljesítményleadás pólusonként: 1,2 W
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz, 800 V AC 50/60 Hz AC-20
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges impulzus-állófeszültség [Uimp]: 8 kV
Névleges üzemi áram [Ie]:
AC-22A: 32 A 220/240 V AC 50/60 Hz
AC-23A: 32 A 220/240 V AC 50/60 Hz
AC-22B: 32 A 220/240 V AC 50/60 Hz
AC-23B: 32 A 220/240 V AC 50/60 Hz
AC-22A: 32 A 380/415 V AC 50/60 Hz
AC-23A: 32 A 380/415 V AC 50/60 Hz
AC-22B: 32 A 380/415 V AC 50/60 Hz
AC-23B: 32 A 380/415 V AC 50/60 Hz
AC-22A: 32 A 660/690 V AC 50/60 Hz
AC-23A: 32 A 660/690 V AC 50/60 Hz
AC-22B: 32 A 660/690 V AC 50/60 Hz
AC-23B: 32 A 660/690 V AC 50/60 Hz
Kiegészítő adatok
Megszakítóképesség biztosítékokkal [Iq] (kA RMS): 100 kA 415 V (AC), 100 kA 690 V (AC)
Névleges üzemi teljesítmény W-ban: 15 kW 380/400 V-on, 25 kW 660/690 V-on
Érintkezők típusa és összetétele: 4 NO
Működtető fogantyú típusa: Közvetlen frontális, külső frontális, külső jobb oldali
Lakattal történő rögzítés lehetősége: 3 lakat
Mechanikai jellemzők
Szerelési helyzet: Függőleges
Szerelési mód: Fix
Szerelési felület: Hátlap, DIN sín
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam:
AC-22A: 1500 ciklus 415 V AC 50/60 Hz
AC-23A: 1500 ciklus 415 V AC 50/60 Hz
AC-22A: 1500 ciklus 690 V AC 50/60 Hz
AC-23A: 1500 ciklus 690 V AC 50/60 Hz
Csatlakozások - kapcsok: Tápáramkör: csavaros kapcsok 2,5...16 mm² rugalmas
Meghúzási nyomaték: Tápáramkör: 3 N.m - csavaros kapcsokon
Szélesség: 96 mm
Magasság: 98 mm
Mélység: 65 mm
Nettó tömeg: 0,5 kg
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-3
Terméktanúsítványok: CE, CCC, EAC
Környezeti adatok
Elektromos érintésvédelmi osztály: Class II frontoldal
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsborítóval)
IK ütésállósági fokozat: IK07 az EN 50102 szerint
Szennyezettségi fok: 3 az IEC 60947 szerint
Környezeti működési hőmérséklet: -20...70 °C
Környezeti tárolási hőmérséklet: -40...80 °C
Lángállóság: 960 °C test az IEC 60695-2-1 szerint
