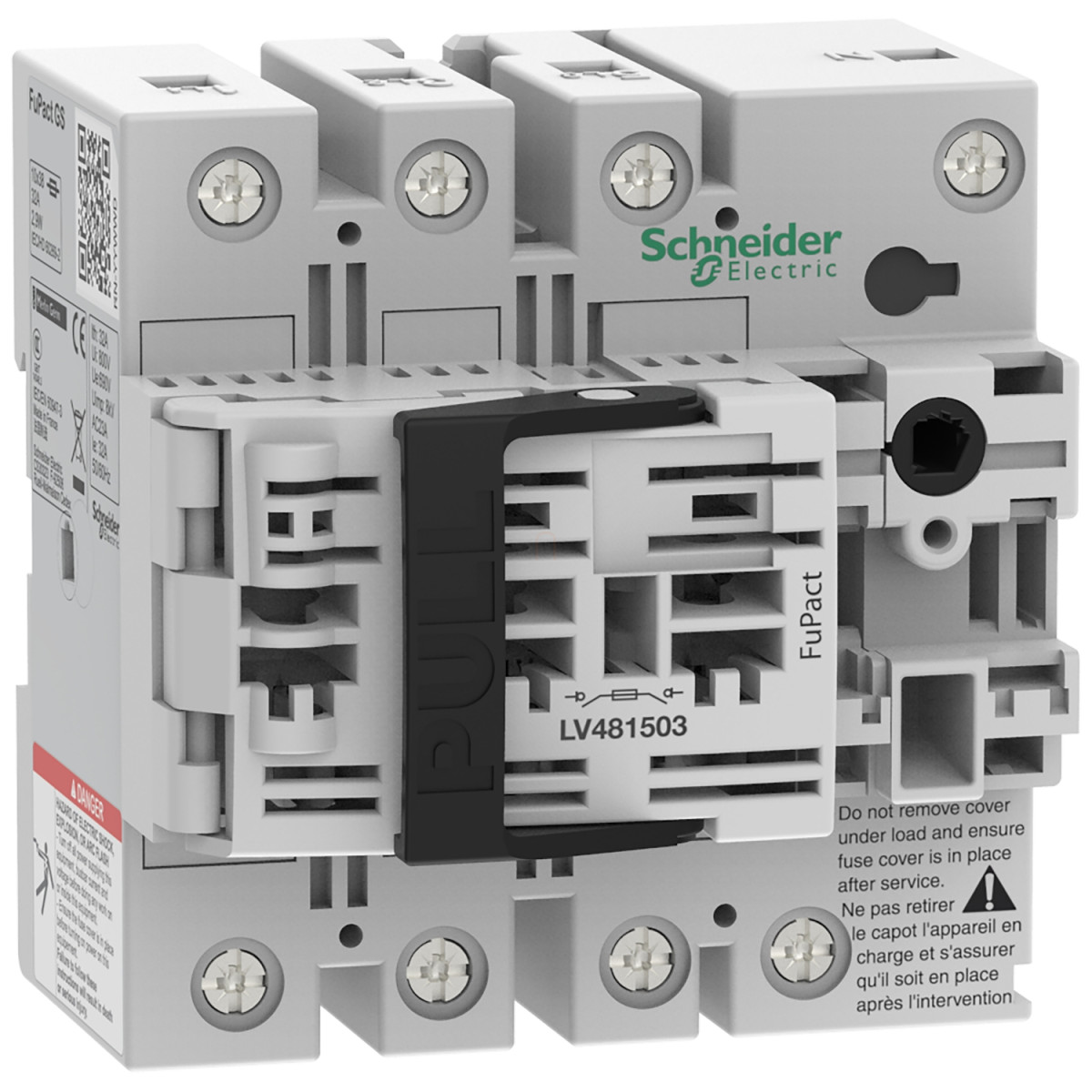

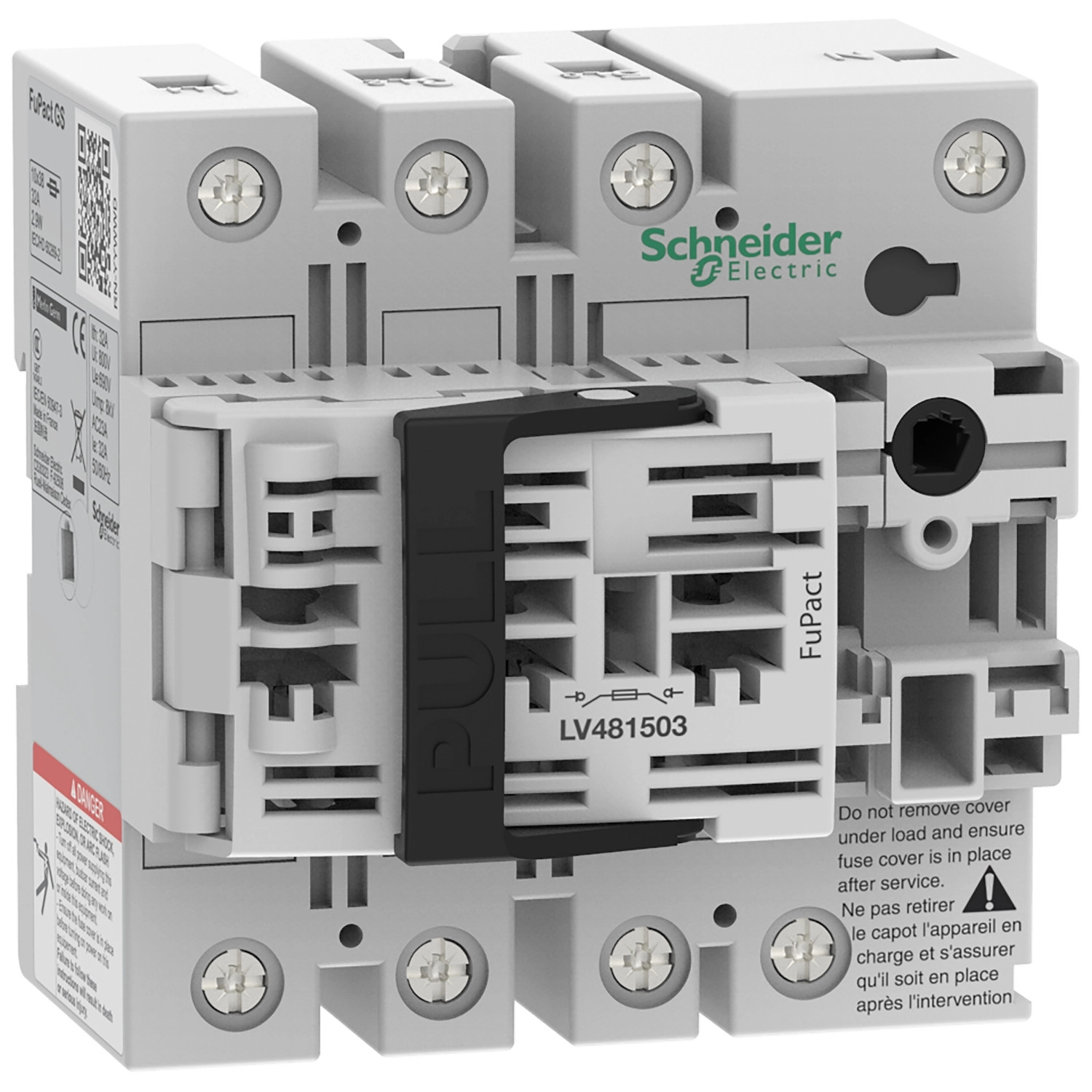

A Schneider Electric FuPact GSC32 egy 32A-es, 3 pólusú kapcsoló-biztosíték-leválasztó, amely tökéletesen illeszkedik a modern villamossági elosztórendszerekbe. Ez a sokoldalú eszköz LV481503 típusszámmal rendelkezik, és kifejezetten NFC 10x38mm típusú biztosítékok fogadására tervezték. A berendezés különlegessége, hogy mind elölről, mind jobb oldalról vezérelhető, így rugalmas szerelési lehetőséget biztosít különböző alkalmazási területeken.
A FuPact GS termékcsalád ezen tagja elsősorban berendezések védelmére, felügyeletére és vezérlésére szolgál az elektromos elosztórendszerekben. A GSC32 modell három biztosítéktartóval rendelkezik, és az EN/IEC 60947-3 szabványnak megfelelően alkalmas leválasztásra is, ami fontos szempont a biztonságos karbantartási munkálatok szempontjából. A készülék rendelkezik érintkező helyzetjelzővel, amely vizuálisan jelzi az aktuális kapcsolási állapotot, így mindig pontosan láthatod a berendezés működési státuszát.
Villamos jellemzőit tekintve a GSC32 kiemelkedő paraméterekkel büszkélkedhet. A hagyományos szabad levegőn mért termikus áram (Ith) 32A 35°C-on, biztosítékonként 2,9W teljesítményleadással. A névleges szigetelési feszültség (Ui) 800V AC 50/60 Hz, míg a névleges lökőfeszültség-állóság (Uimp) 8 kV. A készülék széles működési feszültségtartományban használható, névleges üzemi feszültsége (Ue) 690V AC 50/60 Hz, illetve 800V AC 50/60 Hz AC-20 kategóriában. A névleges üzemi áram (Ie) különböző kapcsolási kategóriákban (AC-22A, AC-23A, AC-22B, AC-23B) egyaránt 32A, legyen szó 220/240V, 380/415V vagy 660/690V AC 50/60 Hz feszültségszintekről. A maximális teljesítményleadás pólusonként 1,2W.
A FuPact GSC32 kiemelkedő megszakítóképességgel rendelkezik: biztosítékokkal együtt 100 kA 415V (AC) és 100 kA 690V (AC) értékeket biztosít. Névleges üzemi teljesítménye 15 kW 380/400V-on, illetve 25 kW 660/690V-on. Az eszköz 3 NO típusú érintkezővel rendelkezik, és különböző működtetési módokat tesz lehetővé: közvetlen elülső, külső elülső, valamint külső jobb oldali kezelés. A kezelőfogantyú lezárására 3 lakat használható, ami növeli a berendezés biztonsági szintjét.
A szerelés szempontjából fontos, hogy a GSC32 függőleges pozícióban rögzíthető, és kétféle módon is felszerelhető: hátlapra vagy DIN-sínre. Mechanikai tartóssága 10000 kapcsolási ciklus, míg elektromos élettartama különböző kategóriákban (AC-22A, AC-23A) 1500 ciklus 415V és 690V AC feszültségen egyaránt. A csatlakozások tekintetében az energiaköri csatlakozás csavaros kapcsokkal történik, amelyek 2,5-16 mm² rugalmas vezetékek fogadására alkalmasak, 3 Nm meghúzási nyomatékkal. A készülék méretei kompaktak: szélessége 96 mm, magassága 98 mm, mélysége 65 mm. A Schneider Electric FuPact GSC32 készülék megfelel az EN/IEC 60947-1 és EN/IEC 60947-3 szabványoknak, és CE, CCC, valamint EAC tanúsítványokkal rendelkezik, ami garantálja a termék minőségét és megfelelőségét a nemzetközi előírásoknak.
Schneider Electric FuPact GS - LV481503 -SDF 32A 3P NFC 10*38 mellső vagy oldalsó vezérelhetőség műszaki adatok
Általános tulajdonságok
Termékcsalád: FuPacT
Terméknév: FuPacT GS
Eszköz rövid neve: GSC32
Termék vagy komponens típus: Kapcsoló-leválasztó-biztosíték
Eszköz alkalmazás: Berendezés védelem, felügyelet és vezérlés, Elosztás
Műszaki jellemzők
Pólusok leírása: 3P
Biztosítéktartók száma: 3
Biztosíték típus: NFC
Biztosíték méret: 10 x 38 mm
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-3 szabványnak
Látható szakaszolás: Nem
Érintkező helyzetjelző: Igen
Villamos jellemzők
Konvencionális szabad levegőn termikus áram [Ith]: 32 A (35 °C), teljesítményleadás biztosítékonként: 2,9 W
Konvencionális zárt termikus áram [Ithe]: 32 A 35 °C-nál, teljesítményleadás biztosítékonként: 2,9 W
Maximális teljesítményleadás pólusonként: 1,2 W
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz, 800 V AC 50/60 Hz AC-20
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]:
AC-22A: 32 A 220/240 V AC 50/60 Hz
AC-23A: 32 A 220/240 V AC 50/60 Hz
AC-22B: 32 A 220/240 V AC 50/60 Hz
AC-23B: 32 A 220/240 V AC 50/60 Hz
AC-22A: 32 A 380/415 V AC 50/60 Hz
AC-23A: 32 A 380/415 V AC 50/60 Hz
AC-22B: 32 A 380/415 V AC 50/60 Hz
AC-23B: 32 A 380/415 V AC 50/60 Hz
AC-22A: 32 A 660/690 V AC 50/60 Hz
AC-23A: 32 A 660/690 V AC 50/60 Hz
AC-22B: 32 A 660/690 V AC 50/60 Hz
AC-23B: 32 A 660/690 V AC 50/60 Hz
Kiegészítő jellemzők
Megszakítóképesség biztosítékokkal [Iq] (kA RMS): 100 kA 415 V (AC), 100 kA 690 V (AC)
Névleges üzemi teljesítmény W-ban: 15 kW 380/400 V-on, 25 kW 660/690 V-on
Érintkezők típusa és összetétele: 3 NO
Működtető fogantyú típusa: Közvetlen elülső, Külső elülső, Külső jobb oldali
Lakattal lezárhatóság: 3 lakat
Szerelési jellemzők
Szerelési helyzet: Függőleges
Szerelési mód: Rögzített
Szerelési felület: Hátlap, DIN-sín
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam: AC-22A: 1500 ciklus 415 V AC 50/60 Hz, AC-23A: 1500 ciklus 415 V AC 50/60 Hz, AC-22A: 1500 ciklus 690 V AC 50/60 Hz, AC-23A: 1500 ciklus 690 V AC 50/60 Hz
Csatlakozások - kapcsok: Erőátviteli áramkör: csavaros kapcsok 2,5...16 mm² rugalmas
Meghúzási nyomaték: Erőátviteli áramkör: 3 N.m - csavaros kapcsokon
Méretek
Szélesség: 96 mm
Magasság: 98 mm
Mélység: 65 mm
Környezeti feltételek
Áramütés elleni védelem osztálya: Class II előlap
IP védettségi fokozat: IP20 megfelel az IEC 60529 szabványnak (kapocsfedéllel)
IK védettségi fokozat: IK07 megfelel az EN 50102 szabványnak
Szennyezettségi fokozat: 3 megfelel az IEC 60947 szabványnak
Környezeti hőmérséklet működés közben: -20...70 °C
Környezeti hőmérséklet tárolás során: -40...80 °C
Lángállóság: 960 °C test, megfelel az IEC 60695-2-1 szabványnak
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-3
Terméktanúsítványok: CE, CCC, EAC
