Schneider Electric FactoryCast - BMXNOE0110H -X80 kommunikációs modul, M340, megerősített
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

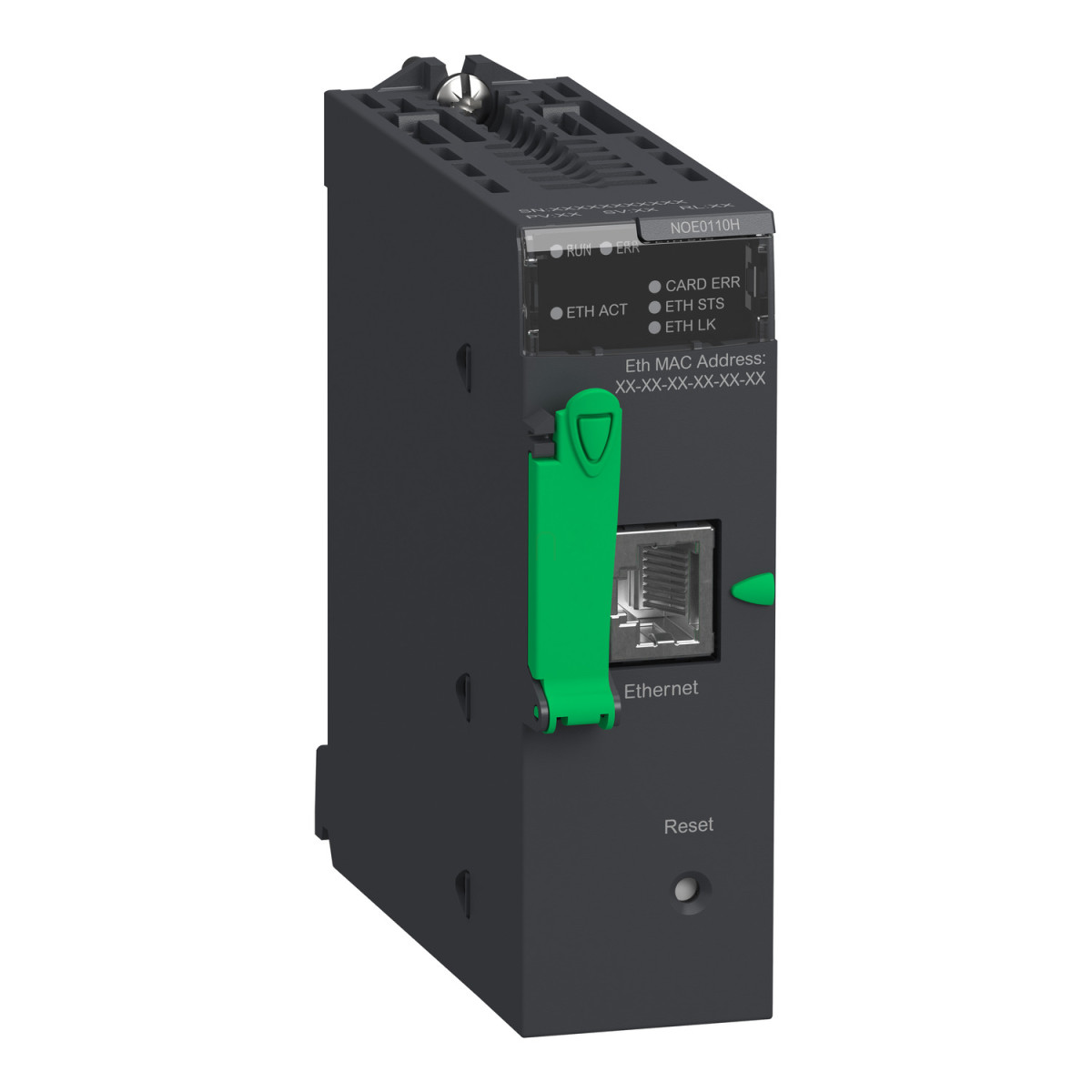

A BMXNOE0110H modul egy integrált Ethernet TCP/IP RJ45 csatlakozóval rendelkezik, amely 10/100 Mbit/s sebességű, egy érpáras átvitelt tesz lehetővé. A termék konformal bevonattal van ellátva, ami jelentősen megnöveli az élettartamát és ellenállóképességét a nehéz körülmények között. A modul számos kommunikációs szolgáltatást kínál, többek között sávszélesség-kezelést, FDR szervert, Rack Viewer-t, SNMP hálózati adminisztrátori funkciókat, Global Data-t, I/O letapogatást, Modbus TCP üzenetküldést, konfigurálható webszervert, adatszerkesztőt (PC, pocket PC vagy PDA terminálokon keresztül), valamint SOAP XML webszolgáltatást szerverként.
A BMXNOE0110H technikai specifikációi lenyűgözőek. Rendelkezik egy 16000 kB méretű belső RAM memóriával, valamint tartozékként egy Flash memóriakártyával (BMXRWSC016M). Ez a memóriakártya több funkciót is ellát: ide menthető a felhasználói weboldalak mérete, a standard webszerver aktiválása, valamint az alkalmazás mentése is ezen történik. Az eszközt belső tápellátás látja el a rack-en keresztül. Az állapotjelzéshez 6 különböző LED szolgál: Ethernet hálózati aktivitás (ETH ACT), processzor futás (RUN), Ethernet hálózat állapota (ETH STS), adatátviteli sebesség (ETH 100), memóriakártya hiba (CARD ERR), valamint processzor vagy rendszerhiba (ERR). A modul hidegindításához egy RESET nyomógomb áll rendelkezésre.
A BMXNOE0110H rendkívül széles működési hőmérséklet-tartománnyal rendelkezik: -25 és +70 °C között üzemeltethető, ami ideálissá teszi szélsőséges környezetben való használatra. A relatív páratartalom 10-95% lehet, kondenzáció nélkül. IP20 védettségi fokozattal rendelkezik. Számos terméktanúsítvánnyal büszkélkedhet, például CE, UL, CSA, RCM, EAC, Merchant Navy, valamint ATEX zóna 2/22 és IECEx zóna 2/22. A modul megfelel számos nemzetközi szabványnak, többek között az IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5, IEC 61850-3 és IEC 60079-0 előírásoknak.
Környezeti jellemzői között megtalálható a gázállóság (Gx osztály az ISA S71.04 szerint és 3C4 osztály az IEC 60721-3-3 szerint), porállóság (3S4 osztály az IEC 60721-3-3 szerint), homokállóság (3S4 osztály az IEC 60721-3-3 szerint), sóállóság (2. szint az IEC 68252 szerint), penészállóság (3B2 osztály az IEC 60721-3-3 szerint), gombaspóra-állóság (3B2 osztály az IEC 60721-3-3 szerint), valamint veszélyes területen I. osztály, 2. divízió szerinti besorolással rendelkezik. A modul standardizált formátumú, mérete standard kialakítású, áramfelvétele 90 mA 24 V DC esetén.
Schneider Electric FactoryCast - BMXNOE0110H -X80 kommunikációs modul, M340, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Ethernet TCP/IP hálózati modul
Specifikus alkalmazás: Zord környezethez
Koncepció: Transparent Ready
Integrált csatlakozási típus: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 érpár transparent ready class C30
Védő kezelés: Konformal bevonat
Kommunikációs szolgáltatások
Sávszélesség kezelés
FDR szerver
Rack Viewer
SNMP hálózati adminisztrátor
Global Data
I/O letapogatás
Modbus TCP üzenetküldés
Webszerver konfigurálható
Adat szerkesztő (PC, pocket PC vagy PDA terminálon keresztül)
SOAP XML Web szolgáltatás (szerver)
Memória specifikációk
Szállítva: Flash memóriakártya (BMXRWSC016M)
Belső RAM: 16000 kB
Memória használat: Felhasználói weboldal mérete: belső RAM
Standard webszerver aktiválása: szállított Flash memóriakártya (BMXRWSC016M)
Alkalmazás mentése: szállított Flash memóriakártya (BMXRWSC016M)
Tápellátás és jelzések
Tápellátás: Belső tápellátás a rack-en keresztül
Jelölés: CE
Helyi jelzés: 1 LED (zöld) az Ethernet hálózati aktivitáshoz (ETH ACT)
1 LED (zöld) a processzor futásához (RUN)
1 LED (zöld) az Ethernet hálózat állapotához (ETH STS)
1 LED (piros) az adatsebességhez (ETH 100)
1 LED (piros) a memóriakártya hibához (CARD ERR)
1 LED (piros) a processzor vagy rendszer hibához (ERR)
Vezérlési típus: RESET nyomógomb hidegindításhoz
Áramfelvétel: 90 mA 24 V DC-nél
Modul formátum: Standard
Környezeti feltételek
Környezeti működési hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Tanúsítványok és megfelelőség
Direktívák: 2014/35/EU - alacsony feszültségű direktíva
2014/30/EU - elektromágneses kompatibilitás
2014/34/EU - ATEX direktíva
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 1-es és 2-es típusú interfész, IEC 61850-3 G elhelyezkedés, IEC 60079-0
Környezeti jellemzők
Gázálló: osztály Gx az ISA S71.04 szerint
Gázálló: osztály 3C4 az IEC 60721-3-3 szerint
Porálló: osztály 3S4 az IEC 60721-3-3 szerint
Homokálló: osztály 3S4 az IEC 60721-3-3 szerint
Sóálló: 2-es szint az IEC 68252 szerint
Penészgomba álló: osztály 3B2 az IEC 60721-3-3 szerint
Gombaspóra álló: osztály 3B2 az IEC 60721-3-3 szerint
Veszélyes helyszín: class I division 2
Fizikai jellemzők
Méretek (rack referenciák szerint):
BMXXBP0400 és BMXXBP0400H: 242.4 mm (09.54 in.)
BMXXBP0600 és BMXXBP0600H: 307.6 mm (12.11 in.)
BMXXBP0800 és BMXXBP0800H: 372.8 mm (14.68 in.)
BMXXBP1200 és BMXXBP1200H: 503.2 mm (19.81 in.)
