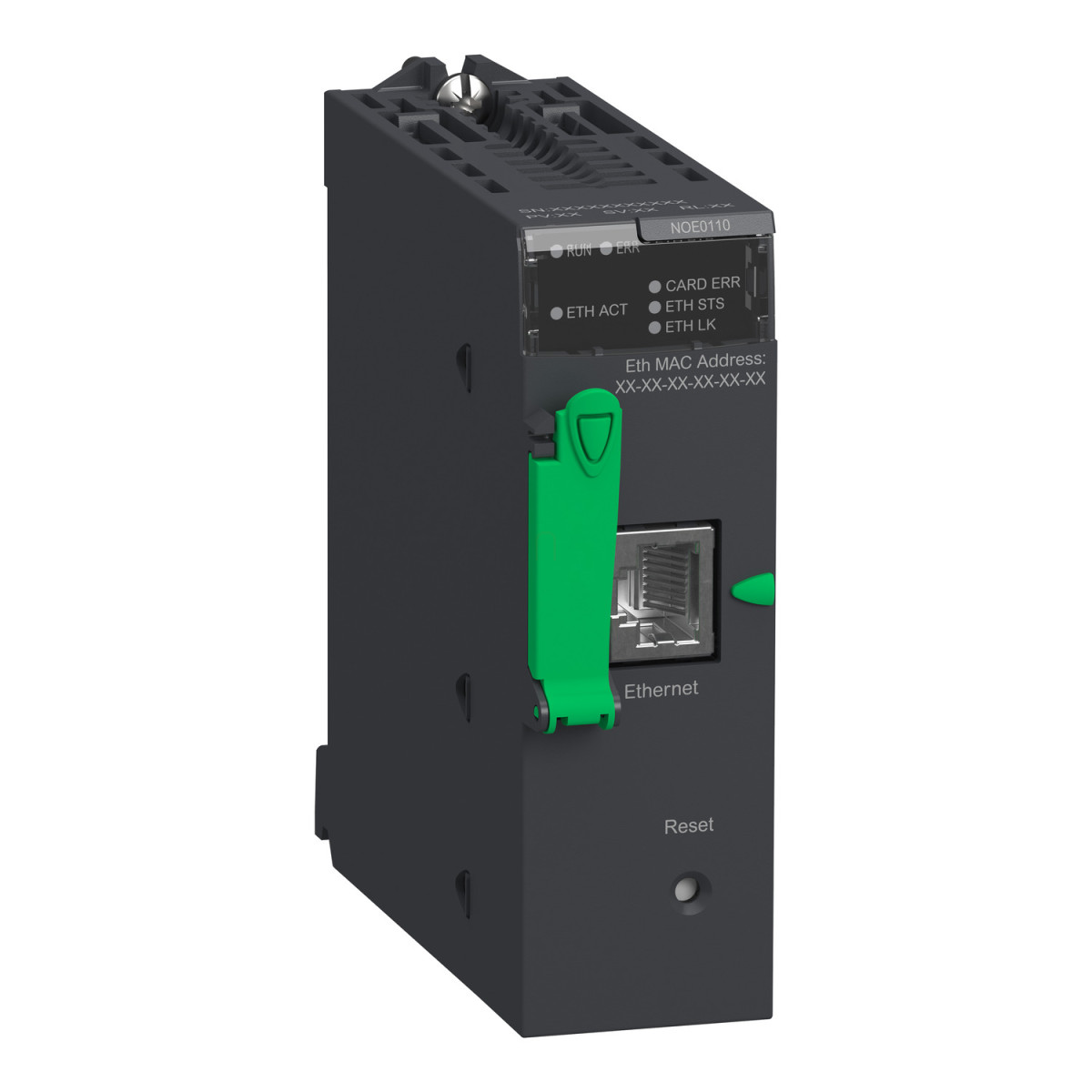

Schneider Electric FactoryCast - BMXNOE0110 -X80 kommunikációs modul, M340
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMXNOE0110 modul egy RJ45 csatlakozóval rendelkezik, amely 10/100 Mbit/s sebességű adatátvitelt biztosít egyetlen csavart érpáron keresztül. A fejlett kommunikációs szolgáltatások széles skáláját kínálja, beleértve a sávszélesség-kezelést, FDR szervert, Rack Viewert, SNMP hálózati adminisztrátort, Global Data funkciót, I/O szkennelést, Modbus TCP üzenetküldést, konfigurálható webszervert, adatszerkesztést (PC, zsebszámítógép vagy PDA terminál segítségével), valamint SOAP XML webszolgáltatást (szerver). Mindezek a funkciók kiváló rugalmasságot biztosítanak az ipari automatizálási rendszerek integrálásában és felügyeletében.
A modul 16 MB belső RAM-mal rendelkezik, továbbá tartalmaz egy előre telepített Flash memóriakártyát (BMXRWSC016M) is. A belső RAM a felhasználói weboldalak tárolására szolgál, míg a Flash memóriakártya a standard webszerver aktiválására és az alkalmazások mentésére használható. A működési állapotát hat különböző LED jelzi: Ethernet hálózati aktivitás (ETH ACT - zöld), processzor futás (RUN - zöld), Ethernet hálózat állapota (ETH STS - zöld), adatsebesség (ETH 100 - piros), memóriakártya hiba (CARD ERR - piros), valamint processzor vagy rendszerhiba (ERR - piros). A modul rendelkezik továbbá egy RESET nyomógombbal a hidegindítás végrehajtásához.
A BMXNOE0110 standard formátumú modul, amely a különböző méretű BMXXBP racks-ekbe telepíthető (BMXXBP0400/0400H, BMXXBP0600/0600H, BMXXBP0800/0800H, BMXXBP1200/1200H). A modul áramfelvétele 90 mA 24 V DC tápfeszültség mellett, és belső tápellátást kap a rack-en keresztül. Működési hőmérséklet-tartománya 0-60 °C, relatív páratartalom 10-95% (kondenzáció nélkül), és IP20 védettségi fokozattal rendelkezik, amely általános ipari környezetben megfelelő védelmet biztosít. A modul megfelel a vonatkozó európai irányelveknek, beleértve a 2014/35/EU kisfeszültségű és a 2014/30/EU elektromágneses kompatibilitási irányelveket, ami biztosítja a megbízható működést és a szabványoknak való megfelelést az ipari környezetben.
Schneider Electric FactoryCast - BMXNOE0110 -X80 kommunikációs modul, M340 műszaki adatok
Főbb tulajdonságok
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Ethernet TCP/IP hálózati modul
Koncepció: Transparent Ready
Integrált csatlakozási típus: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 csavart érpár transparent ready class C30
Védő kezelés: TC
Kommunikációs szolgáltatások
Sávszélesség-kezelés, FDR szerver, Rack Viewer, SNMP hálózati adminisztrátor, Global Data, I/O szkennelés, Modbus TCP üzenetküldés, Konfigurálható webszerver, Adatszerkesztő (PC, zsebszámítógép vagy PDA terminál segítségével), SOAP XML webszolgáltatás (szerver)
Memória jellemzők
Mellékelt Flash memóriakártya: BMXRWSC016M
Belső RAM: 16000 kB
Memóriahasználat: Felhasználói weboldal mérete: belső RAM
Standard webszerver aktiválása: mellékelt Flash memóriakártya (BMXRWSC016M)
Alkalmazás mentése: mellékelt Flash memóriakártya (BMXRWSC016M)
Elektromos jellemzők
Tápellátás: Belső tápellátás a rack-en keresztül
Jelölés: CE
Áramfogyasztás: 90 mA 24 V DC mellett
Jelzések és vezérlés
Helyi jelzés: 1 LED (zöld) az Ethernet hálózati aktivitáshoz (ETH ACT)
1 LED (zöld) a processzor futáshoz (RUN)
1 LED (zöld) az Ethernet hálózat állapotához (ETH STS)
1 LED (piros) az adatsebességhez (ETH 100)
1 LED (piros) a memóriakártya hibához (CARD ERR)
1 LED (piros) a processzor vagy rendszerhibához (ERR)
Vezérlés típusa: RESET nyomógomb hidegindításhoz
Fizikai jellemzők
Modul formátuma: Standard
Környezeti feltételek
Működési környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 10...95% kondenzáció nélkül
IP védelmi fokozat: IP20
Méretek
Rack-re szerelt modulok méretadatai elérhetők a termék dokumentációjában.
