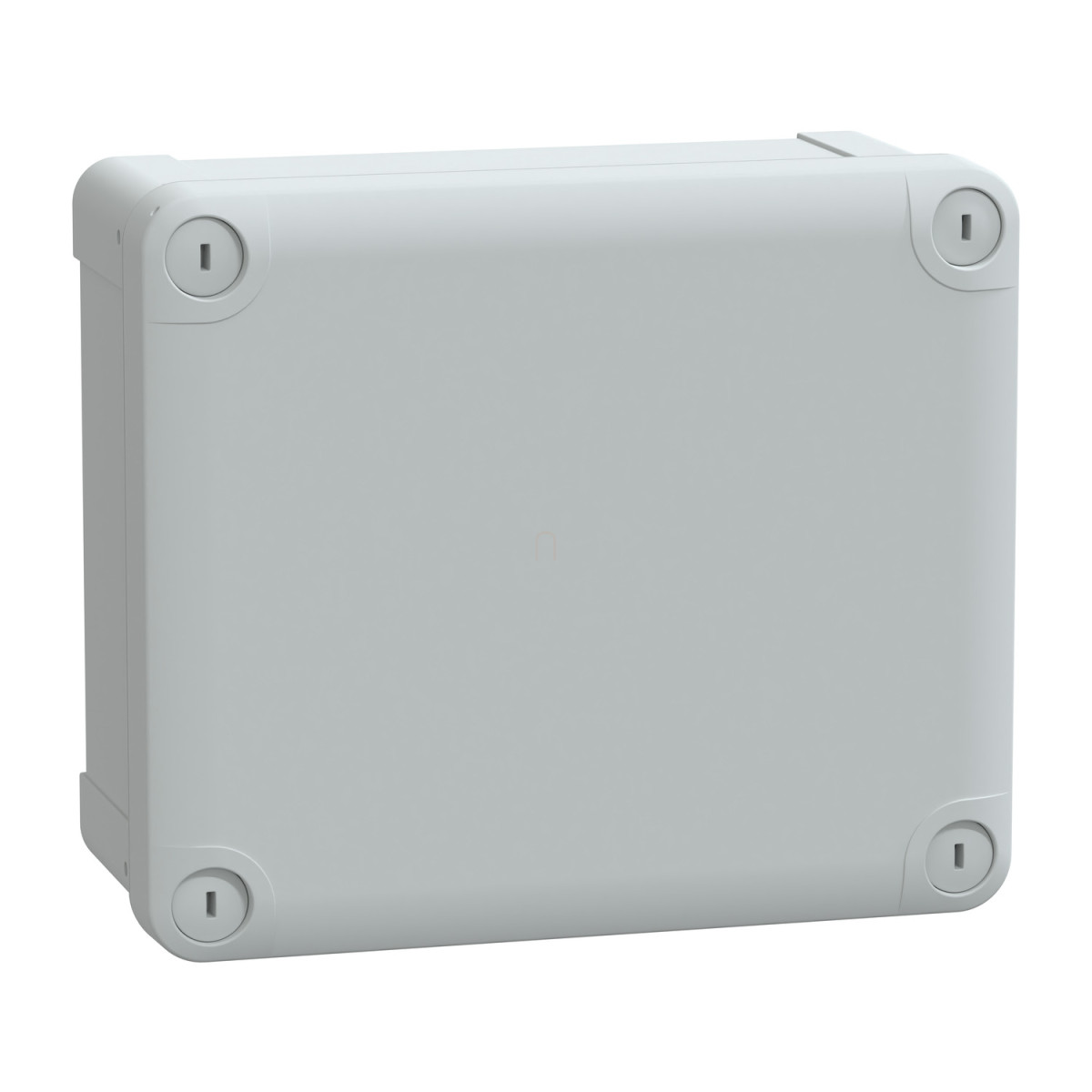

A Schneider Electric PanelSeT TBS sorozatú ABS ipari kötődoboz (NSYTBS19168) kiváló megoldást kínál mindazon ipari és kereskedelmi alkalmazások számára, ahol megbízható, időjárásálló és esztétikus kivitelű védőburkolatra van szükség. Ez a multi-funkciós doboz ideális választás különböző elektromos és elektronikai komponensek biztonságos elhelyezésére különféle környezetekben.
A NSYTBS19168 modell külső méretei 164×87×192 mm, míg a belső hasznos tér 150×80×175 mm, ami megfelelő helyet biztosít a legtöbb általános célú elektromos bekötéshez és vezérlőelemhez. A doboz szerkezeti kialakítása egyedi: egydarabos, öntött ABS házból és alacsony profilú, sima fedélből áll, amelyet négy műanyag csavar rögzít. A fedél rögzítése captive (elveszíthetetlen) csavarokkal történik, amelyek a tömített területen kívül helyezkednek el, így az IP66-os védettség hosszú távon is biztosított. Ez a kialakítás megfelel a NEMA 4.4X szabványnak is, ami kiváló por- és vízállóságot garantál.
A Schneider Electric különös figyelmet fordított a környezetvédelmi szempontokra is: a doboz anyaga 45% újrahasznosított, ipari eredetű ABS műanyagot tartalmaz, így csökkentve a környezeti lábnyomot. A RAL 7035 szürke színű burkolat nemcsak esztétikus megjelenést biztosít, hanem praktikus is az ipari környezetben. A doboz IK07 ütésállósági fokozata védelmet nyújt a mechanikai behatások ellen, a Class II elektromos szigetelési osztály pedig fokozott biztonságot garantál. A termék 650 °C-os izzóhuzal tesztnek is megfelel az IEC 60695-2-11 szabvány szerint, ami tovább növeli a biztonságot.
A NSYTBS19168 doboz rendkívül széles hőmérsékleti tartományban használható: működési hőmérséklete -25 és +60 °C között van, tárolási hőmérséklete pedig -15 és +40 °C között. Falra szerelhető kivitele egyszerű telepítést tesz lehetővé, miközben a TÜV tanúsítvány és az IEC 62208 szabványnak való megfelelés garantálja a termék minőségét és megbízhatóságát. Ez a kompakt, mégis robusztus ipari kötődoboz tökéletes választás minden olyan alkalmazáshoz, ahol szükség van az elektromos komponensek megbízható védelmére a por, nedvesség és mechanikai hatások ellen, miközben a szerelési és karbantartási munkák egyszerűen elvégezhetők.
Schneider Electric Enclosures - NSYTBS19168 -Ipari kötődoboz (192*164*87) IP65, ABS, teli tetővel műszaki adatok
Általános adatok
Gyártó: Schneider Electric
Termékcsalád: PanelSeT
Alkalmazás: Általános célú
Kategória: Ipari kötődoboz
Fizikai jellemzők
Külső méretek: 192 mm (magasság) × 164 mm (szélesség) × 87 mm (mélység)
Belső méretek: 175 mm (magasság) × 150 mm (szélesség) × 80 mm (mélység)
Szín: Szürke (RAL 7035)
Anyag: ABS műanyag, 45% ipari újrahasznosított tartalommal
Szerkezeti kialakítás
Ház típusa: Egydarabos öntött
Fedél típusa: Alacsony profilú sima fedél
Fedél rögzítése: Műanyag csavarok
Zár típusa: Elveszíthetetlen csavar, lapos, tömített területen kívül
Eltávolítható részek: Fedél elveszíthetetlen csavarokkal
Összetétel: 1 test, 1 fedél, 4 fedélrögzítő csavar
Műszaki paraméterek
Védettség: IP66 (NEMA 4.4X szerint)
Ütésállóság: IK07 (IEC 62262 szerint)
Elektromos szigetelési osztály: II. osztály
Izzóhuzal teszt: 650 °C (IEC 60695-2-11 szerint)
Szabványok: IEC 62208
Tanúsítványok: TÜV
Üzemeltetési feltételek
Szerelés módja: Falra szerelhető
Működési hőmérséklet: -25...60 °C
Tárolási hőmérséklet: -15...40 °C
