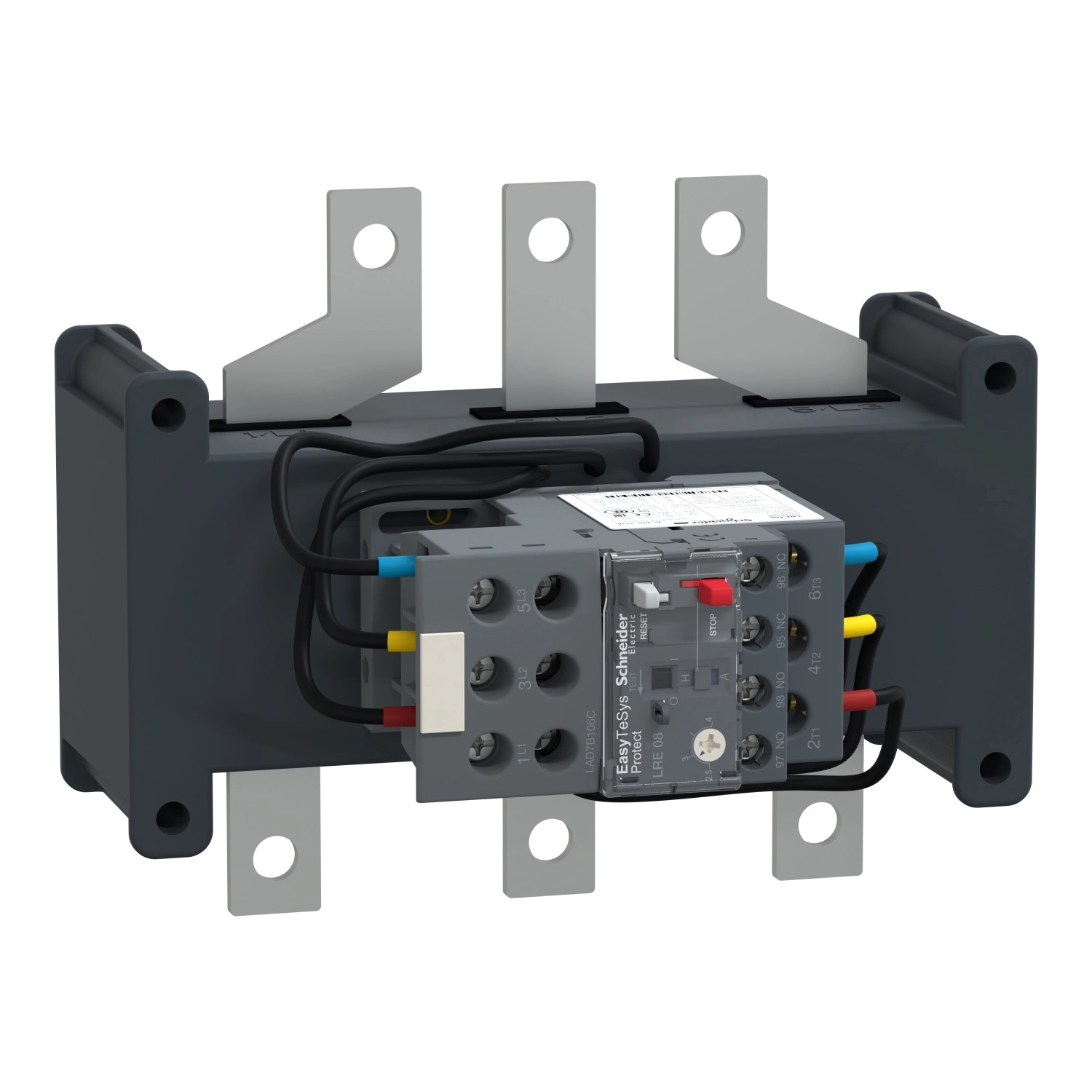

A Schneider Electric Easy TeSys Protect sorozatú LRE486 differenciális hőkioldó relé egy hatékony és megbízható megoldást kínál a modern ipari motorvédelemhez. Ez a 208-333A áramtartományban működő, Class 10A besorolású készülék különösen alkalmas olyan ipari környezetben, ahol kiemelt fontosságú a motorok túlterhelés és fáziskimaradás elleni védelme.
A LRE486 hőkioldó relé a TeSys termékcsalád részeként biztosítja a motorvédelmi funkciót, amely tökéletes egyensúlyt teremt a teljesítmény és a költséghatékonyság között, minőségi kompromisszumok nélkül. A termék könnyen telepíthető, az LC1E250...630 típusú kontaktorokkal kompatibilis, és szerelése történhet kontaktor alá vagy szerelőlapra is. A készülék kialakításának köszönhetően könnyen kezelhető, 208-333A közötti áramtartományban állítható a termikus védelmi tartomány, amely optimális védelmet biztosít a különböző motorméretekhez.
A Schneider Electric LRE486 hőkioldó relé számos fejlett funkcióval rendelkezik: fáziskimaradás érzékelés (IEC 60947-4-1 szabvány szerint az áram 130%-ánál két fázison), hőkioldási osztály 10A, túlterhelés-jelző funkció, valamint zöld reset és piros stop nyomógombokkal történő vezérlés. A termék -20...60°C közötti hőmérséklet-kompenzációval rendelkezik, így a környezeti hőmérséklet ingadozása nem befolyásolja a védelmi funkciót. A kioldási küszöb értéke 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabvány szerint, amely precíz védelmet biztosít. A mechanikai robusztusság területén a készülék 11 ms időtartamra 6 Gn ütésállósággal és 3 GN rezgésállósággal rendelkezik az IEC szabványok szerint.
Műszaki paramétereit tekintve a relé 1 NO + 1 NC segédérintkezővel rendelkezik, a jelzőáramkör hagyományos szabad levegőben mért hőárama 5 A. A névleges üzemi feszültség maximum 690 V AC, a szigetelési feszültség 690 V, a lökőfeszültség-állóság pedig 6 kV. A teljesítménykör ajánlott biztosítékmérete 400 A gG vagy 400 A aM, míg a jelzőáramkör esetén 5 A gG. A relé IP00 védettségi fokozattal rendelkezik az IEC 60529 szerint. A csatlakozások tekintetében a jelzőáramkör csavaros sorkapcsokkal (1...2,5 mm²), a teljesítménykör pedig saruk vagy gyűjtősínek (4 x 25 mm keresztmetszet) használatával történik. Az ajánlott meghúzási nyomaték a teljesítménykörnél 35 Nm, a jelzőáramkörnél pedig 1,7 Nm. A készülék méretei: magasság 134 mm, szélesség 180 mm, mélység 134 mm.
Schneider Electric Easypact TVS - LRE486 -Hőkioldó műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékcsalád: Easy TeSys Protect
Terméktípus: Differenciális hőkioldó relé
Rövid terméknév: LRE
Relé alkalmazás: Motorvédelem
Fáziskimaradás érzékenység: Kioldási áram 130% Ir két fázison, a harmadik 0-nál, megfelel az IEC 60947-4-1 szabványnak
Kiegészítő adatok
Termék kompatibilitás: LC1E250...630
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá vagy szerelőlapra
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldás jelző
Termikus védelem beállítási tartomány: 208...333 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütésállóság: 6 Gn 11 ms-ra az IEC 60068-2-7 szerint
Rezgésállóság: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegőben mért hőáram [Ith]: 5 A jelzőáramkörre
Névleges üzemi feszültség [Ue]: <= 690 V AC
Társított biztosíték méret: 400 A gG a teljesítménykörhöz
400 A aM a teljesítménykörhöz
5 A gG a jelzőáramkörhöz
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Helyi jelzés: Kioldás jelző
Vezérlés típusa: Piros stop nyomógomb
Zöld reset nyomógomb
Hőmérséklet kompenzáció: -20...60 °C
Csatlakozási távolság: 48 mm
Csatlakozások - sorkapcsok
Jelzőáramkör: csavaros sorkapocs 2 x 1...2,5 mm² - kábel típusa: rugalmas, kábelvég nélkül
Jelzőáramkör: csavaros sorkapocs 2 x 1...2,5 mm² - kábel típusa: rugalmas kábelvéggel
Jelzőáramkör: csavaros sorkapocs 2 x 1...2,5 mm² - kábel típusa: tömör, kábelvég nélkül
Teljesítménykör: saruk
Teljesítménykör: gyűjtősínek - gyűjtősín keresztmetszete: 4 x 25 mm
Ajánlott meghúzási nyomaték
Teljesítménykör: 35 N.m - a gyűjtősíneken M10
Teljesítménykör: 35 N.m - a sarukon M10
Jelzőáramkör: 1,7 N.m - a csavaros sorkapcsokon
Méretek
Magasság: 134 mm
Szélesség: 180 mm
Mélység: 134 mm
Környezeti feltételek
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP00 az IEC 60529 szerint
Környezeti működési hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
-20...70 °C teljesítménycsökkenéssel
Környezeti tárolási hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses összeférhetőség: Túlfeszültség állóság: 6 kV az IEC 60801-5 szerint
