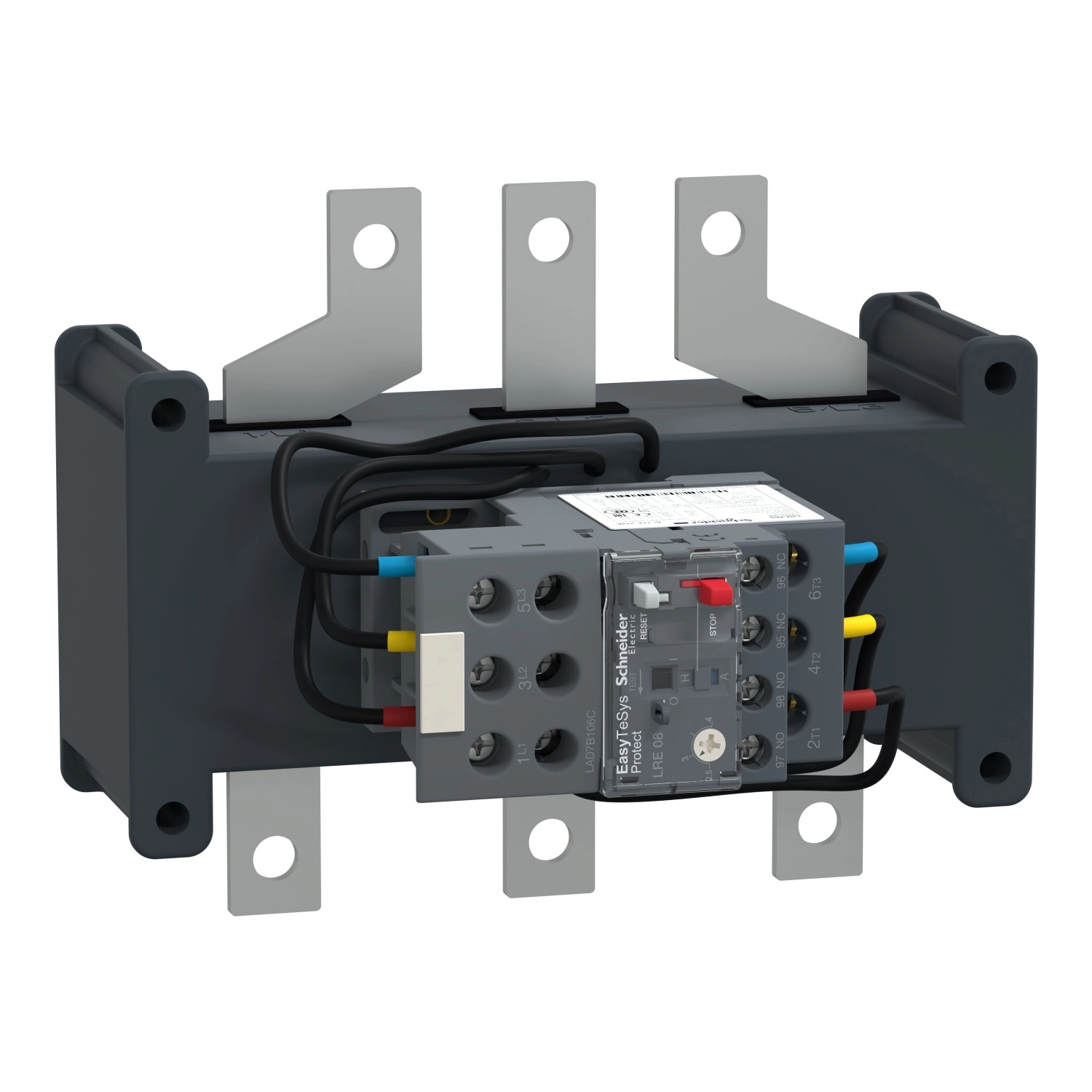

A Schneider Electric Easy TeSys Protect LRE485 egy differenciális hőkioldó relé, amely kifejezetten motorvédelemre lett kifejlesztve. Ez a megbízható, Class 10A besorolású eszköz 174-279A tartományban állítható termikus védelmet biztosít villanymotorok számára, hatékonyan védve azokat a túlterheléstől és a fáziskieséstől.
Az LRE485 hőkioldó relé az Easy TeSys termékcsalád része, amely a lényeges védelmi funkciókat biztosítja a legjobb ár-érték arányban, kompromisszumok nélkül. A termék kompatibilis a LC1E200...630 típusú kontaktorokkal, így könnyen integrálható meglévő rendszerekbe is. Működési feszültsége maximum 690V AC, amely ideálissá teszi ipari alkalmazásokhoz. A relé különösen érzékeny a fáziskiesésre - az IEC 60947-4-1 szabványnak megfelelően 130%-os kioldási áramot biztosít két fázison, miközben a harmadik fázis 0-n marad, ezáltal megbízhatóan detektálja az esetleges fáziskimaradásokat.
A termék kiemelkedő műszaki paraméterekkel rendelkezik, mint például az 1,14 +/- 0,06 Ir kioldási küszöb az IEC 60947-4-1 szabványnak megfelelően. Mechanikai robusztussága is figyelemre méltó: 11 ms időtartamú, 6 Gn erejű ütéseknek áll ellen az IEC 60068-2-7 szerint, valamint 3 GN amplitúdójú rezgéseket is elvisel az IEC 60068-2-6 szabványnak megfelelően. A működési hőmérséklet-tartománya -20...60 °C kompenzáció nélkül, illetve -20...70 °C derating-gel (teljesítménycsökkentéssel). Ez a hőmérséklet-kompenzáció biztosítja, hogy a relé megfelelően működjön változó környezeti hőmérséklet mellett is, ami különösen fontos olyan ipari környezetben, ahol a hőmérséklet jelentősen ingadozhat. A termék IP00 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és TH védőkezeléssel az IEC 60068 szerint.
A Schneider Electric LRE485 hőkioldó relé segédérintkező összetétele 1NO + 1NC (egy nyitó és egy záró), mely 5A konvencionális szabad levegőáramú termikus áramot biztosít a jelzőáramkör számára. A helyi jelzés a kioldásjelző révén történik, a vezérlés pedig piros stop nyomógombbal és zöld reset nyomógombbal valósítható meg. A csatlakozás jelzőáramkörnél csavarkötésű sorkapcsokkal történik, amelyek 1-2,5 mm² keresztmetszetű vezetékeket fogadnak, míg a teljesítmény áramkörhöz saruk vagy sínek használhatók. A javasolt meghúzási nyomaték teljesítményáramköri csatlakozásnál 35 Nm (M10 csavaroknál), jelzőáramköri sorkapcsoknál pedig 1,7 Nm. A termék méretei: 134 mm magas, 180 mm széles és 134 mm mély, csatlakozási távolsága 48 mm.
Schneider Electric Easypact TVS - LRE485 -Hőkioldó műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális termikus túlterhelésvédelmi relé
Rövid terméknév: LRE
Relé alkalmazása: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram 130% Ir értéken két fázison, a harmadik 0-n az IEC 60947-4-1 szerint
Kiegészítő adatok
Termék kompatibilitás: LC1E200...630
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési támogatás: Kontaktor alatt, Szerelőlap
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Termikus védelem beállítási tartomány: 174...279 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint
Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőáramú termikus áram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték besorolás: 315 A gG teljesítményáramkörhöz
315 A aM teljesítményáramkörhöz
5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlési típus: Piros stop nyomógomb
Zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozási távolság: 48 mm
Csatlakozások - terminálok
Jelzőáramkör: csavaros kapocsterminálok 2 1...2,5 mm² - kábelmerevség: rugalmas kábelvég nélkül
csavaros kapocsterminálok 2 1...2,5 mm² - kábelmerevség: rugalmas kábelvéggel
csavaros kapocsterminálok 2 1...2,5 mm² - kábelmerevség: szilárd kábelvég nélkül
Teljesítményáramkör: saruk
sínek - sínek keresztmetszete: 4 x 25 mm
Méretek
Magasság: 134 mm
Szélesség: 180 mm
Mélység: 134 mm
Környezet
Szabványok: IEC 60947-4-1
IEC 60947-5-1
Terméktanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP00 az IEC 60529 szerint
Működési környezeti hőmérséklet: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint
-20...70 °C leértékeléssel
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
