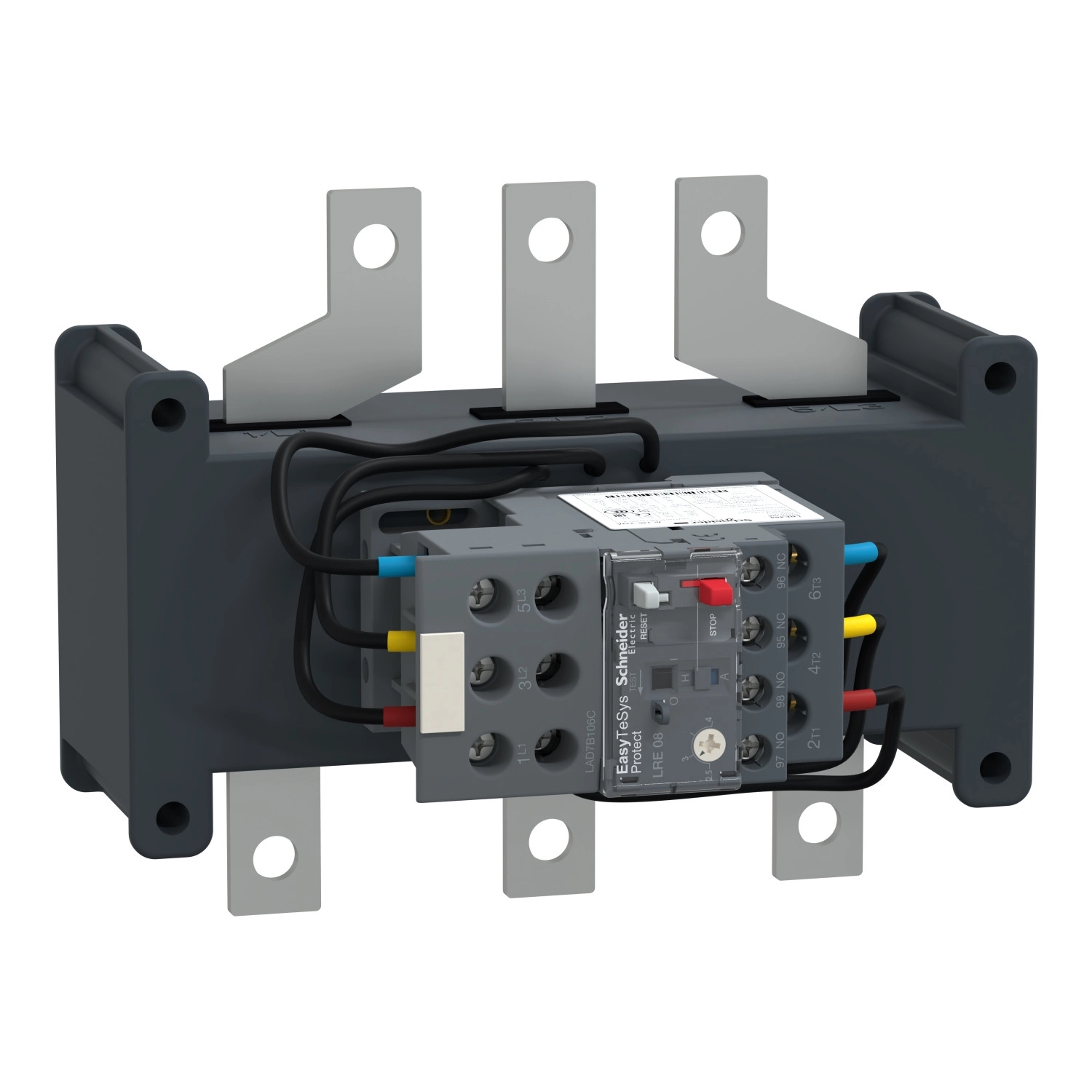

A Schneider Electric Easy TeSys Protect sorozatú LRE484 típusú differenciál hőkioldó relé a megbízható motorvédelem alapvető eszköze. Ez a kompakt kialakítású, 146-234A tartományban működő, 10A védelmi osztályú termék optimális választás ipari és kereskedelmi alkalmazásokhoz, ahol a motorok túlterhelés, fáziskiesés és egyéb meghibásodások elleni védelme kritikus fontosságú.
Az LRE484 hőkioldó a Easy TeSys termékcsalád tagjaként tökéletes kompatibilitást biztosít az LC1E200...630 mágneskapcsolókkal. A készülék a legszigorúbb nemzetközi szabványoknak megfelelően készül, beleértve az IEC 60947-4-1 előírásait. Az eszköz különlegessége a magas fokú fáziskiesés-érzékenység, amely a névleges áram 130%-os szintjénél történő kioldást biztosít két fázison, míg a harmadik fázison 0 értéknél, így hatékonyan védi a motort az aszimmetrikus táplálás okozta károsodásoktól. A hőkioldási osztály (Class 10A) garantálja a gyors megszakítást túlterhelés esetén, megakadályozva ezzel a motor túlmelegedését és az esetleges meghibásodásokat.
A relé működési feszültsége maximum 690V AC, és kiváló szigetelési jellemzőkkel rendelkezik. A szigetelési feszültség (Ui) 690V, míg a lökőfeszültség-állóság (Uimp) 6 kV, ami magas fokú villamos biztonságot nyújt még ipari környezetben is. Az eszköz kiemelkedő mechanikai robusztussággal is rendelkezik, ellenáll akár 6G erejű ütéseknek (11 ms időtartamig) és 3G erősségű vibrációknak, így a legzordabb ipari körülmények között is megbízhatóan működik. Az LRE484 segédérintkezői (1NO+1NC) lehetővé teszik a jelzések és vezérlőáramkörök kiépítését, a hőkioldási állapot jelzésére trip indikátor szolgál.
A termék telepítési rugalmassága figyelemre méltó, hiszen közvetlenül a mágneskapcsoló alá vagy lemezre is felszerelhető. Az LRE484 hőkioldó -20°C és +60°C közötti környezeti hőmérsékleten üzemeltethető derátolás nélkül, míg -20°C és +70°C között derátolással használható. Hőmérséklet-kompenzációja -20°C és +60°C között biztosított. A 146-234A között állítható kioldási áramerősség-tartomány révén sokféle motormérethez adaptálható, miközben a kioldási küszöbérték pontosan 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően. A csatlakozás tekintetében a tápáramkör fülek vagy sínek segítségével köthető be, míg a jelzőáramkör csavaros sorkapcsokon keresztül 1-2,5 mm² keresztmetszetű vezetékekkel csatlakoztatható.
Schneider Electric Easypact TVS - LRE484 -Hőkioldó műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciál hőkioldó relé
Rövid terméknév: LRE
Relé alkalmazás: Motorvédelem
Fáziskiesés érzékenység
Kioldó áram 130% Ir két fázison, a harmadik 0 értéknél, az IEC 60947-4-1 szabványnak megfelelően
Kompatibilitás és hálózati jellemzők
Termék kompatibilitás: LC1E200...630
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési és védelmi jellemzők
Rögzítési mód: Mágneskapcsoló alatt vagy lemezen
Hőkioldási osztály: Class 10A az IEC 60947-4-1 szabványnak megfelelően
Jelzési funkció: Relé kioldás jelző
Hőkioldási beállítási tartomány: 146...234 A
Kioldási küszöb: 1.14 ± 0.06 Ir az IEC 60947-4-1 szabványnak megfelelően
Mechanikai robusztusság
Ütésállóság: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint
Rezgésállóság: 3 GN az IEC 60068-2-6 szerint
Elektromos jellemzők
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegős hőáram [Ith]: 5 A jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: <= 690 V AC
Kapcsolódó biztosíték névleges értéke: 315 A gG tápáramkörhöz
250 A aM tápáramkörhöz
5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges impulzus-állósági feszültség [Uimp]: 6 kV
Jelzés és vezérlés
Helyi jelzés: Trip (kioldás) jelző
Vezérlés típusa: Piros stop nyomógomb
Zöld reset nyomógomb
Üzemi feltételek
Hőmérséklet kompenzáció: -20...60 °C
Csatlakozási távolság: 48 mm
Csatlakozások
Jelzőáramkör: csavaros sorkapcsok 2 x 1...2.5 mm² - vezeték típusa: rugalmas, érvég nélkül
Jelzőáramkör: csavaros sorkapcsok 2 x 1...2.5 mm² - vezeték típusa: rugalmas, érvéggel
Jelzőáramkör: csavaros sorkapcsok 2 x 1...2.5 mm² - vezeték típusa: tömör, érvég nélkül
Tápáramkör: fülek vagy sínek - sínek keresztmetszete: 3 x 25 mm
Meghúzási nyomatékok
Tápáramkör: 35 N.m - síneknél M10
Tápáramkör: 35 N.m - füleknél M10
Jelzőáramkör: 1.7 N.m - csavaros sorkapcsoknál
Méretek és tömeg
Magasság: 134 mm
Szélesség: 180 mm
Mélység: 134 mm
Környezeti jellemzők
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP00 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C derátolás nélkül az IEC 60947-4-1 szerint
-20...70 °C derátolással
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
