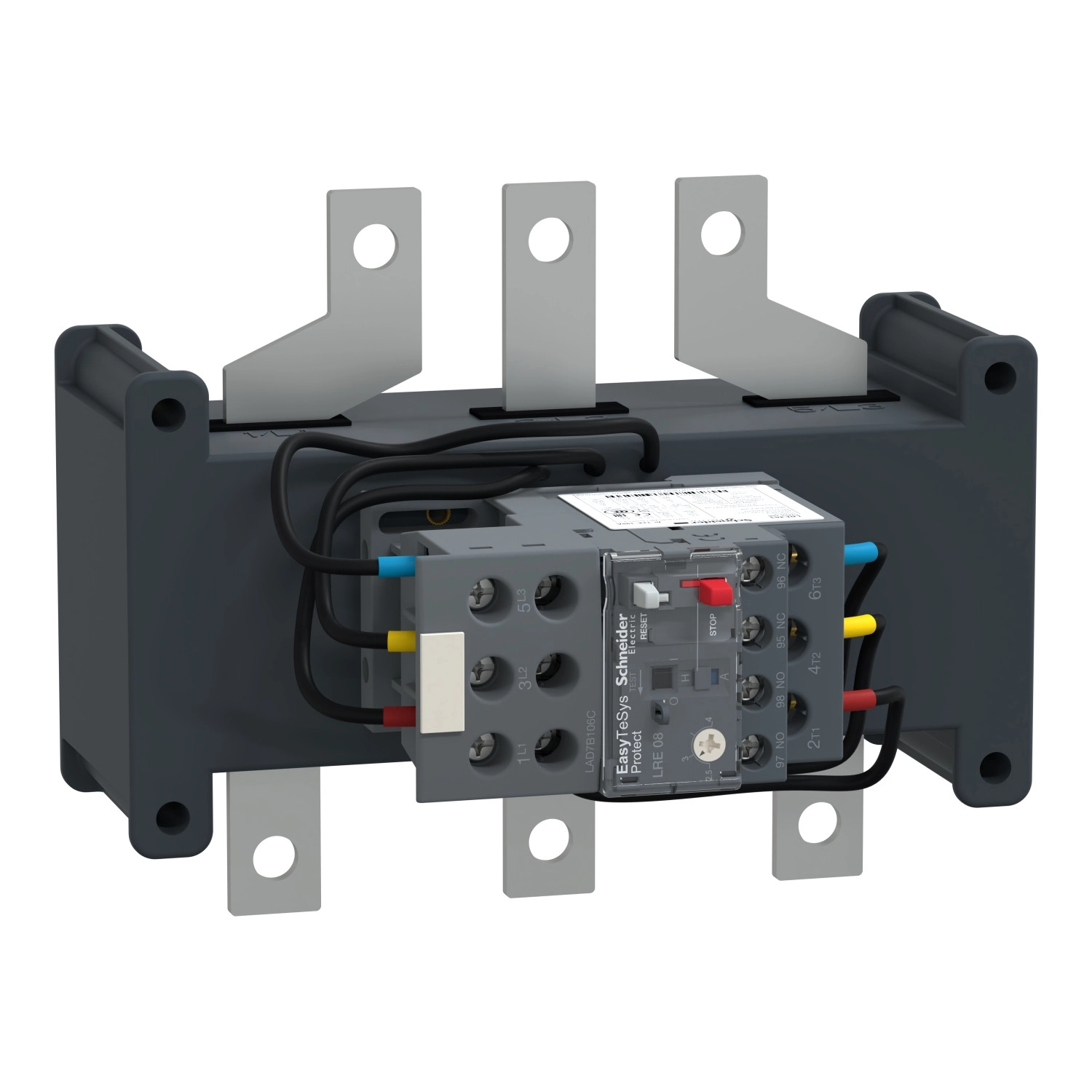

A Schneider Electric Easy TeSys Protect LRE483 egy differenciális termikus túlterhelés relé, amely kifejezetten motorvédelmi alkalmazásokra lett tervezve. Ez a professzionális villamos berendezés a 124-198A áramtartományban működik, és Class 10A védelmi osztállyal rendelkezik az IEC 60947-4-1 szabvány szerint. Az LRE483 modell tökéletes megoldást kínál az ipari környezetben működő elektromos motorok védelmére túlterhelés, fázisvesztés és tartósan leterhelt forgórész-állapotok ellen.
A relé érzékeli a fázisvesztést, és automatikusan kiold, ha a névleges áramerősség 130%-a két fázison jelentkezik (a harmadik nullára csökken), megfelelve az IEC 60947-4-1 szabványnak. A kioldási küszöbérték 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint. A termikus túlterhelés védelmet 124-198A között lehet beállítani, így rugalmasan alkalmazható különböző teljesítményű motoroknál. Kompatibilis a LC1E160...630 típusú kontaktorokkal, és közvetlenül a kontaktor alá vagy lapra szerelhető.
Az Easy TeSys Protect LRE483 túlterhelésrelé 50-60 Hz-es váltóáramú hálózatokhoz használható, üzemi feszültsége maximum 690V AC. Rendelkezik 1 NO (nyitó) + 1 NC (záró) segédérintkezővel, ami lehetővé teszi a jelzési funkciók megvalósítását. A jelzőáramkör hagyományos termikus árama levegőben (Ith) 5A. A vezérlés piros stop és zöld reset nyomógombokkal történik, és a készülék kioldásjelző indikátorral is rendelkezik a könnyű állapotfelügyelet érdekében.
A berendezés mechanikailag rendkívül robusztus, képes elviselni 6 Gn erejű ütéseket 11 ms időtartamig (IEC 60068-2-7 szerint), valamint 3 GN rezgést (IEC 60068-2-6 szerint). Az LRE483 szigetelési feszültsége (Ui) 690V az IEC 60947-4-1 szerint, míg névleges lökőfeszültség-állósága (Uimp) 6 kV. A relé -20 és +60°C közötti hőmérséklet-kompenzációval rendelkezik, ami biztosítja a megbízható működést különböző környezeti hőmérsékleteken. A távolság a csatlakozási pontok között 40 mm. Méretei: 131 mm magasság, 180 mm szélesség és 134 mm mélység.
Schneider Electric Easypact TVS - LRE483 -Hőkioldó műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális termikus túlterhelés relé
Rövidített eszköznév: LRE
Relé alkalmazás: Motorvédelem
Fázisvesztés érzékenység: Kioldási áram a névleges 130%-a két fázison, a harmadik 0-ra csökken (IEC 60947-4-1 szabvány szerint)
Kiegészítő jellemzők
Termékkompatibitás: LC1E160...630
Hálózat típus: AC
Hálózati frekvencia: 50...60 Hz
Felszerelési mód: Kontaktor alá vagy lapra
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Termikus védelem beállítási tartomány: 124...198 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőben mért termikus áram [Ith]: 5 A jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: <= 690 V AC
Kapcsolódó biztosíték névleges érték: 250 A gG erősáramú áramkörhöz, 200 A aM erősáramú áramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlési típus: Piros nyomógomb stop funkció, Zöld nyomógomb reset funkció
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozási távolság: 40 mm
Csatlakozások - kapcsok
Jelzőáramkör: csavaros kapcsok 2 1...2,5 mm² - kábelmerevség: rugalmas kábelvég nélkül
Jelzőáramkör: csavaros kapcsok 2 1...2,5 mm² - kábelmerevség: rugalmas kábelvéggel
Jelzőáramkör: csavaros kapcsok 2 1...2,5 mm² - kábelmerevség: tömör kábelvég nélkül
Erősáramú áramkör: saruk
Erősáramú áramkör: sínek - síntartó keresztmetszet: 3 x 20 mm
Fizikai jellemzők
Magasság: 131 mm
Szélesség: 180 mm
Mélység: 134 mm
Környezet
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: IEC, CCC, EAC
Védő kezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP00 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint, -20...70 °C leértékeléssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültségállóság: 6 kV az IEC 60801-5 szerint
