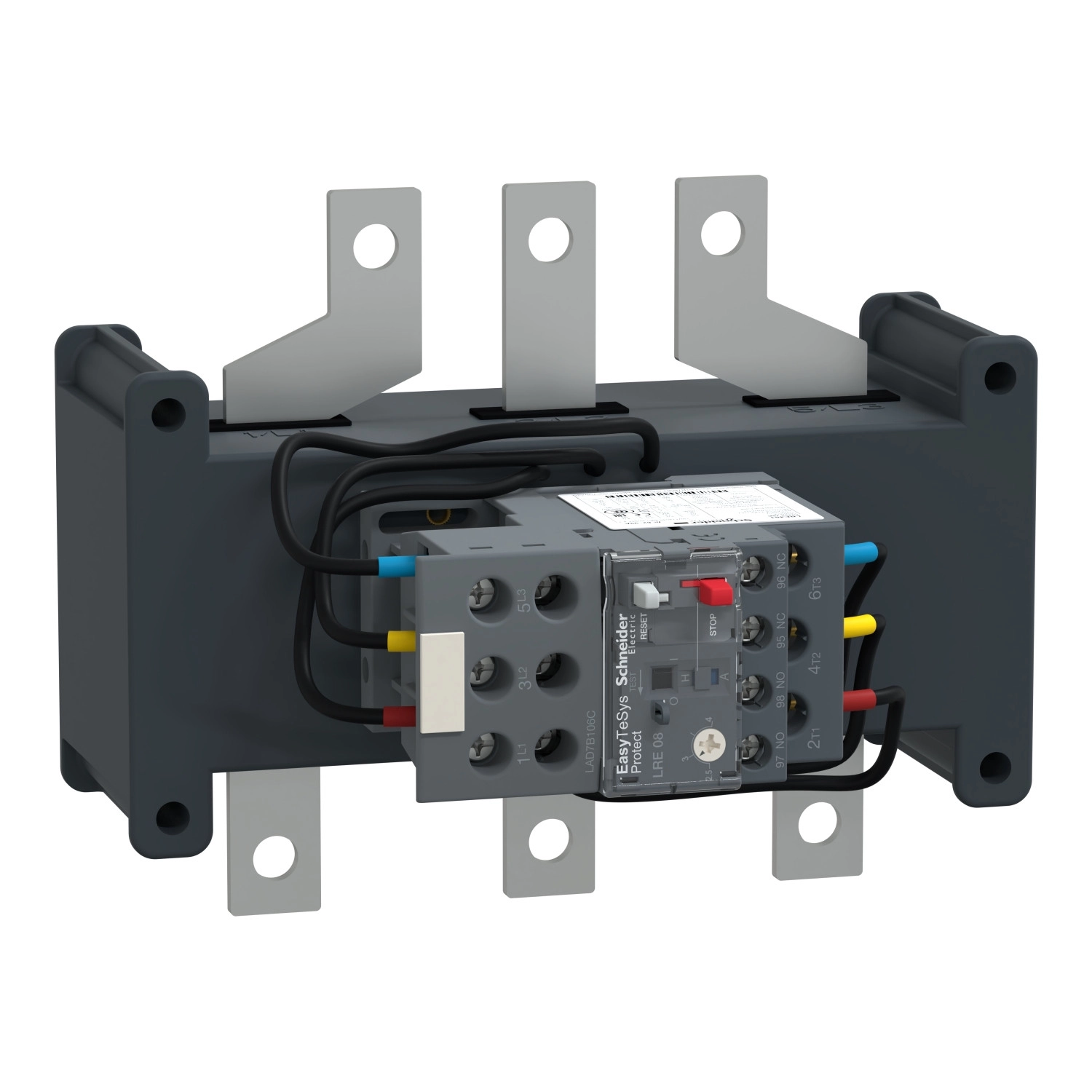

Schneider Electric Easypact TVS - LRE481 -Hőkioldó

Szélesség méret: 175 mm

Hosszúság méret: 275 mm

Magasság méret: 160 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Easypact TVS - LRE481 -Hőkioldó

Name: Schneider Electric Easypact TVS - LRE481 -Hőkioldó
Brand: Schneider Electric
SKU: 3606480325311
Price: 84316 HUF
Availability: InStock

84 316 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric EasyPact TVS hővédelmi relé

A Schneider Electric Easy TeSys Protect LRE481 differenciális hőkioldó relé egy megbízható motorvédelmi komponens, amely ideális választás ipari alkalmazásokhoz. Ez a Class 10A kategóriájú termék 62-99A közötti tartományban állítható hőkioldási árammal rendelkezik, így széles teljesítménytartományban használható különböző motorok védelmére.

Az LRE481 típusú hőkioldó relé kiemelkedő biztonsági funkciókkal rendelkezik, köztük a fáziskiesés elleni védelem, amely az IEC 60947-4-1 szabványnak megfelelően a névleges áram 130%-án old ki két fázis esetén. A relé kioldási küszöbértéke 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően, ami pontos védelmet biztosít túlterhelés esetén. A készülék -20 és +60 °C közötti hőmérséklet-tartományban működik hőmérséklet-kompenzációval, ami a környezeti feltételektől függetlenül megbízható működést garantál.

A készülék kialakítása lehetővé teszi a kontaktor alatti szerelést vagy lapos felületre történő rögzítést, 34,8 mm-es csatlakozási osztással. Mechanikai robusztussága kiemelkedő: 11 ms-ig tartó 6 Gn erejű ütéseknek és 3 Gn vibrációnak is ellenáll az IEC 60068-2-7 és IEC 60068-2-6 szabványoknak megfelelően. Az LC1E120...630 típusú kontaktorokkal kompatibilis, ami sokoldalú felhasználást tesz lehetővé. A relé 1 NO + 1 NC segédérintkezőt tartalmaz, amelyek jelzési funkciókat látnak el 5A konvencionális szabad levegőárammal.

A Schneider Electric LRE481 hőkioldó relé maximálisan 690 V AC névleges üzemi feszültségen használható, szigetelési feszültsége szintén 690 V az IEC 60947-4-1 szabvány szerint. Lökőfeszültség-állósága 6 kV, ami magas fokú védelmet biztosít feszültségcsúcsok ellen. Az erőáramú áramkör ajánlott biztosítéka 160 A gG vagy 125 A aM típusú, míg a jelzőáramkörhöz 5 A gG biztosíték javasolt. A kezelőfelületen piros leállító és zöld reset nyomógombot találunk, valamint kioldásjelző is helyet kapott a könnyű állapotfelismerés érdekében. A készülék méretei: 141 mm magasság, 180 mm szélesség és 134 mm mélység.

Schneider Electric Easypact TVS - LRE481 -Hőkioldó műszaki adatok

Főbb jellemzők

Termékcsalád: Easy TeSys

Terméksorozat: Easy TeSys Protect

Termék vagy komponens típusa: Differenciális hőkioldó relé

Eszköz rövid neve: LRE

Relé alkalmazás: Motorvédelem

Fáziskiesés érzékenység: Kioldási áram a névleges áram 130%-a két fázis esetén, a harmadik 0-nál, az IEC 60947-4-1 szabványnak megfelelően

Kiegészítő információk

Termék kompatibilitás: LC1E120...630

Hálózat típusa: AC

Hálózati frekvencia: 50...60 Hz

Szerelési mód: Kontaktor alatt vagy lapon

Hőkioldó osztály: Class 10A az IEC 60947-4-1 szabványnak megfelelően

Jelzőfunkció: Relé kioldás jelző

Hővédelmi beállítási tartomány: 62...99 A

Kioldási küszöb: 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően

Mechanikai robosztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Vibrációk: 3 GN az IEC 60068-2-6 szerint

Segédérintkező összetétel: 1 NO + 1 NC

Konvencionális szabad levegő hőáram [Ith]: 5 A jelzőáramkörhöz

Névleges üzemi feszültség [Ue]: ≤ 690 V AC

Kapcsolódó biztosíték értéke: 160 A gG erőáramú áramkörhöz, 125 A aM erőáramú áramkörhöz, 5 A gG jelzőáramkörhöz

Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint

Névleges lökőfeszültség-állóság [Uimp]: 6 kV

Helyi jelzés: Kioldás jelző

Vezérlés típusa: Piros leállító nyomógomb, Zöld reset nyomógomb

Hőmérséklet-kompenzáció: -20...60 °C

Csatlakozási osztás: 34,8 mm

Csatlakozások - csatlakozók

Jelzőáramkör: Csavaros bilincs csatlakozók, 2 × 1...2,5 mm² - kábelmerevség: rugalmas kábelvég nélkül

Jelzőáramkör: Csavaros bilincs csatlakozók, 2 × 1...2,5 mm² - kábelmerevség: rugalmas kábelvéggel

Jelzőáramkör: Csavaros bilincs csatlakozók, 2 × 1...2,5 mm² - kábelmerevség: merev kábelvég nélkül

Erőáramú áramkör: Sínek - gyűjtősín keresztmetszete: 3 × 18 mm

Erőáramú áramkör: Csatlakozófülek

Ajánlott meghúzási nyomaték

Erőáramú áramkör: 27,5 Nm - síneken M8

Erőáramú áramkör: 27,5 Nm - csatlakozófüleken M8

Jelzőáramkör: 1,7 Nm - csavaros bilincs csatlakozókon

Méretek

Magasság: 141 mm

Szélesség: 180 mm

Mélység: 134 mm

Környezeti jellemzők

Szabványok: IEC 60947-5-1, IEC 60947-4-1

Terméktanúsítványok: IEC, CCC, EAC

Védőkezelés: TH az IEC 60068 szerint

IP védettségi fokozat: IP00 az IEC 60529 szerint

Környezeti működési hőmérséklet: -20...60 °C teljesítménycsökkentés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkentéssel

Környezeti tárolási hőmérséklet: -60...80 °C

Tűzállóság: 850 °C az IEC 60068-2-1 szerint

Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint

Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint

Termék adatok

Szélesség méret

175 mm

Hosszúság méret

275 mm

Magasság méret

160 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606480325311

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Tömeg

3,005 kg/db

Cikkszám

3606480325311
