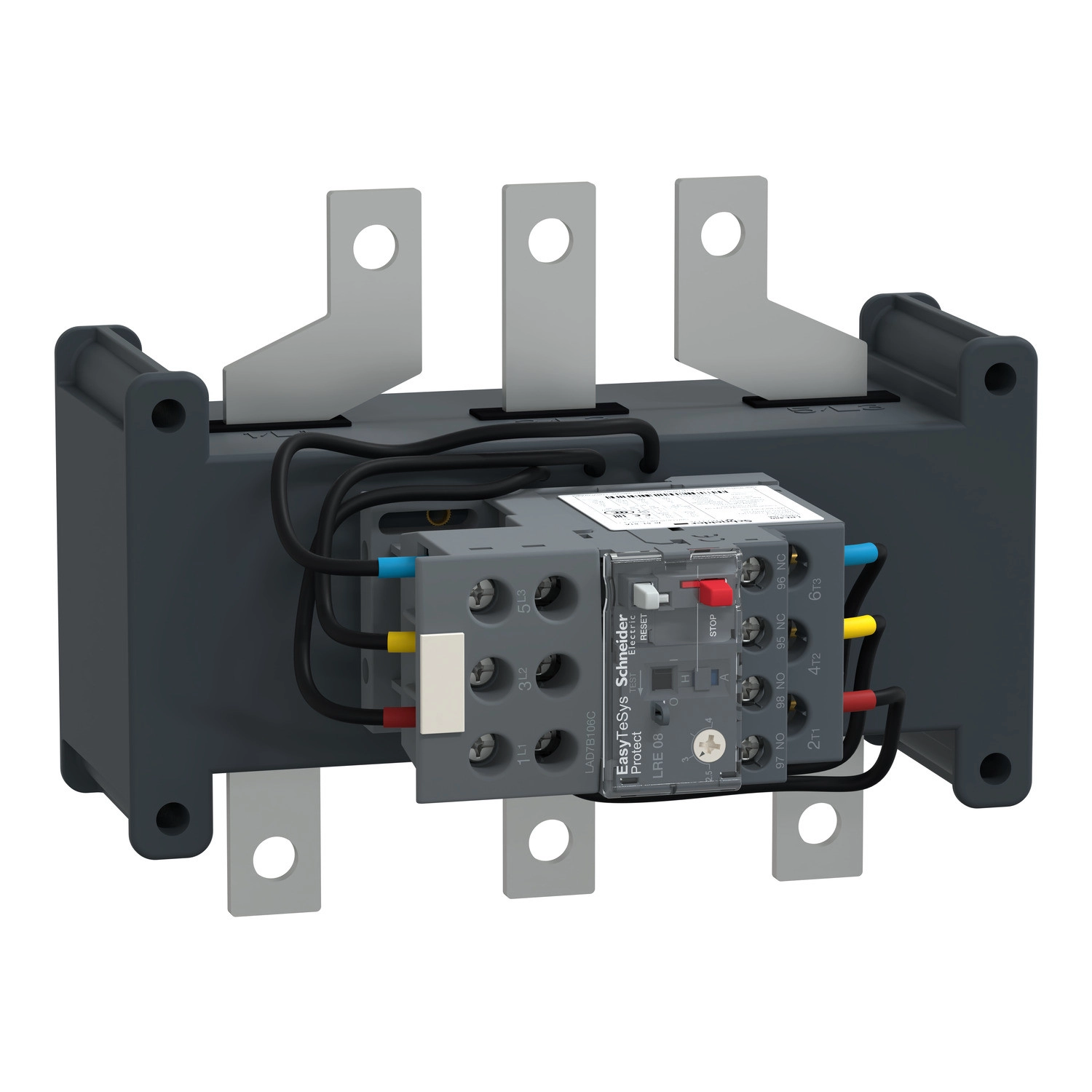

Schneider Electric Easypact TVS - LRE480 -Hőkioldó
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az LRE480 hőkioldó relé kifejezetten AC motorok védelmére tervezték, hatékonyan kezeli a túlterheléseket, fáziskieséseket és a hosszú indítási időt. A relé különösen érzékeny a fáziskiesésre, ami kritikus jelentőségű a motor károsodásának megelőzésében - az IEC 60947-4-1 szabványnak megfelelően a kioldási áram 130%-os értéket ér el két fázison, miközben a harmadik 0-án marad. Ez a funkció döntő fontosságú az aszimmetrikus terhelések esetén, melyek a motor túlmelegedéséhez és idő előtti meghibásodásához vezethetnek. A hőkioldó leoldási küszöbértéke 1.14 +/- 0.06 Ir az IEC 60947-4-1 szabványnak megfelelően, ami precíz védelmet biztosít a kritikus alkalmazásokban is.
A készülék mechanikai robusztussága kiemelkedő - képes elviselni 6 Gn erősségű rázkódásokat 11 ms időtartamig az IEC 60068-2-7 szabványnak megfelelően, valamint 3 GN rezgéseket az IEC 60068-2-6 szerint. A relé kompatibilis az LC1E120...630 kontaktorokkal, és felszerelhető közvetlenül a kontaktor alá vagy szerelőlapra, ami rugalmas telepítési lehetőségeket biztosít. A 50-60 Hz hálózati frekvencián működő készülék -20°C és +60°C közötti hőmérséklet-kompenzációval rendelkezik, így különböző környezeti feltételek mellett is megbízhatóan működik. Az egyszerű kezelhetőséget segíti a piros stop és zöld reset nyomógombbal ellátott vezérlőfelület, valamint a relé állapotát jelző vizuális kioldásjelző. A relé 1 NO + 1 NC segédérintkezővel rendelkezik, ami lehetővé teszi a készülék állapotának távfelügyeletét és integrációját a vezérlőrendszerekbe. A jelzőáramkör hagyományos szabad levegőn mért hőárama 5 A, míg a névleges szigetelési feszültsége 690 V az IEC 60947-4-1 szabványnak megfelelően. A készülék névleges lökőfeszültség-állósága 6 kV, ami megfelelő védelmet nyújt a hálózati tranziensek ellen.
LRE480 műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális hőkioldó relé
Eszköz rövid neve: LRE
Relé alkalmazása: Motorvédelem
Fáziskiesés-érzékenység: Kioldási áram 130% of Ir két fázison, a harmadik 0-án az IEC 60947-4-1 szerint
Kiegészítő jellemzők
Termékkompatibilitás: LC1E120...630
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési tartó: Kontaktor alatt, Szerelőlap
Termikus túlterhelésvédelmi osztály: Class 10A az IEC 60947-4-1 szerint
Jelzőfunkció: Relé kioldásjelző
Hővédelem beállítási tartomány: 51...81 A
Kioldási küszöbérték: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Rázkódások: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőn mért hőáram [Ith]: 5 A a jelzőáramkörre
Névleges üzemi feszültség [Ue]: <= 690 V AC
Kapcsolódó biztosíték besorolás: 125 A gG az erősáramú áramkörre, 100 A aM az erősáramú áramkörre, 5 A gG a jelzőáramkörre
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros stop nyomógomb, Zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozási osztás: 34.8 mm
Csatlakozások - kapcsok
Jelzőáramkör: csavaros szorítókapcsok 2 1...2.5 mm² - kábel merevség: hajlékony kábelvég nélkül
Jelzőáramkör: csavaros szorítókapcsok 2 1...2.5 mm² - kábel merevség: hajlékony kábelvéggel
Jelzőáramkör: csavaros szorítókapcsok 2 1...2.5 mm² - kábel merevség: tömör kábelvég nélkül
Erősáramú áramkör: sínek - gyűjtősín keresztmetszet: 3 x 18 mm
Erősáramú áramkör: kábelsaruk
Ajánlott meghúzási nyomaték
Erősáramú áramkör: 27.5 N.m - síneken M8
Erősáramú áramkör: 27.5 N.m - kábelsarukon M8
Jelzőáramkör: 1.7 N.m - csavaros szorítókapcsokon
Méretek
Magasság: 141 mm
Szélesség: 180 mm
Mélység: 134 mm
Környezeti jellemzők
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP00 az IEC 60529 szerint
Környezeti működési léghőmérséklet: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint, -20...70 °C leértékeléssel
Tárolási környezeti léghőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
