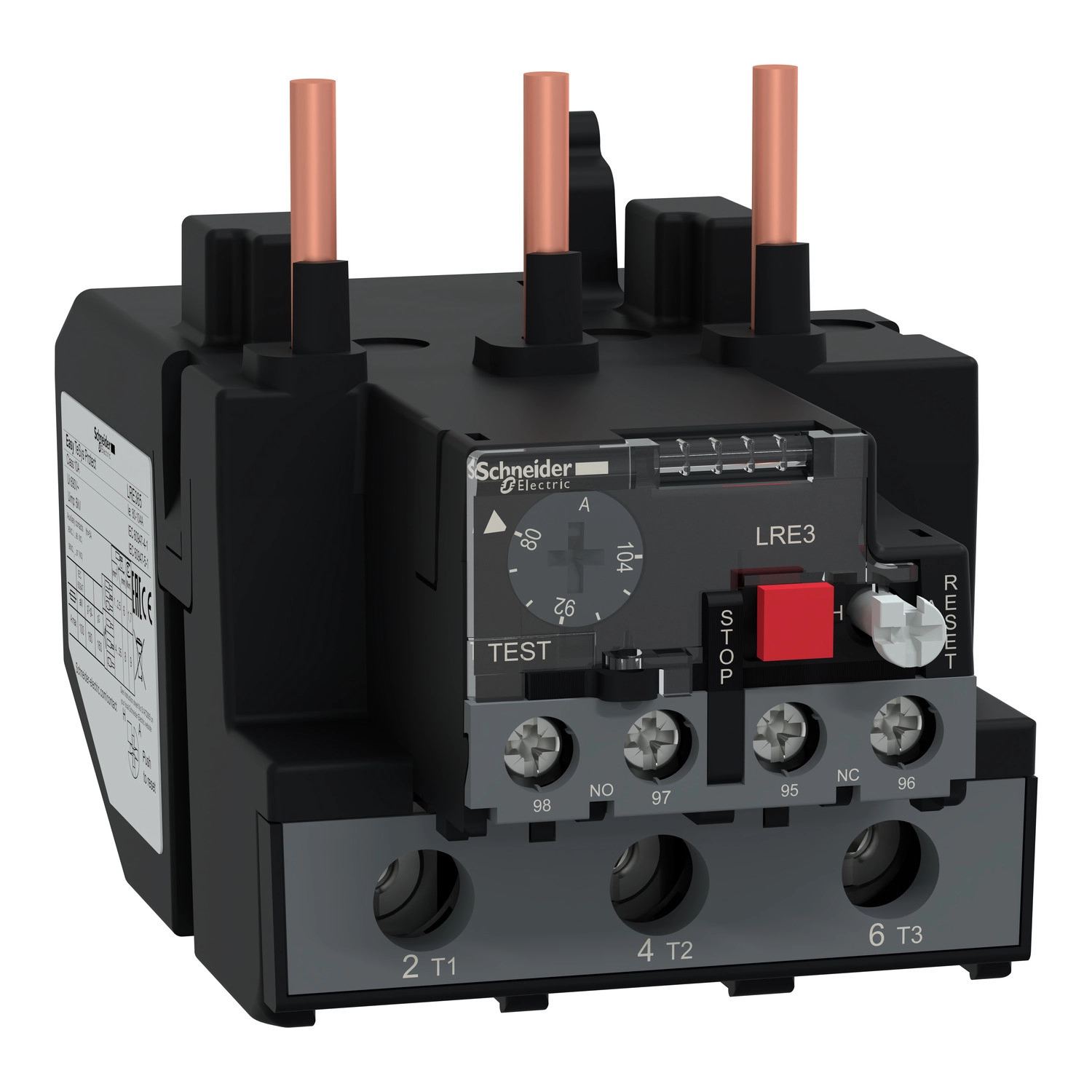

A Schneider Electric Easy TeSys Protect LRE365 egy professzionális, differenciális termikus túlterhelés relé, amely kifejezetten LC1E95 típusú mágneskapcsolókhoz lett tervezve. Ez a megbízható villamos védelmi eszköz kiváló megoldást nyújt a motorok túlterhelés elleni védelmére az ipari alkalmazásokban.
A Schneider Electric LRE365 túlterhelés relé 80-104A közötti áramerősség-tartományban állítható, így precízen illeszthető a védett motor névleges áramfelvételéhez. A Class 10A védelmi osztályba sorolt eszköz megfelel az IEC 60947-4-1 szabványnak, amely biztosítja a gyors kioldást túlterhelés esetén, miközben kellő ellenállást mutat a normál üzemi áramlökésekkel szemben. A relé érzékeli a fáziskimaradást is - az IEC 60947-4-1 szabványnak megfelelően a kioldási áram eléri a névleges áram 130%-át két fázison, míg a harmadik fázis árammentessé válik. Ez a funkció kritikus fontosságú a háromfázisú motorok egyfázisú üzem elleni védelmére, amely súlyos motor-károsodást okozhat.
A LRE365 túlterhelés relé számos praktikus jellemzővel rendelkezik, amelyek egyszerűbbé teszik a használatát. Rendelkezik kioldásjelzővel, amely vizuális visszajelzést ad a relé állapotáról, valamint piros leállító és zöld reset nyomógombokkal a könnyű kezelhetőség érdekében. A termék -20 és +60°C közötti hőmérséklet-kompenzációval is rendelkezik, biztosítva a megbízható működést különböző környezeti feltételek mellett. A névleges üzemi feszültség maximum 690V AC, az impulzus-állóság pedig 6 kV, amely kimagasló védelmet nyújt a túlfeszültség-impulzusok ellen. A szigetelési feszültség szintén 690V az IEC 60947-4-1 szerint.
A mechanikai robusztusság terén is kiemelkedő paraméterekkel büszkélkedhet: az IEC 60068-2-7 szabvány szerint 11 ms-ig tartó 6 Gn erősségű ütéseket, valamint az IEC 60068-2-6 szerint 3 GN erősségű vibrációt is képes elviselni. A segédérintkező-konfiguráció 1 NO (záró) + 1 NC (nyitó), amely 5A hagyományos szabad levegő termikus áramerősséggel rendelkezik a jelzőáramkörben. Az IP20 védettségi szint megfelelő védelmet biztosít a relének normál üzemi körülmények között. A túlterhelés relé többféle módon is telepíthető: közvetlenül a mágneskapcsoló alá, szerelőlapra vagy sínre, speciális kiegészítőkkel.
A Schneider Electric LRE365 túlterhelés relé csatlakozási lehetőségei rugalmasak: a jelzőáramkörhöz 1-2,5 mm² keresztmetszetű, míg a teljesítményáramkörhöz 4-35 mm² keresztmetszetű vezetékek csatlakoztathatók, mind rugalmas, mind tömör kivitelben. A csatlakozások csavaros kapcsokkal történnek, amelyeknél a javasolt meghúzási nyomaték a teljesítményáramkörnél 9 Nm, a jelzőáramkörnél pedig 1,7 Nm. Az eszköz méretei kompaktak: 54 mm magasság, 70 mm szélesség és 113 mm mélység, ami megkönnyíti a beépítést kapcsolószekrényekbe vagy más szűk helyekre.
Schneider Electric Easypact TVS - LRE365 -hőfokvédelmi relé 80...104A műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Termék vagy komponens típus: Differenciális termikus túlterhelés relé
Eszköz rövid neve: LRE
Relé alkalmazás: Motorvédelem
Fáziskimaradás érzékenység: Kioldó áram 130% Ir két fázison, az utolsó 0-nál az IEC 60947-4-1 szerint
Kiegészítő információk
Termékkompatiblitás: LC1E95
Hálózat típus: AC
Hálózati frekvencia: 50...60 Hz
Szerelési támogatás: Mágneskapcsoló alatt, Lemezre (speciális kiegészítőkkel), Sínre (speciális kiegészítőkkel)
Termikus túlterhelés osztály: Class 10A az IEC 60947-4-1 szerint
Jelzés funkció: Relé kioldás jelző
Termikus védelem beállítási tartomány: 80...104 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező konfiguráció: 1 NO + 1 NC
Hagyományos szabad levegő termikus áram [Ith]: 5 A jelzőáramkörnél
Névleges üzemi feszültség [Ue]: <= 690 V AC
Társított biztosíték névleges áramerőssége: 80 A aM teljesítményáramkörnél, 160 A gG teljesítményáramkörnél, 5 A gG jelzőáramkörnél
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típus: Piros nyomógomb leállítás:, Zöld nyomógomb reset:
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozás - kapcsok
Jelzőáramkör: csavaros kapcsok 2 1...2,5 mm² - kábelmerevség: rugalmas kábelvég nélkül, csavaros kapcsok 2 1...2,5 mm² - kábelmerevség: rugalmas kábelvéggel, csavaros kapcsok 2 1...2,5 mm² - kábelmerevség: tömör kábelvég nélkül
Teljesítményáramkör: csavaros kapcsok 1 4...35 mm² - kábelmerevség: rugalmas kábelvég nélkül, csavaros kapcsok 1 4...35 mm² - kábelmerevség: rugalmas kábelvéggel, csavaros kapcsok 1 4...35 mm² - kábelmerevség: tömör kábelvég nélkül
Javasolt meghúzási nyomaték: Teljesítményáramkör: 9 N.m - csavaros kapcsoknál, Jelzőáramkör: 1,7 N.m - csavaros kapcsoknál
Méretek és tömeg
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Környezeti feltételek
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Működési környezeti léghőmérséklet: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint, -20...70 °C leértékeléssel
Tárolási környezeti léghőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
