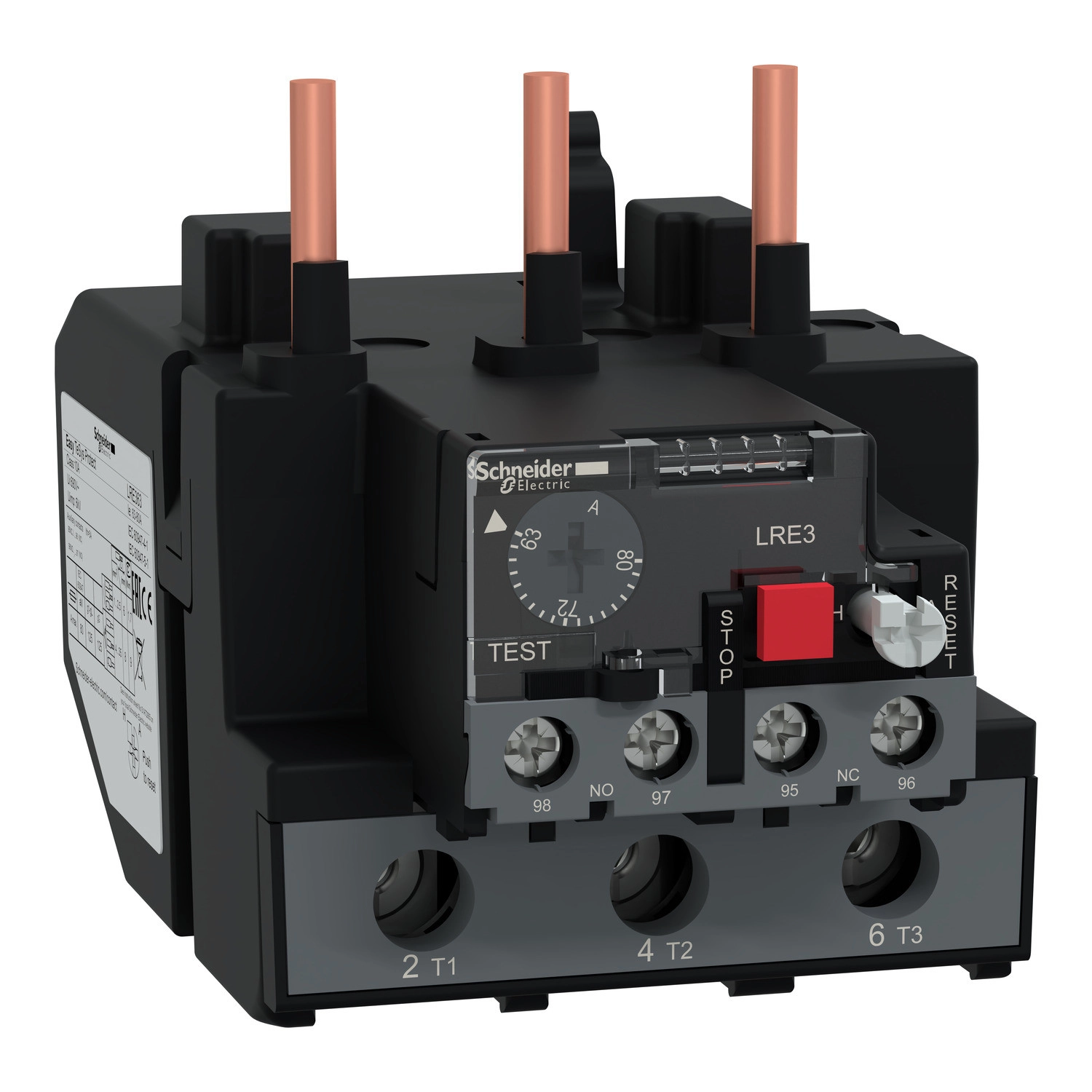

A Schneider Electric Easy TeSys Protect termékcsaládba tartozó LRE363 differenciális hőkioldós túlterhelésvédelmi relé professzionális megoldást kínál a modern ipari környezet motorvédelmi igényeire. Ez a megbízható eszköz kifejezetten a 63-80A tartományban működő motorok védelméhez lett kifejlesztve, Class 10A védelmi osztályba sorolható az IEC 60947-4-1 szabvány szerint.
A relé fő rendeltetése a motorok védelme túlterhelés, fáziskiesés és egyéb üzemi rendellenességek esetén. Az eszköz érzékeli a fáziskiesést, ilyenkor 130%-os Ir kioldási áramerősséggel működik két fázison, míg a harmadik fázis 0-ra csökken, teljesen megfelelve az IEC 60947-4-1 szabványnak. A kioldási küszöb pontosan 1.14 +/- 0.06 Ir értéken található, ami rendkívül megbízható védelmet biztosít a kritikus ipari alkalmazások során. A hőkioldás állítási tartománya 63-80A között található, ami rugalmas beállítási lehetőséget biztosít különböző teljesítményigényű alkalmazásokhoz.
Az LRE363 relé kiváló kompatibilitást mutat az LC1E80...95 típusú kontaktorokkal, ami lehetővé teszi a problémamentes integrációt a már meglévő rendszerekbe. Felszerelése történhet közvetlenül a kontaktor alá, speciális tartozékokkal lemezre, vagy sínre is rögzíthető. A relé AC hálózatokon alkalmazható, 50-60 Hz frekvenciatartományban. Az eszköz 690V-ig terjedő névleges üzemi feszültséggel rendelkezik, valamint 690V szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal bír az IEC 60947-4-1 szabványnak megfelelően. A termék kiegészítő kontaktus összetétele 1NO + 1NC, ami sokoldalú vezérlési és jelzési funkciókat tesz lehetővé.
A relé kiemelkedő mechanikai robusztussággal rendelkezik: 6 Gn, 11 ms időtartamú ütésállósággal az IEC 60068-2-7 szerint, valamint 3 GN rezgésállósággal az IEC 60068-2-6 szerint, ami hosszú élettartamot biztosít még a legigényesebb ipari környezetben is. A jelzőáramkör hagyományos szabad levegőn történő termikus árama 5A, a teljesítmény áramkörhöz 125A gG vagy 80A aM biztosíték, a jelzőáramkörhöz pedig 5A gG biztosíték javasolt. A termék helyi jelzéssel rendelkezik a kioldás észlelésére, valamint piros Stop nyomógombbal és zöld Reset nyomógombbal van felszerelve. A készülék -20...60°C közötti hőmérséklet-kompenzációval rendelkezik, ami széles működési hőmérséklet-tartományt biztosít. A termék méretei: 54 mm magasság, 70 mm szélesség, 113 mm mélység, így kompakt kialakítással illeszkedik az elosztószekrénybe vagy kapcsolóberendezésbe.
Schneider Electric Easypact TVS - LRE363 -hőfokvédelmi relé 63...80A műszaki adatok
Fő jellemzők
Termékvonal: Easy TeSys
Termékcsalád: Easy TeSys Protect
Termék vagy komponens típusa: Differenciális hőkioldós túlterhelésvédelmi relé
Eszköz rövid neve: LRE
Relé alkalmazás: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram 130 % Ir két fázison, a harmadik 0-ra csökken az IEC 60947-4-1 szerint
Kiegészítő információk
Termék kompatibilitás: LC1E80...95
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alatt, Lemezen, speciális tartozékokkal, Sínen, speciális tartozékokkal
Hővédelmi osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Hővédelmi beállítási tartomány: 63…80 A
Kioldási küszöb: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütésállóság: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgésállóság: 3 GN az IEC 60068-2-6 szerint
Kiegészítő érintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőn termikus áramerősség [Ith]: 5 A jelzőáramkör esetén
Névleges üzemi feszültség [Ue]: <= 690 V AC
Társított biztosíték névleges értéke: 125 A gG teljesítmény áramkörhöz, 80 A aM teljesítmény áramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Helyi jelzés: Kioldás jelző
Vezérlési típus: Piros Stop nyomógomb, Zöld Reset nyomógomb
Hőmérséklet-kompenzáció: -20…60 °C
Csatlakozások - sorkapcsok
Jelzőáramkör: csavaros kapocs 2 1…2.5 mm² - kábel merevség: hajlékony kábelcsatlakozás nélkül
Jelzőáramkör: csavaros kapocs 2 1…2.5 mm² - kábel merevség: hajlékony kábelcsatlakozással
Jelzőáramkör: csavaros kapocs 2 1…2.5 mm² - kábel merevség: merev kábelcsatlakozás nélkül
Teljesítmény áramkör: csavaros kapocs 1 4…35 mm² - kábel merevség: hajlékony kábelcsatlakozás nélkül
Teljesítmény áramkör: csavaros kapocs 1 4…35 mm² - kábel merevség: hajlékony kábelcsatlakozással
Teljesítmény áramkör: csavaros kapocs 1 4…35 mm² - kábel merevség: merev kábelcsatlakozás nélkül
Javasolt meghúzási nyomaték: Teljesítmény áramkör: 9 N.m - csavaros kapocs esetén, Jelzőáramkör: 1.7 N.m - csavaros kapocs esetén
Méretek
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Környezet
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20…60 °C teljesítménycsökkentés nélkül az IEC 60947-4-1 szerint, -20…70 °C teljesítménycsökkentéssel
Tárolási környezeti hőmérséklet: -60…80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség állóság: 6 kV az IEC 60801-5 szerint
