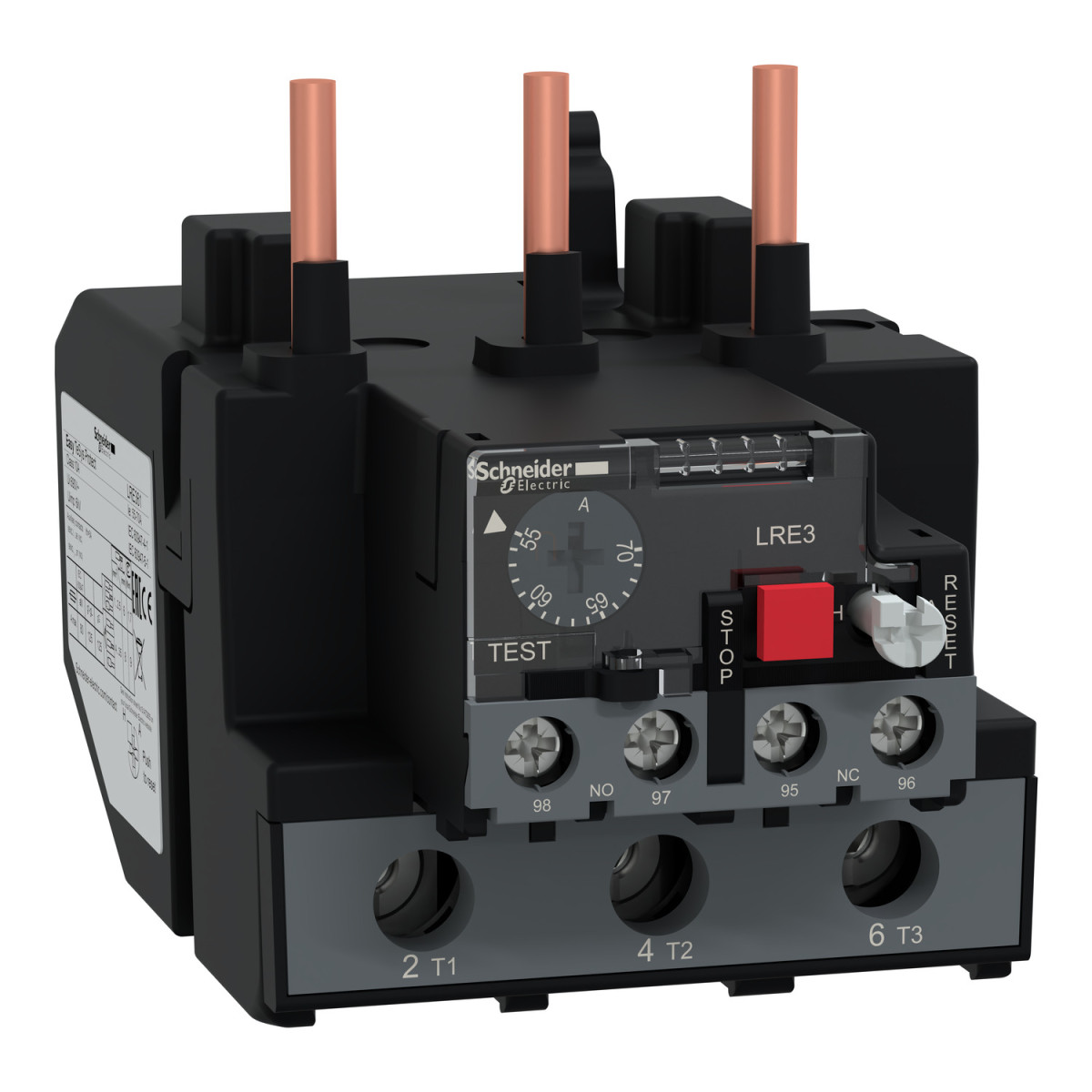

A Schneider Electric Easy TeSys Protect LRE361 differenciális termikus túlterhelés relé az egyik legmegbízhatóbb megoldás a motorvédelemre, amely kiemelkedő biztonságot és tartósságot kínál a 55-70A közötti tartományban. A készülék Class 10A védelmi osztályba tartozik az IEC 60947-4-1 szabványnak megfelelően, és kifejezetten az LC1E80-95 kontaktorokkal való használatra tervezték, így tökéletes kompatibilitást biztosít a rendszeredben.
Az LRE361 túlterhelés relé érzékeli a fáziskieséseket, 130%-os kioldási áramot biztosít két fázison, a harmadikon 0-át az IEC 60947-4-1 szabványnak megfelelően. A készülék rendelkezik túlmelegedési védelem beállítási tartománnyal, amely 55 és 70 A között állítható, valamint az 1,14 +/- 0,06 Ir kioldási küszöbértékkel, ami pontos és megbízható védelmet nyújt. A készüléken található relé kioldás jelző és hőmérséklet szabályozó funkció is, amelyek nagyban megkönnyítik a készülék használatát és a megfelelő működés ellenőrzését.
A készülék kiemelkedő mechanikai robusztussággal rendelkezik, ellenáll a 6 Gn-es ütéseknek 11 ms-on keresztül az IEC 60068-2-7 szabványnak megfelelően, valamint a 3 GN-es rezgéseknek az IEC 60068-2-6 szabvány szerint. A segédérintkezők összetétele 1 NO + 1 NC, a jelző áramkör hagyományos, szabad levegőn történő termikus árama 5 A. A készülék névleges üzemi feszültsége legfeljebb 690 V AC, névleges szigetelési feszültsége 690 V az IEC 60947-4-1 szabványnak megfelelően, névleges lökőfeszültség-állósága pedig 6 kV. A teljesítmény áramkör ajánlott biztosítékai: 125 A gG vagy 80 A aM, míg a jelző áramkör esetében 5 A gG ajánlott.
A Schneider Electric Easy TeSys Protect LRE361 relé könnyen felszerelhető a kontaktor alá, de specifikus kiegészítőkkel lemezre vagy sínre is rögzíthető. A vezérlés piros stop nyomógombbal és zöld reset nyomógombbal történik, továbbá a készülék rendelkezik -20 és 60 °C közötti hőmérséklet-kompenzációval. A relé csatlakozásait tekintve a jelző áramkör 2 db 1-2,5 mm² keresztmetszetű kábellel csatlakoztatható csavaros kapcsokkal, míg a teljesítmény áramkör 1 db 4-35 mm² keresztmetszetű kábellel. A készülék kompakt méretekkel rendelkezik: magassága 54 mm, szélessége 70 mm, mélysége pedig 113 mm.
Schneider Electric Easypact TVS - LRE361 műszaki adatok
Alap jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Terméktípus: Differenciális termikus túlterhelés relé
Eszköz rövid neve: LRE
Relé alkalmazás: Motorvédelem
Fáziskimaradás érzékenység: Kioldási áram 130% Ir két fázison, a harmadikon 0 (IEC 60947-4-1 szerint)
Kiegészítő információk
Termék kompatibilitás: LC1E80...95
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alatt, lemezen (speciális tartozékokkal), sínen (speciális tartozékokkal)
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldás jelző
Termikus védelem beállítási tartomány: 55…70 A
Kioldási küszöbérték: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Mechanikai szilárdság: Ütés: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgés: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőben mért termikus áram [Ith]: 5 A (jelzőáramkör)
Névleges üzemi feszültség [Ue]: <= 690 V AC
Kapcsolódó biztosíték névleges értéke: 125 A gG (teljesítmény áramkör), 80 A aM (teljesítmény áramkör), 5 A gG (jelző áramkör)
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Helyi jelzés: Kioldás jelző
Vezérlés típusa: Piros nyomógomb (leállítás), Zöld nyomógomb (visszaállítás)
Hőmérséklet-kompenzáció: -20…60 °C
Csatlakozások - kapcsok
Jelzőáramkör: csavaros kapcsok 2 x 1…2,5 mm² - rugalmas kábel véggel vagy anélkül, tömör kábel
Teljesítmény áramkör: csavaros kapcsok 1 x 4…35 mm² - rugalmas kábel véggel vagy anélkül, tömör kábel
Ajánlott meghúzási nyomaték: Teljesítmény áramkör: 9 N.m, Jelzőáramkör: 1.7 N.m
Fizikai jellemzők
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Környezeti jellemzők
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC
Védettségi szint (IP): IP20 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20…60 °C terheléscsökkenés nélkül, -20…70 °C terheléscsökkenéssel
Tárolási hőmérséklet: -60…80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses összeférhetőség: Túlfeszültség állóság: 6 kV az IEC 60801-5 szerint
