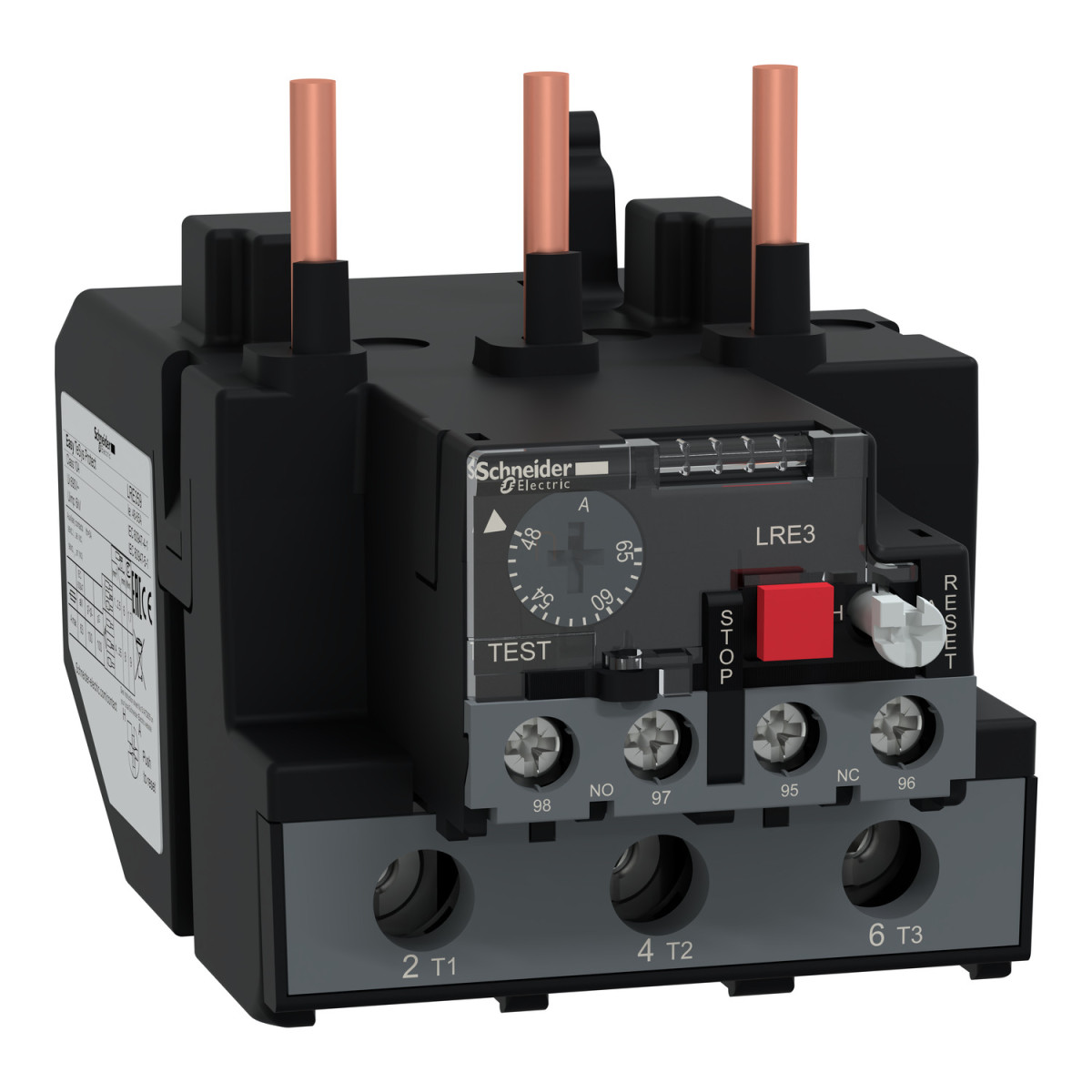

A Schneider Electric Easy TeSys Protect sorozatú LRE359 hőfokvédelmi relé kiváló megoldás a motor túlterhelés elleni védelem biztosítására ipari alkalmazásokban. Ez a differenciális termikus túlterhelés-relé 48-65 A tartományban állítható, és kimondottan az LC1E65-95 típusú mágneskapcsolókkal való használatra tervezték, így tökéletes kompatibilitást biztosít a Schneider Electric rendszereiben.
Az LRE359 egy Class 10A besorolású termikus védelem az IEC 60947-4-1 szabványnak megfelelően, amely kiváló védelmet nyújt motorok számára túlterhelés, fáziskimaradás és aszimmetrikus terhelés ellen. A termék fáziskimaradás érzékenysége különösen figyelemre méltó: a kioldási áram 130% Ir két fázison, miközben a harmadik fázis 0-án van. Ez a funkció kritikus fontosságú a háromfázisú motorok védelme szempontjából, mivel a fáziskimaradás észlelése nélkül a motor súlyosan károsodhat.
A relé számos telepítési lehetőséget kínál: közvetlenül a mágneskapcsoló alá szerelhető, de speciális tartozékokkal lemezre vagy sínre is felszerelhető. Működését jelző funkcióval is ellátták, amely vizuálisan jelzi a relé kioldását a piros trip indikátorral, valamint zöld reset gombbal rendelkezik a visszaállításhoz. A termikus védelmi tartomány pontosan beállítható 48 és 65 A között, kioldási küszöbértéke 1,14 ±0,06 Ir az IEC 60947-4-1 szabvány szerint. A -20°C és +60°C közötti hőmérséklet-kompenzáció biztosítja, hogy a védelem különböző környezeti hőmérsékletek mellett is megbízhatóan működjön.
Mechanikai robusztussága kiemelkedő, amit az IEC 60068-2-7 szerint 11 ms-ig tartó 6 Gn értékű ütésállóság és az IEC 60068-2-6 szabvány szerinti 3 GN rezgésállóság bizonyít. A relé 1 NO + 1 NC segédérintkező összetétellel rendelkezik, amelyek konvencionális szabad léghűtéses termikus áramerőssége 5 A a jelzőáramkör számára. A termék névleges szigetelési feszültsége 690 V az IEC 60947-4-1 szerint, névleges lökőfeszültség-állósága pedig 6 kV. Az erősáramú áramkör ajánlott biztosítékértéke 100 A gG vagy 63 A aM, míg a jelzőáramköré 5 A gG. A termék csatlakozásai jól tervezettek: az erősáramú áramkör 4-35 mm² kábelkeresztmetszetű csavaros kapcsokkal, míg a jelzőáramkör 1-2,5 mm² kábelkeresztmetszetű csavaros kapcsokkal rendelkezik, amelyek különböző kábeltípusokkal használhatók.
Schneider Electric Easypact TVS - LRE359 -hőfokvédelmi relé 48...65A műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Termék vagy komponens típusa: Differenciális termikus túlterhelés-relé
Eszköz rövidneve: LRE
Relé alkalmazása: Motorvédelem
Fáziskimaradás érzékenység: Kioldási áram 130% Ir két fázison, a harmadik fázis 0-án van az IEC 60947-4-1 szerint
Kiegészítő információk
Termék kompatibilitás: LC1E65...95
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Mágneskapcsoló alá, lemezre speciális kiegészítőkkel, sínre speciális kiegészítőkkel
Termikus túlterhelés osztály: Class 10A az IEC 60947-4-1 szerint
Jelzőfunkció: Relé kioldás indikátor
Termikus védelem beállítási tartomány: 48...65 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai és elektromos paraméterek
Mechanikai robusztusság: Ütésállóság: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgésállóság: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad léghűtéses termikus áram: 5 A jelzőáramkör esetén
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték értéke: 100 A gG erősáramú áramkörhöz, 63 A aM erősáramú áramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Fizikai jellemzők és kezelőszervek
Helyi jelzés: Kioldás indikátor
Vezérlés típusa: Piros nyomógomb leállításhoz, Zöld nyomógomb visszaállításhoz
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások
Jelzőáramkör: Csavaros csatlakozók 2 x 1...2,5 mm² - rugalmas kábel kábelvég nélkül, rugalmas kábel kábelvéggel, tömör kábel kábelvég nélkül
Erősáramú áramkör: Csavaros csatlakozók 1 x 4...35 mm² - rugalmas kábel kábelvég nélkül, rugalmas kábel kábelvéggel, tömör kábel kábelvég nélkül
Ajánlott meghúzási nyomaték: Erősáramú áramkör: 9 N.m, Jelzőáramkör: 1,7 N.m
Méretek
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Környezeti feltételek
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint, -20...70 °C leértékeléssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség állóság: 6 kV az IEC 60801-5 szerint
