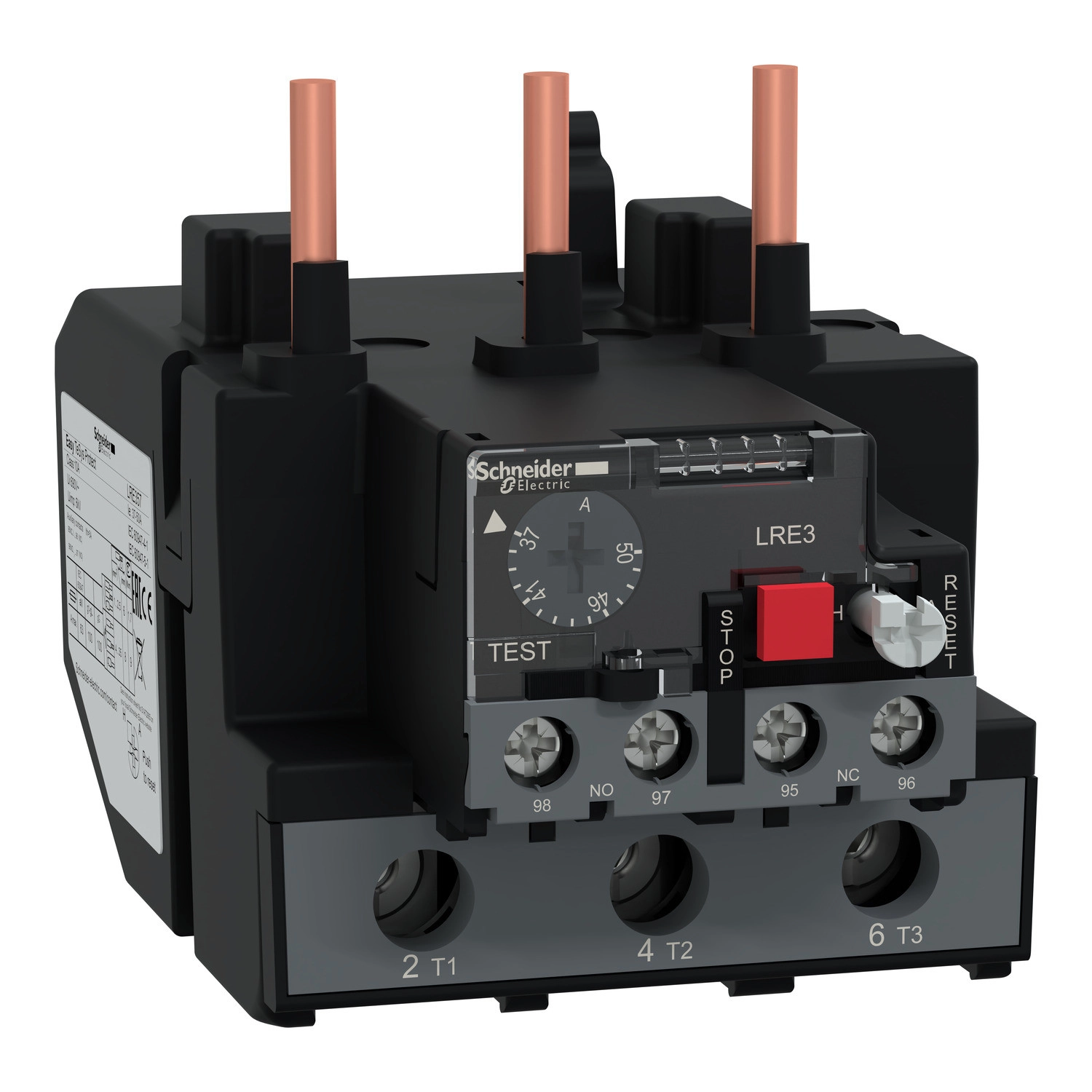

A Schneider Electric Easy TeSys Protect LRE357 hőfokvédelmi relé egy kiváló minőségű differenciális termikus túlterhelés-védő eszköz, amely kifejezetten LC1E50-95 típusú kontaktorokhoz lett fejlesztve. Ez a relé a 37-50A áramerősség-tartományban használható, és Class 10A védelmi osztályba tartozik az IEC 60947-4-1 szabvány szerint, ami különösen alkalmas motorvédelmi alkalmazásokhoz.
A LRE357 hőfokvédelmi relé kimagasló védelmet nyújt túlterheléssel, fázisvesztéssel, hosszú indítási idővel és hosszan tartó forgórész-elakadással szemben. A fáziskiesés elleni védelem az IEC 60947-4-1 szabványnak megfelelően működik, ahol két fázis esetén a kioldási áram az Ir 130%-a, míg a harmadik fázis 0-nál. A termikus védelem beállítási tartománya 37-50A között állítható, kioldási küszöbértéke 1,14 ±0,06 Ir az IEC 60947-4-1 szerint. A készülék -20°C és +60°C közötti hőmérsékleti tartományban alkalmazható hőmérséklet-kompenzációval, így különböző környezeti feltételek között is megbízhatóan működik.
Az Easy TeSys Protect LRE357 relé rögzítési módja rugalmasan alakítható: közvetlenül a kontaktor alá szerelhető, de speciális kiegészítőkkel lemezre vagy sínre is felszerelhető. A készülék mechanikai robusztussága kiemelkedő, az IEC 60068-2-7 szabvány szerint 11 ms-ig 6 Gn ütésállósággal, valamint az IEC 60068-2-6 szerint 3 GN vibrációállósággal rendelkezik. A jelzőfunkciók között megtalálható a relé kioldásjelző, ami azonnali vizuális visszajelzést ad a védelem működéséről. A kezelőszervek között piros stop és zöld reset nyomógombok találhatók, amelyekkel könnyen kezelhető a készülék.
A segédérintkező-összetétele 1 NO + 1 NC (egy nyitó és egy záró kontaktus), konvencionális szabad levegős termikus árama 5A a jelzőáramkörben. A névleges üzemi feszültség legfeljebb 690V AC, a hozzá tartozó biztosítékok teljesítményáramkörhöz 100A gG vagy 63A aM, jelzőáramkörhöz 5A gG típusúak. A névleges szigetelési feszültség 690V, lökőfeszültség-állóság 6kV az IEC 60947-4-1 szabvány szerint. A csatlakoztatás csavaros kapcsokkal történik, a teljesítményáramkörben 4-35 mm² kábelkeresztmetszettel, a jelzőáramkörben 1-2,5 mm² kábelkeresztmetszettel használható. A teljesítményáramkör ajánlott meghúzási nyomatéka 9 Nm, a jelzőáramköré 1,7 Nm.
A Schneider Electric Easy TeSys Protect LRE357 hőfokvédelmi relé méretei kompakt kialakítást biztosítanak: magassága 54 mm, szélessége 70 mm, mélysége 113 mm. Ezek a tulajdonságok és a kimagasló védelmi funkciók teszik a LRE357 relét ideális választássá ipari motorvédelmi alkalmazásokhoz, ahol a megbízhatóság és a pontos működés alapvető követelmény.
Schneider Electric Easypact TVS - LRE357 műszaki adatok
Általános adatok
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Termék típusa: Differenciális termikus túlterhelés-védő relé
Rövid terméknév: LRE
Alkalmazás: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram az Ir 130%-a két fázison, a harmadik 0-nál (IEC 60947-4-1 szerint)
Kompatibilitás és műszaki jellemzők
Kompatibilis termékek: LC1E50...95
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá, Lemezre (speciális kiegészítőkkel), Sínre (speciális kiegészítőkkel)
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Jelzőfunkció: Relé kioldásjelző
Termikus védelem beállítási tartománya: 37...50 A
Kioldási küszöbérték: 1,14 ±0,06 Ir az IEC 60947-4-1 szerint
Mechanikai és elektromos tulajdonságok
Mechanikai robusztusság: Ütés: 6 Gn 11 ms-ig (IEC 60068-2-7), Vibráció: 3 GN (IEC 60068-2-6)
Segédérintkező-összetétel: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram: 5 A (jelzőáramkör)
Névleges üzemi feszültség: ≤ 690 V AC
Kapcsolódó biztosítékérték: 100 A gG (teljesítményáramkör), 63 A aM (teljesítményáramkör), 5 A gG (jelzőáramkör)
Névleges szigetelési feszültség: 690 V (IEC 60947-4-1)
Névleges lökőfeszültség-állóság: 6 kV
Csatlakozások és kezelőszervek
Helyi jelzés: Kioldásjelző
Vezérlési típus: Piros stop nyomógomb, Zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások: Jelzőáramkör: csavaros kapcsok 2 × 1...2,5 mm² (rugalmas/tömör vezeték), Teljesítményáramkör: csavaros kapcsok 1 × 4...35 mm² (rugalmas/tömör vezeték)
Ajánlott meghúzási nyomaték: Teljesítményáramkör: 9 N.m, Jelzőáramkör: 1,7 N.m
Fizikai jellemzők
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Környezeti feltételek
Szabványok: IEC 60947-4-1, IEC 60947-5-1
IP védelmi fokozat: IP20 (IEC 60529)
Üzemi környezeti hőmérséklet: -20...60 °C (terheléscsökkentés nélkül), -20...70 °C (terheléscsökkentéssel)
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C (IEC 60068-2-1)
Dielektromos szilárdság: 6 kV 50 Hz-en (IEC 60255-5)
Elektromágneses összeférhetőség: Túlfeszültség-állóság: 6 kV (IEC 60801-5)
