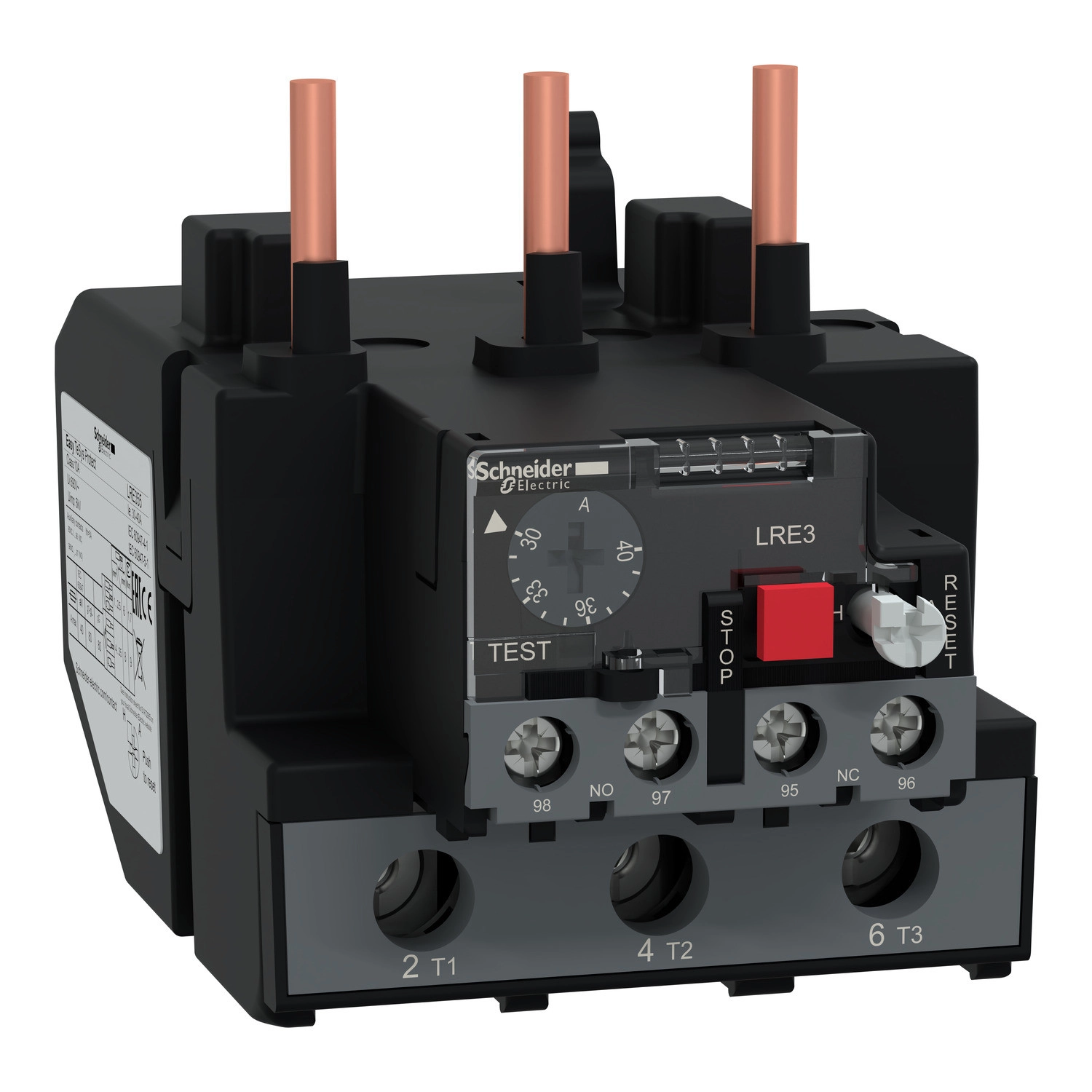

A Schneider Electric Easy TeSys Protect LRE355 differenciális hőkioldó relé egy professzionális megoldás a motorok védelmére, amely tökéletesen illeszkedik az ipari automatizálási rendszerekbe. Ez a 30-40A tartományban működő, Class 10A besorolású eszköz kifejezetten LC1E40-95 kontaktorokhoz lett fejlesztve, biztosítva a zökkenőmentes integrációt.
A LRE355 hőkioldó relé kiváló védelmet nyújt AC motorok számára túlterhelés, fáziskimaradás, hosszú indítási idő és álló forgórész állapot ellen. A fáziskimaradás-érzékenység az IEC 60947-4-1 szabvány szerint működik, ahol két fázison a kioldási áram az Ir 130%-a, míg a harmadik fázis 0 értékű lehet. A kioldási küszöbérték 1,14 ± 0,06 Ir, szintén az IEC 60947-4-1 szabványnak megfelelően. A hőkioldó relé -20...60°C környezeti hőmérséklet-kompenzációval rendelkezik, így széles üzemi hőmérséklet-tartományban is megbízhatóan működik.
A Schneider Electric LRE355 relé sokoldalú felszerelési lehetőségeket kínál: közvetlenül a kontaktor alá szerelhető, de speciális kiegészítőkkel lemezre vagy sínre is rögzíthető. Az eszköz 1 NO + 1 NC segédérintkezővel rendelkezik, amelyek a jelzőáramkörök számára 5A konvencionális szabad levegőáramot biztosítanak. A relé üzemi feszültsége legfeljebb 690V AC, szigetelési feszültsége 690V, és 6kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-4-1 szabvány szerint.
A termék mechanikai robusztussága kiemelkedő: 11 ms időtartamra 6 Gn ütésállósággal rendelkezik az IEC 60068-2-7 szabvány szerint, és 3 GN rezgésállósággal az IEC 60068-2-6 szabványnak megfelelően. A relé kezelése egyszerű a piros stop és a zöld reset nyomógomboknak köszönhetően, továbbá kioldásjelző funkcióval is rendelkezik a gyors hibaészlelés érdekében. A tápáramkör védelméhez 40A aM vagy 100A gG biztosíték, míg a jelzőáramkörökhöz 5A gG biztosíték ajánlott. Az eszköz méretei kompaktak: 54 mm magas, 70 mm széles és 113 mm mély, így könnyedén beilleszthető a meglévő villamos rendszerekbe.
Schneider Electric Easypact TVS - LRE355 műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékcsalád neve: Easy TeSys Protect
Termék típusa: Differenciális hőkioldó relé
Eszköz rövidneve: LRE
Relé alkalmazása: Motorvédelem
Fáziskiesés érzékenység: Kioldóáram az Ir 130%-a két fázison, a harmadik 0 értéknél, az IEC 60947-4-1 szabványnak megfelelően
Kiegészítő jellemzők
Termék kompatibilitás: LC1E40...95
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési támogatás: Kontaktor alá, Lemezre speciális tartozékkal, Sínre speciális tartozékkal
Hőkioldó osztály: Class 10A az IEC 60947-4-1 szabványnak megfelelően
Jelzési funkció: Relé kioldásjelző
Hőkioldási védelmi tartomány: 30...40 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően
Mechanikai robusztusság: Ütés: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgés: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőben termikus áram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték értékelés: 40 A aM tápáramkörhöz, 100 A gG tápáramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros stop nyomógomb, Zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - csatlakozók
Jelzőáramkör: csavaros kapcsok 2 x 1...2,5 mm² - kábel merevség: rugalmas kábelér nélkül, csavaros kapcsok 2 x 1...2,5 mm² - kábel merevség: rugalmas kábelérrel, csavaros kapcsok 2 x 1...2,5 mm² - kábel merevség: szilárd kábelér nélkül
Tápáramkör: csavaros kapcsok 1 x 4...35 mm² - kábel merevség: rugalmas kábelér nélkül, csavaros kapcsok 1 x 4...35 mm² - kábel merevség: rugalmas kábelérrel, csavaros kapcsok 1 x 4...35 mm² - kábel merevség: szilárd kábelér nélkül
Ajánlott meghúzási nyomaték: Tápáramkör: 9 N.m - a csavaros kapcsokon, Jelzőáramkör: 1,7 N.m - a csavaros kapcsokon
Méretek
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Nettó súly: 0,47 kg
Környezeti jellemzők
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védelmi kezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkenéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
