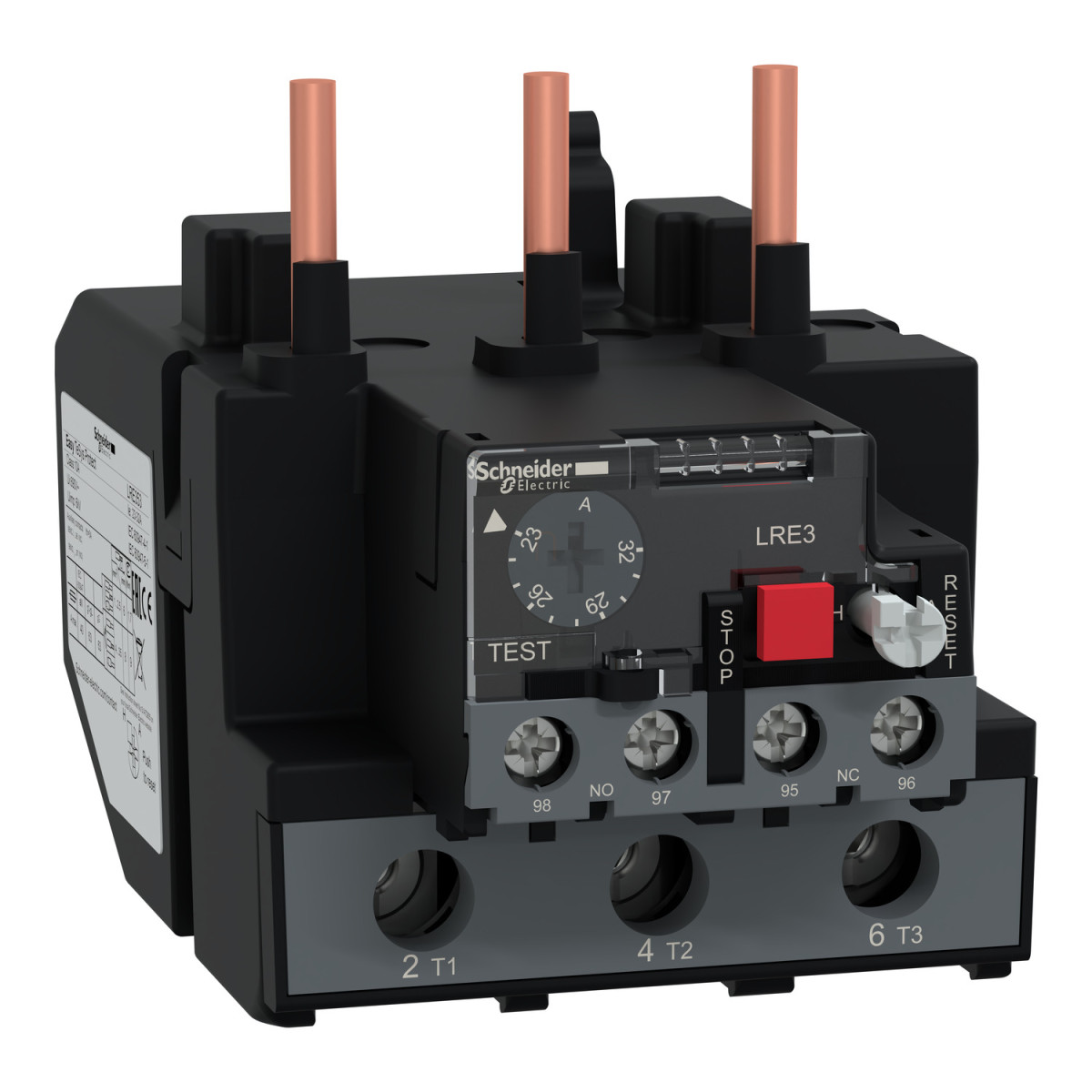

A Schneider Electric Easy TeSys Protect LRE353 típusú differenciális hőkioldó relé ideális megoldást kínál motorvédelmi alkalmazásokhoz, különösen az LC1E40-95 típusú kontaktorokkal való használatra. Ez a Class 10A besorolású túlterhelés-védelmi eszköz 23-32A áramerősség tartományban biztosít megbízható védelmet a villamos motorok számára.
Az LRE353 relé kifinomult védelmi funkciókat kínál, beleértve a fáziskiesés érzékelést, amely az IEC 60947-4-1 szabványnak megfelelően a névleges áram 130%-ánál kapcsol le két fázis esetén. A relé kioldási küszöbértéke 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően. A hőmérséklet-kompenzáció -20°C és +60°C között biztosítja a megfelelő működést változó környezeti feltételek mellett is. A készülék túlterhelés osztálya Class 10A az IEC 60947-4-1 szabvány szerint, ami garantálja a megfelelő védelmet túlterhelés esetén.
A termék kiváló mechanikai robusztussággal rendelkezik, ellenáll az IEC 60068-2-7 szabvány szerinti 6 Gn erejű ütéseknek 11 ms időtartamig, valamint az IEC 60068-2-6 szabvány szerinti 3 GN erősségű vibrációknak. A jelzőfunkciók között megtalálható a relé kioldásjelző és a hővédelmi beállítás. A kezelőszervek között piros stop nyomógomb és zöld reset nyomógomb található, amelyek segítségével könnyen vezérelhető a készülék. Az eszköz segédérintkező-összetétele 1 NO + 1 NC, a jelzőáramkör hagyományos szabad levegőben történő hőáramerőssége 5A.
Az LRE353 relé szerelési lehetőségei sokoldalúak: felszerelhető közvetlenül kontaktor alá, lapra vagy sínre specifikus kiegészítőkkel. A készülék névleges szigetelési feszültsége 690V az IEC 60947-4-1 szabvány szerint, névleges impulzus-állófeszültsége pedig 6 kV. A termék maximális működési feszültsége 690V AC, hálózati frekvenciája 50-60 Hz. A csatlakozások és terminálok tekintetében a jelzőáramkörhöz csavaros kapcsok állnak rendelkezésre, 1-2,5 mm² keresztmetszetű vezetékekhez, míg a tápáramkörhöz 4-35 mm² keresztmetszetű vezetékekhez használható csavaros kapcsok. A készülék javasolt meghúzási nyomatéka tápáramkörnél 9 N.m, jelzőáramkörnél 1,7 N.m.
A Schneider Electric LRE353 relé méretei kompaktak: magassága 54 mm, szélessége 70 mm, mélysége 113 mm. A termék az IEC 60947-5-1 és IEC 60947-4-1 szabványoknak megfelelően készült, és rendelkezik IEC, CCC és EAC tanúsítványokkal. A védettségi szintje IP20 az IEC 60529 szabvány szerint. Környezeti szempontból a termék -20°C és +60°C közötti hőmérsékleten használható teljesítménycsökkenés nélkül, -20°C és +70°C között teljesítménycsökkenéssel az IEC 60947-4-1 szabvány szerint, tárolási hőmérséklet-tartománya pedig -60°C és +80°C között van.
Schneider Electric Easypact TVS - LRE353 -hőfokvédelmi relé 23...32A műszaki adatok
Főbb tulajdonságok
Termékcsalád: Easy TeSys
Termékcsalád részletesen: Easy TeSys Protect
Terméktípus: Differenciális hőkioldó relé
Eszköz rövid neve: LRE
Relé alkalmazása: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram 130% Ir két fázisnál, a harmadik 0-nál az IEC 60947-4-1 szabvány szerint
Kiegészítő információk
Termék kompatibilitás: LC1E40...95
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési lehetőségek: Kontaktor alá, Lapra speciális kiegészítőkkel, Sínre speciális kiegészítőkkel
Hőkioldási osztály: Class 10A az IEC 60947-4-1 szabvány szerint
Jelzőfunkció: Relé kioldásjelző
Hővédelmi beállítási tartomány: 23...32 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabvány szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőben történő hőáramerősség [Ith]: 5 A jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: <= 690 V AC
Kapcsolódó biztosíték értékelés: 63 A gG tápáramkörhöz, 40 A aM tápáramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges impulzus-állófeszültség [Uimp]: 6 kV
Helyi jelzések: Kioldásjelző
Vezérlés típusa: Piros stop nyomógomb, Zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - terminálok
Jelzőáramkör: csavaros kapcsok 2 1...2,5 mm² - rugalmas kábelvég nélkül, csavaros kapcsok 2 1...2,5 mm² - rugalmas kábelvéggel, csavaros kapcsok 2 1...2,5 mm² - merev kábelvég nélkül
Tápáramkör: csavaros kapcsok 1 4...35 mm² - rugalmas kábelvég nélkül, csavaros kapcsok 1 4...35 mm² - rugalmas kábelvéggel, csavaros kapcsok 1 4...35 mm² - merev kábelvég nélkül
Ajánlott meghúzási nyomaték: Tápáramkör: 9 N.m - csavaros kapcsoknál, Jelzőáramkör: 1,7 N.m - csavaros kapcsoknál
Méretek
Magasság: 54 mm
Szélesség: 70 mm
Mélység: 113 mm
Környezet
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Termék tanúsítványok: IEC, CCC, EAC
Védettségi szint: IP20 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkenéssel
Környezeti tárolási hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-nél az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
