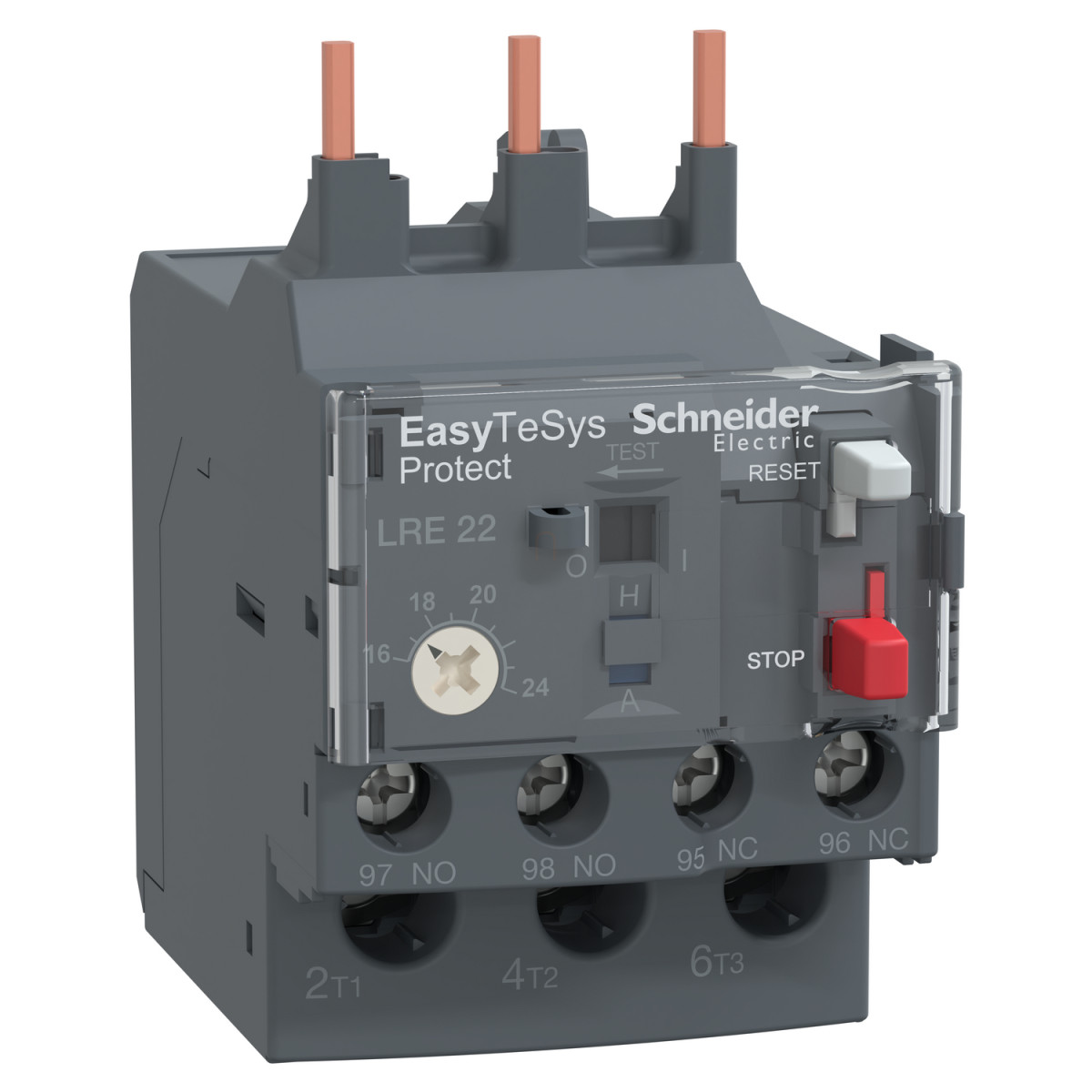

Az Easy TeSys Protect termékcsaládhoz tartozó Schneider Electric LRE22 típusú differenciális hőkioldású túlterhelésvédő relé a megbízható motorvédelmi megoldások egyik kiemelkedő eleme. Ez a készülék kifejezetten a 16-24A tartományban működő motorok védelmére lett tervezve, és tökéletesen kompatibilis az LC1E25...38 kontaktorokkal. A 10A osztályú termikus túlterhelésvédelem biztosítja a motorok hatékony védelmét a túlmelegedéssel és túlterheléssel szemben, a fáziskiesés érzékelés pedig további biztonságot nyújt az aszimmetrikus terhelés esetén.
A Schneider Electric LRE22 relé különleges jellemzője a fáziskiesés érzékenység, amely az IEC 60947-4-1 szabványnak megfelelően, a névleges áram 130%-án oldja ki a védelmet két fázison történő terhelés esetén, miközben a harmadik fázison nincs terhelés. A relé fő alkalmazási területe a motoros hajtások túlterhelés elleni védelme, amit a 16-24A közötti állítható tartományával rugalmasan lehet a konkrét alkalmazáshoz igazítani. A kioldási küszöbérték a névleges áram 1,14-szerese ±0,06 tűréssel az IEC 60947-4-1 szabványnak megfelelően. Az eszköz az ipari környezet elvárásainak megfelelő mechanikai robusztusságot biztosít: ellenáll az IEC 60068-2-7 szerinti 6 Gn, 11 ms időtartamú ütéseknek, valamint az IEC 60068-2-6 szerinti 3 GN erősségű rezgéseknek.
Az LRE22 relé segédérintkező összetétele 1 NO + 1 NC, amely lehetővé teszi a készülék állapotának távoli jelzését vagy vezérlési folyamatokba történő integrálását. A jelzőáramkör konvencionális termikus árama 5A, a jelzőérintkezők maximális névleges üzemi feszültsége 690V AC. A készülék rendelkezik működésjelzővel (kioldásjelző), valamint piros leállító és zöld visszaállító nyomógombokkal, amelyek egyszerű kezelést tesznek lehetővé. Az LRE22 relé széles üzemi hőmérséklet-tartományban használható: -20...60 °C között teljes terheléssel, míg -20...70 °C között csökkentett terheléssel. Emellett -60...80 °C között tárolható. A készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szerint, ami az ipari környezetben megfelelő védelmet biztosít.
A relé különböző szerelési módokat támogat: felszerelhető közvetlenül a kontaktor alá, speciális tartozékokkal szerelőlapra vagy sínre. A bekötés tekintetében mind a teljesítmény, mind a jelzőáramköri csatlakozások csavaros kapcsokkal rendelkeznek, amelyek különböző vezeték-keresztmetszeteket és merevségeket fogadnak. A teljesítményáramkörhöz 2,5...10 mm² rugalmas vagy tömör, illetve 1,5...6 mm² rugalmas, véggel ellátott kábeleket lehet csatlakoztatni. A jelzőáramkörhöz 1...2,5 mm² keresztmetszetű vezetékek használhatók. A javasolt meghúzási nyomaték a teljesítményáramköri csavarkapcsokhoz 2,5 Nm, míg a jelzőáramköri csavarkapcsokhoz 1,7 Nm.
Schneider Electric Easypact TVS - LRE22 -hőfokvédelmi relé 16...24A műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Termékcsalád neve: Easy TeSys Protect
Termék vagy alkatrész típus: Differenciális hőkioldású túlterhelésvédő relé
Eszköz rövid neve: LRE
Relé alkalmazása: Motorvédelem
Fáziskiesés érzékenység: Kioldó áram a névleges áram 130%-a két fázison, a harmadik fázison 0 terhelés mellett az IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Kiegészítő
Termék kompatibilitás: LC1E25...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Kontaktor alá, szerelőlapra speciális tartozékokkal, sínre speciális tartozékokkal
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldásjelző
Termikus védelmi beállítási tartomány: 16…24 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint; Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális termikus áram szabad levegőben: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Társított biztosíték névleges értéke: 50 A gG teljesítményáramkörhöz; 25 A aM teljesítményáramkörhöz; 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros leállító nyomógomb, zöld visszaállító nyomógomb
Hőmérséklet-kompenzáció: -20…60 °C
Csatlakozások - kapcsok
Jelzőáramkör: Csavaros kapcsok 2 x 1...2,5 mm² - rugalmas kábel véggel vagy anélkül, vagy tömör kábel
Teljesítményáramkör: Csavaros kapcsok 1 x 2,5...10 mm² - rugalmas kábel vég nélkül vagy tömör kábel; 1 x 1,5...6 mm² - rugalmas kábel véggel
Ajánlott meghúzási nyomaték: Teljesítményáramkör: 2,5 Nm; Jelzőáramkör: 1,7 Nm
Méretek
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezet
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20...60 °C terheléscsökkentés nélkül az IEC 60947-4-1 szerint; -20...70 °C terheléscsökkentéssel
Környezeti tárolási hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
