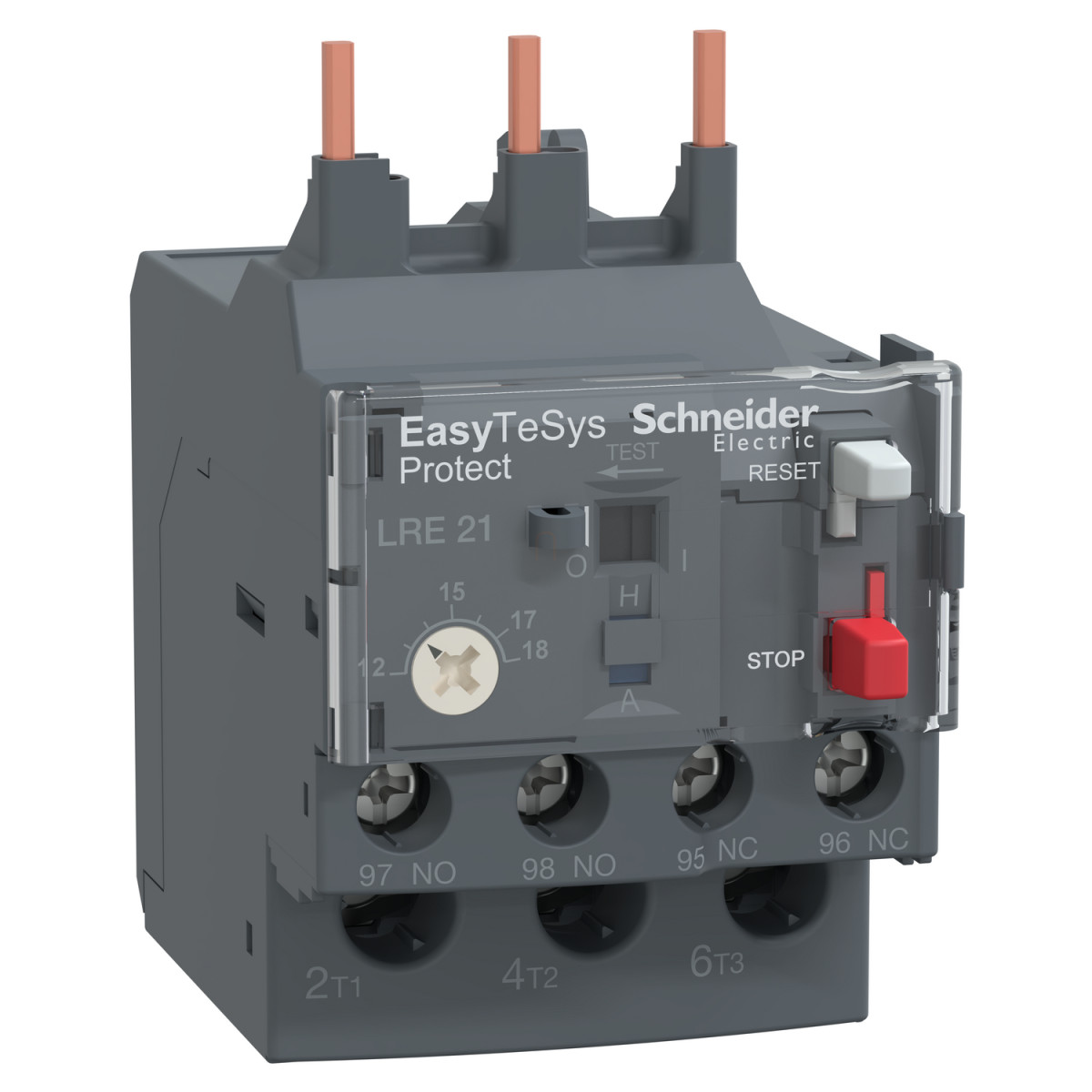

A Schneider Electric Easy TeSys Protect LRE21 egy differenciális termikus túlterhelési relé, amely kifejezetten a LC1E18-38 típusú kontaktorokhoz lett tervezve. Ez a szürke (RAL 7011) színű, kompakt kialakítású eszköz a motorvédelem területén kiemelkedő megoldást nyújt, különösen a 12-18A tartományban működő berendezések esetén.
Az LRE21 modell Class 10A besorolással rendelkezik az IEC 60947-4-1 szabványnak megfelelően, ami biztosítja a megfelelő reakcióidőt túlterhelési helyzetekben. A fáziskimaradás érzékenysége figyelemreméltó: az IEC 60947-4-1 szabvány szerint a kioldási áram az Ir 130%-a két fázison, miközben a harmadik fázis 0 értéken van. A relé kioldási küszöbértéke 1,14 ± 0,06 Ir, szintén az IEC 60947-4-1 szabvány előírásai szerint.
A műszaki paramétereket tekintve az LRE21 maximálisan 690 V AC üzemi feszültségig használható, 50-60 Hz hálózati frekvencián. Segédérintkező-összeállítása 1 NO + 1 NC, a jelzőáramkör konvencionális szabad levegőn mért hőárama 5 A. Az eszköz szigetelési feszültsége 690 V az IEC 60947-4-1 szerint, névleges lökőfeszültsége pedig 6 kV. Az erősáramú áramkör javasolt biztosítékértéke 35 A gG vagy 20 A aM, míg a jelzőáramkör esetében 5 A gG. A kezelőfelületen piros stop és zöld reset nyomógombok találhatók, valamint útmutató kioldásjelző is.
A mechanikai robosztusság tekintetében az LRE21 ellenáll 6 Gn erejű, 11 ms időtartamú ütéseknek az IEC 60068-2-7 szerint, valamint 3 GN erősségű rezgéseknek az IEC 60068-2-6 szabványnak megfelelően. A termék -20...60 °C közötti környezeti hőmérsékleten használható korlátozás nélkül, míg -20...70 °C között teljesítménycsökkentéssel. A tárolási hőmérséklet-tartomány -60...80 °C közötti. Az IP védettségi szint IP20 az IEC 60529 alapján.
A csatlakozások tekintetében az erősáramú áramkör csavaros kapcsokkal rendelkezik, amelyek 1,5-6 mm² rugalmas vezetékeket, 1-4 mm² érvéghüvelyes rugalmas vezetékeket, valamint 1-6 mm² merev vezetékeket fogadnak. A jelzőáramkör csavaros kapcsai 1-2,5 mm² vezetékekhez alkalmasak. A javasolt meghúzási nyomaték mindkét esetben 1,7 Nm. Az eszköz méretei: 44,5 mm magasság, 45 mm szélesség és 70 mm mélység, nettó tömege pedig 0,13 kg.
Schneider Electric Easypact TVS - LRE21 -hőfokvédelmi relé 12...18A műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Termékvonal: Easy TeSys Protect
Terméktípus: Differenciális termikus túlterhelési relé
Rövidítés: LRE
Alkalmazás: Motorvédelem
Fáziskimaradás érzékenység: Kioldási áram 130% Ir két fázison, a harmadik 0 értéken (IEC 60947-4-1 szerint)
Szín: Szürke (RAL 7011)
Műszaki adatok
Kompatibilitás: LC1E18...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Felszerelési mód: Kontaktor alatt, szerelőlapon vagy sínre speciális kiegészítőkkel
Túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Jelzőfunkció: Relé kioldásjelző
Hőkioldási tartomány: 12...18 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütés: 6 Gn 11 ms-ig (IEC 60068-2-7) és rezgés: 3 GN (IEC 60068-2-6)
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális termikus áram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Biztosíték értékelés: 35 A gG erősáramú áramkörhöz, 20 A aM erősáramú áramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlési típus: Piros stop és zöld reset nyomógombok
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások
Erősáramú áramkör: Csavaros kapcsok 1,5...6 mm² rugalmas, 1...4 mm² érvéghüvelyes rugalmas, 1...6 mm² merev vezetékhez
Jelzőáramkör: Csavaros kapcsok 1...2,5 mm² rugalmas, érvéghüvelyes rugalmas vagy merev vezetékhez
Javasolt meghúzási nyomaték: 1,7 N.m az erősáramú és jelzőáramkör kapcsainál
Fizikai jellemzők
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti jellemzők
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Tanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkentés nélkül, -20...70 °C teljesítménycsökkentéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses összeférhetőség: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
