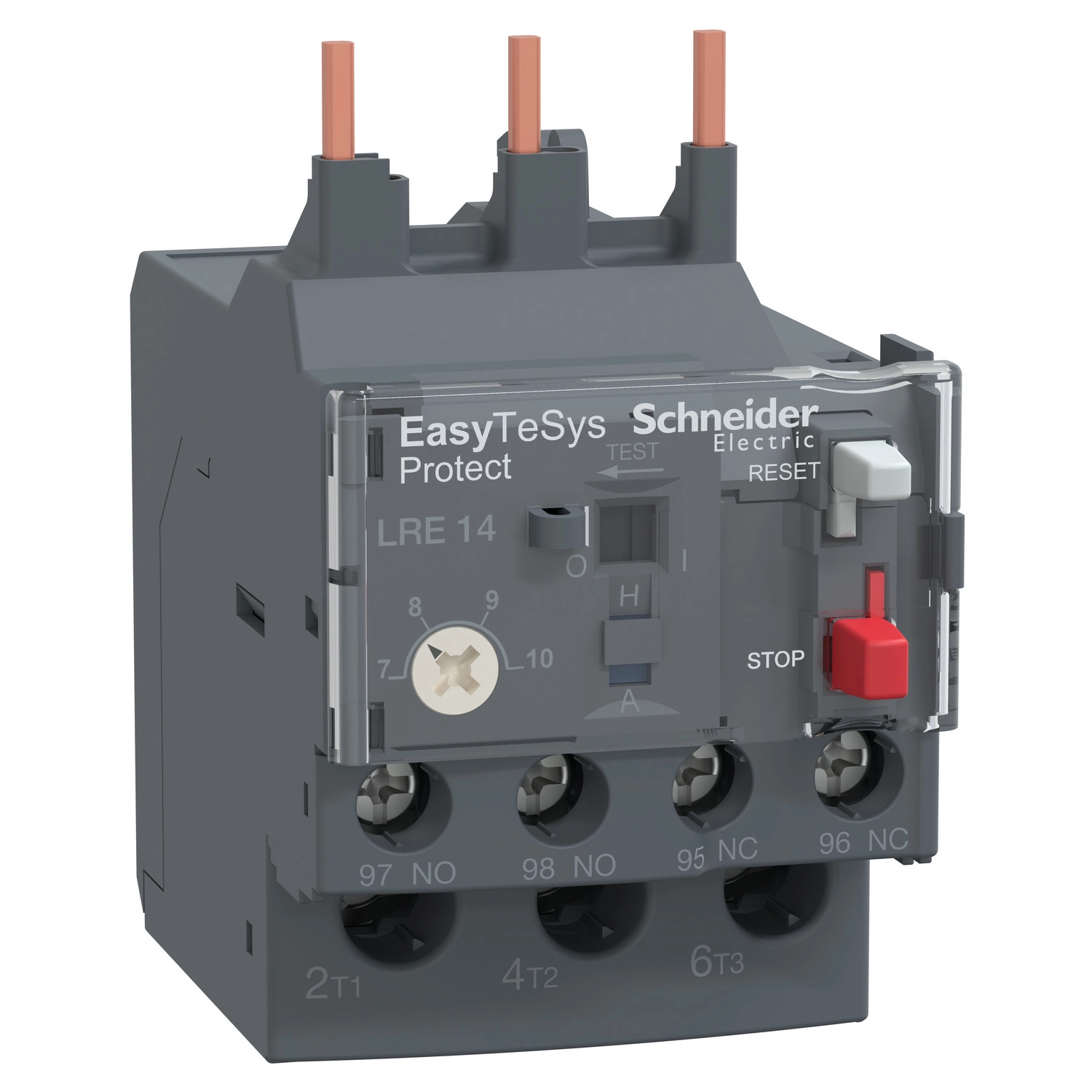

A Schneider Electric Easy TeSys Protect LRE14 termikus túlterhelés-védelmi relé kiváló megoldást kínál motorvédelem területén. Ez a differenciális termikus túlterhelés-védő relé kifejezetten az LC1E09-38 kontaktorokkal való használatra lett tervezve, amely sokoldalú kompatibilitást biztosít különböző alkalmazásokban.
A termék technikai jellemzői lenyűgözőek: 7-10A közötti termikus védelmi tartománnyal rendelkezik, Class 10A besorolással, amely megfelel az IEC 60947-4-1 szabványnak. A fáziskiesés érzékenysége kiemelkedő, 130%-os kioldási áramot biztosít két fázison, miközben a harmadik fázis nulla értéken van, így hatékonyan védi a motorokat az aszimmetrikus terheléstől. A relé szürke (RAL 7011) színű kivitelben készült, és többféle felszerelési lehetőséget kínál: kontaktor alá szerelhető, de speciális kiegészítőkkel panelra vagy sínre is rögzíthető.
A LRE14 működési jellemzői között megtalálható a relé kioldásjelző, valamint a termikus védelem beállítási lehetősége. A kioldási küszöbérték 1,14 ±0,06 Ir az IEC 60947-4-1 szabványnak megfelelően. Mechanikai robusztusságát jelzi, hogy képes ellenállni 6 Gn erejű, 11 ms időtartamú ütéseknek az IEC 60068-2-7 szerint, valamint 3 GN rezgésnek az IEC 60068-2-6 szerint. Segédérintkező-összetétele 1 NO + 1 NC, a jelzőáramkör hagyományos szabad levegőn mért hőárama 5 A. A névleges üzemi feszültség legfeljebb 690 V AC, névleges szigetelési feszültség 690 V, névleges lökőfeszültség-állóság 6 kV.
A termikus túlterhelésvédő relé helyi jelzéssel is rendelkezik, amely mutatja a kioldást. Vezérlési típusát tekintve piros stop nyomógombbal és zöld reset nyomógombbal van ellátva. Hőmérséklet-kompenzációs tartománya -20°C és +60°C között van. A termék csatlakozási lehetőségei változatosak: az energiaáramkör csavaros kapcsokkal rendelkezik, amelyek 1,5-6 mm² rugalmas kábelvéget, 1-4 mm² rugalmas kábelvéget érvéghüvellyel, valamint 1-6 mm² tömör vezetőt képesek befogadni. A jelzőáramkör csavaros kapcsai 1-2,5 mm² kábeleket fogadnak különböző kivitelekben. Az ajánlott meghúzási nyomaték az energiaáramkör és a jelzőáramkör csavaros kapcsainál egyaránt 1,7 Nm.
Schneider Electric Easypact TVS - LRE14 -hőfokvédelmi relé 7...10A műszaki adatok
Főbb adatok
Termékcsalád: Easy TeSys
Termékcsalád megnevezése: Easy TeSys Protect
Termék vagy alkatrész típusa: Differenciális termikus túlterhelés-védelmi relé
Rövid készüléknév: LRE
Relé alkalmazás: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram 130 % Ir két fázison, a harmadik nulla értéken, IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Kiegészítő adatok
Termék kompatibilitás: LC1E09...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési támogatás: Kontaktor alatt, lemezen speciális tartozékokkal, sínen speciális tartozékokkal
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldás jelző
Termikus védelem beállítási tartomány: 7...10 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütések: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 3 GN az IEC 60068-2-6 szerint
Segédérintkező-összetétel: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték névleges értéke: 20 A gG az energiaáramkörhöz, 12 A aM az energiaáramkörhöz, 5 A gG a jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV
Helyi jelzés: Kioldásjelző
Vezérlési típus: Piros stop nyomógomb, zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - kapcsok
Energiaáramkör: Csavaros kapcsok 1,5...6 mm² - kábel merevség: rugalmas kábelvég nélkül
Energiaáramkör: Csavaros kapcsok 1...4 mm² - kábel merevség: rugalmas kábelvéggel
Energiaáramkör: Csavaros kapcsok 1...6 mm² - kábel merevség: tömör kábelvég nélkül
Jelzőáramkör: Csavaros kapcsok 1...2,5 mm² - kábel merevség: rugalmas kábelvég nélkül
Jelzőáramkör: Csavaros kapcsok 1...2,5 mm² - kábel merevség: rugalmas kábelvéggel
Jelzőáramkör: Csavaros kapcsok 1...2,5 mm² - kábel merevség: tömör kábelvég nélkül
Ajánlott meghúzási nyomaték: Energiaáramkör: 1,7 N.m - a csavaros kapcsokon, Jelzőáramkör: 1,7 N.m - a csavaros kapcsokon
Méretek
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Nettó tömeg: 0,13 kg
Környezet
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: IEC, CCC, EAC
Védő kezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegőhőmérséklet üzemelés közben: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkenéssel
Környezeti levegőhőmérséklet tároláskor: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 6 kV az IEC 60801-5 szerint
