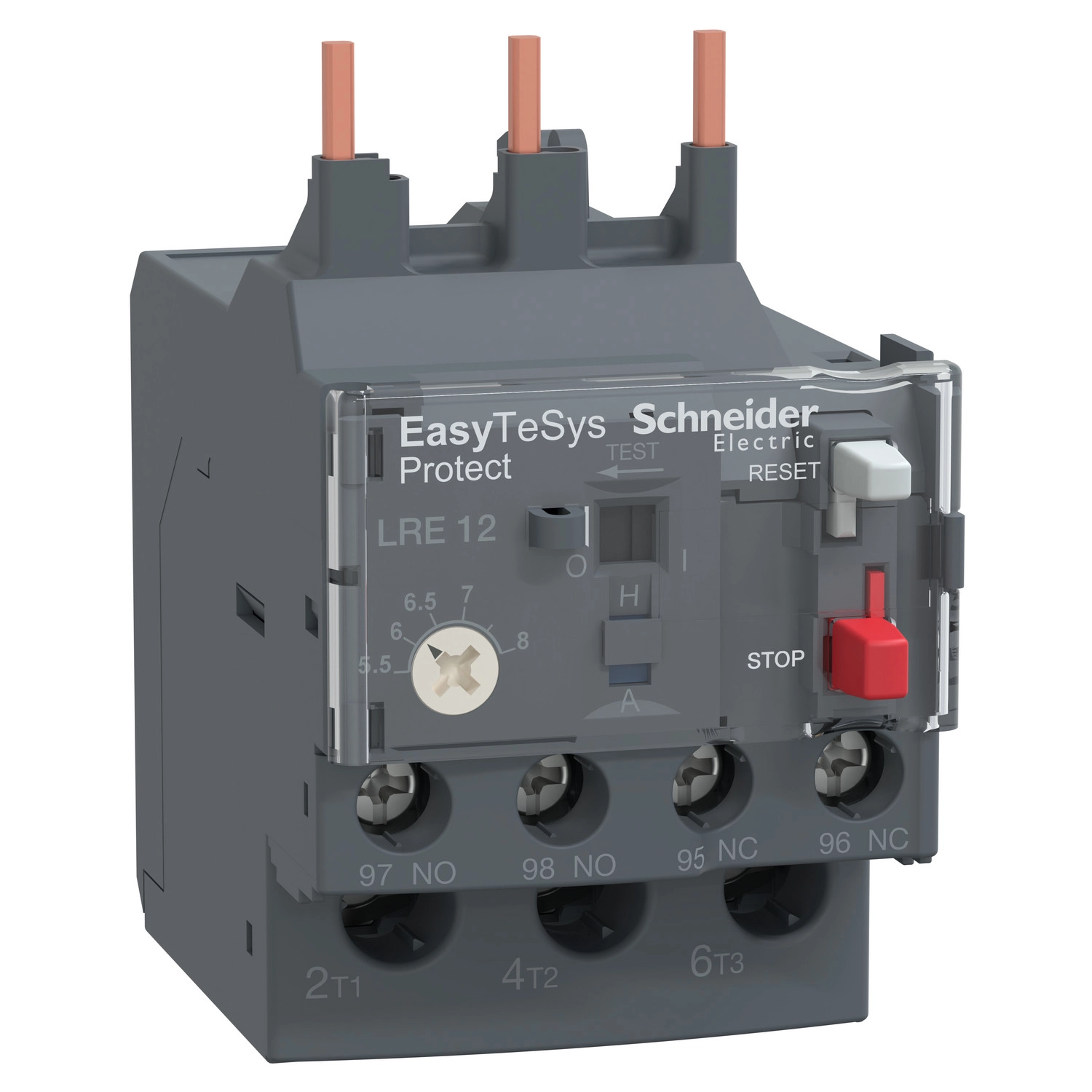

Schneider Electric Easypact TVS - LRE12 - hőfokvédelmi relé 5,5...8A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A relé class 10A besorolással rendelkezik az IEC 60947-4-1 szabvány szerint, ami megfelelő védelmet biztosít a normál indítási idővel rendelkező motorok számára. Fázishiba-érzékelési képessége kiemelkedő - az IEC 60947-4-1 szabványnak megfelelően a kioldási áram 130%-a két fázison, miközben a harmadik fázis 0-án van. Ez a funkció különösen hasznos az egyfázisú üzem során fellépő túlmelegedés és a motor károsodásának megelőzésében.
A LRE12 számos kényelmi és biztonsági funkcióval rendelkezik. A relé kioldás jelzővel ellátott, ami vizuális visszajelzést ad a túlterhelési állapotról. A készülék kezelőszervei között található piros stop és zöld reset nyomógomb, amelyek egyszerű kezelhetőséget biztosítanak. A termék -20°C és 60°C közötti hőmérséklet-kompenzációval rendelkezik, ami garantálja a megbízható működést különböző környezeti feltételek mellett. A mechanikai robusztusságot a 6 Gn 11 ms-os ütésállóság és a 3 GN rezgésállóság biztosítja az IEC 60068 szabvány szerint.
A LRE12 relé villamos jellemzői kiemelkedőek: a szigetelési feszültség 690V az IEC 60947-4-1 szerint, az impulzusfeszültség-állóság pedig 6 kV. A segédérintkező-összetétel 1 NO + 1 NC, a jelzőáramkör hagyományos szabad levegős termikus árama 5A. Az üzemi feszültség maximum 690V AC, a teljesítményáramkör-biztosító méretezése 20A gG vagy 12A aM, míg a jelzőáramkör biztosítója 5A gG. A készülék IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt az ipari környezetben történő alkalmazáshoz.
Schneider Electric Easypact TVS - LRE12 -hőfokvédelmi relé 5,5...8A műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Termékcsalád neve: Easy TeSys Protect
Termék típusa: Differenciál hőfokvédelmi relé
Eszköz rövid neve: LRE
Relé alkalmazása: Motorvédelem
Fázishiba-érzékenység: Kioldási áram 130%-a két fázison, a harmadik 0-án az IEC 60947-4-1 szerint
Szín: Szürke (RAL 7011)
Műszaki specifikációk
Termékkompatiblitás: LC1E09...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Rögzítési mód: Kontaktor alatt, Lapon speciális kiegészítőkkel, Sínen speciális kiegészítőkkel
Hőfokvédelmi osztály: Class 10A az IEC 60947-4-1 szerint
Jelzési funkció: Relé kioldás jelző
Hőfokvédelmi beállítási tartomány: 5,5...8 A
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Mechanikai robusztusság: Ütésállóság: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgésállóság: 3 GN az IEC 60068-2-6 szerint
Segédérintkező-összetétel: 1 NO + 1 NC
Hagyományos szabad levegős termikus áram: 5 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V AC
Biztosító méretezés: 20 A gG teljesítményáramkörhöz, 12 A aM teljesítményáramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Névleges impulzusfeszültség-állóság: 6 kV
Helyi jelzés: Kioldás jelző
Kezelőszervek: Piros stop nyomógomb, Zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások, méretek
Csatlakozók - kivezetések: Teljesítményáramkör: csavaros szorító kapcsok 1 1,5...6 mm² - kábel merevség: rugalmas kábelvég nélkül, Teljesítményáramkör: csavaros szorító kapcsok 1 1...4 mm² - kábel merevség: rugalmas kábelvéggel, Teljesítményáramkör: csavaros szorító kapcsok 1 1...6 mm² - kábel merevség: merev kábelvég nélkül, Jelzőáramkör: csavaros szorító kapcsok 2 1...2,5 mm² - kábel merevség: rugalmas kábelvég nélkül, Jelzőáramkör: csavaros szorító kapcsok 2 1...2,5 mm² - kábel merevség: rugalmas kábelvéggel, Jelzőáramkör: csavaros szorító kapcsok 2 1...2,5 mm² - kábel merevség: merev kábelvég nélkül
Javasolt meghúzási nyomaték: Teljesítményáramkör: 1,7 N.m - csavaros szorító kapcsokon, Jelzőáramkör: 1,7 N.m - csavaros szorító kapcsokon
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti jellemzők
Szabványok: IEC 60947-4-1, IEC 60947-5-1
Termék tanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Működési környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint, -20...70 °C teljesítménycsökkenéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szerint
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
Elektromágneses kompatibilitás: Túlfeszültség állóság: 6 kV az IEC 60801-5 szerint
