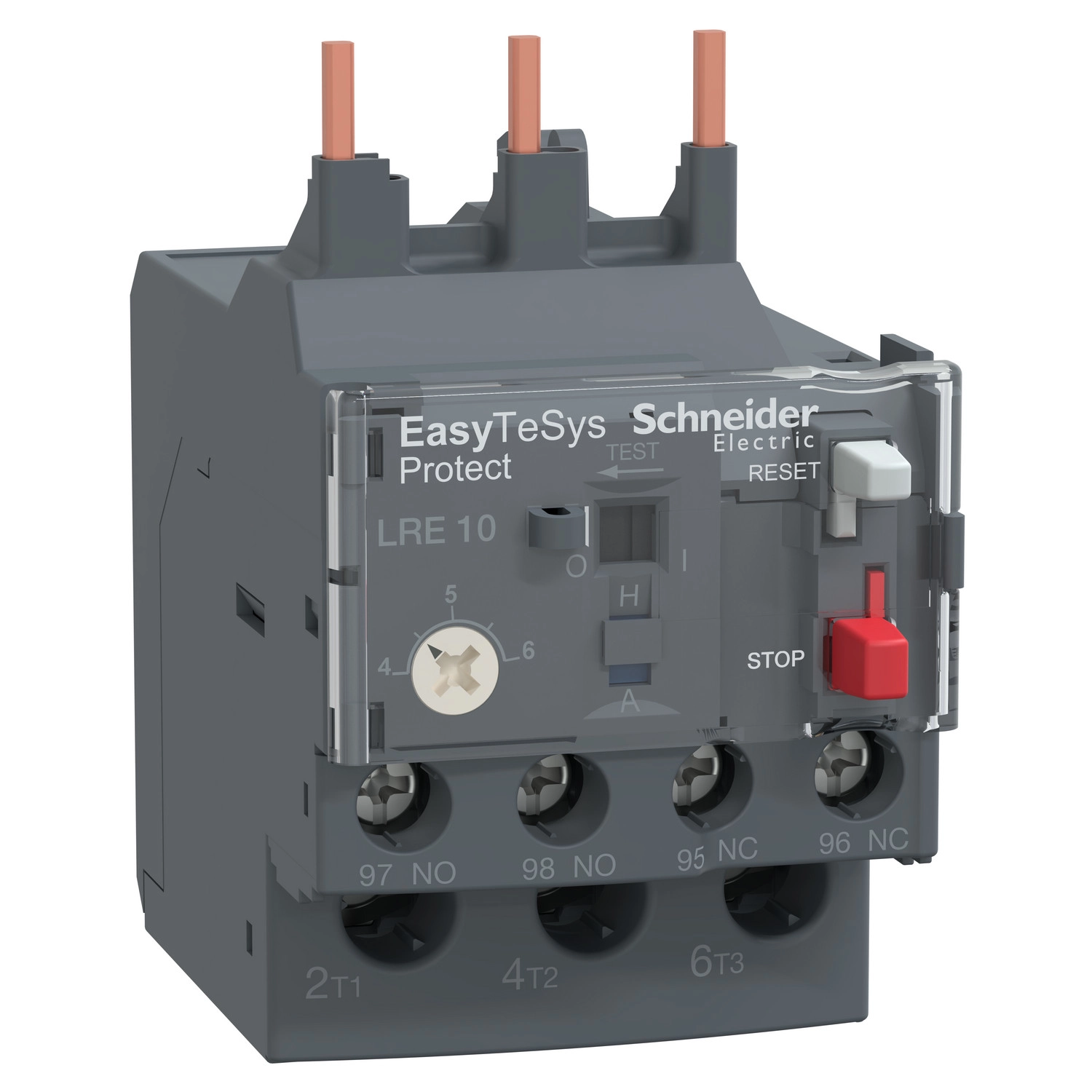

A Schneider Electric Easy TeSys Protect sorozatú LRE10 típusú differenciális termikus túlterhelés relé kiváló megoldást jelent a motorvédelmi alkalmazásokhoz, különösen az LC1E06...38 termékcsaláddal való kompatibilitásának köszönhetően. Ez a szürke (RAL 7011) színű eszköz a 4-6 A áramtartományban biztosít megbízható védelmet, Class 10A besorolással, az IEC 60947-4-1 szabványnak megfelelően.
A relé kifinomult motorvédelmi funkciókkal rendelkezik, amelyek között kiemelkedik a fáziskiesés érzékenység. Az eszköz az Ir 130%-án kapcsol le két fázison, ha a harmadik fázis kiesik, az IEC 60947-4-1 szabványnak megfelelően. Az 1,14 +/- 0,06 Ir kioldási küszöbérték precíz működést biztosít, így hatékonyan védheted a motorokat a túlterheléstől. A relé rendelkezik relé kioldásjelzővel és termikus védelem beállítási lehetőséggel, ami könnyen kezelhetővé teszi a mindennapi használatban. Az eszköz kezelőfelületén piros stop és zöld reset nyomógombok találhatók a könnyű kezelhetőség érdekében.
Az LRE10 termikus túlterhelés relé többféle módon is felszerelhető: közvetlenül a mágneskapcsoló alá, lemezre vagy sínre speciális kiegészítőkkel. A relé teljes mértékben AC hálózattal kompatibilis, 50-60 Hz frekvenciatartományban. A segédérintkező összeállítás 1 NO + 1 NC típusú, 5 A-es hagyományos szabad levegőn mérhető termikus árammal a jelzőáramkörben. A maximális névleges üzemi feszültség 690 V AC, és a szigetelési feszültség szintén 690 V az IEC 60947-4-1 szerint. A lökőfeszültség állóság 6 kV-os értékkel garantálja a biztonságos működést még túlfeszültség esetén is.
Mechanikai robusztusságát az IEC 60068-2-7 szabvány szerint 11 ms-os 6 Gn ütésállóság, valamint az IEC 60068-2-6 szabvány szerinti 3 GN rezgésállóság jellemzi. A csatlakozások tekintetében a teljesítmény áramkörök csavaros kapcsokkal vannak ellátva, amelyek 1,5-6 mm² rugalmas kábel, 1-4 mm² rugalmas kábel kábelvéggel, vagy 1-6 mm² tömör kábel fogadására alkalmasak. A jelzőáramkörök csavaros kapcsai 1-2,5 mm² kábelekhez készültek. Az ajánlott meghúzási nyomaték 1,7 N.m mindkét áramkörtípus esetén. A relé kompakt méretekkel rendelkezik: 44,5 mm magasság, 45 mm szélesség és 70 mm mélység, így könnyen beépíthető szűkös helyekre is. Az IP20 védettségi fokozat az IEC 60529 szerint megfelelő védelmet biztosít a készülék számára ipari környezetben.
Schneider Electric Easypact TVS - LRE10 -hőfokvédelmi relé 4...6A műszaki adatok
Általános adatok
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Protect
Termék vagy alkatrész típusa: Differenciális termikus túlterhelés relé
Eszköz rövid neve: LRE
Relé alkalmazás: Motorvédelem
Fáziskiesés érzékenység: Kioldási áram az Ir 130%-a két fázison, a harmadik fázis kiesésekor, az IEC 60947-4-1 szabványnak megfelelően
Szín: Szürke (RAL 7011)
Kompatibilitás és hálózati jellemzők
Termék kompatibilitás: LC1E06...38
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Szerelési mód: Mágneskapcsoló alatt, lemezen vagy sínen speciális kiegészítőkkel
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szabványnak megfelelően
Elektromos jellemzők
Jelzési funkció: Relé kioldásjelző
Termikus védelem beállítási tartomány: 4...6 A
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően
Segédérintkező összeállítás: 1 NO + 1 NC
Hagyományos szabad levegőn mérhető termikus áram: 5 A jelzőáramkörben
Névleges üzemi feszültség: <= 690 V AC
Kapcsolódó biztosíték minősítés: 16 A gG teljesítmény áramkörhöz, 8 A aM teljesítmény áramkörhöz, 5 A gG jelzőáramkörhöz
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság: 6 kV
Kezelőszervek és jelzések
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros stop nyomógomb, zöld reset nyomógomb
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások és mechanikai jellemzők
Teljesítmény áramkör csatlakozók: Csavaros kapcsok 1,5...6 mm² rugalmas kábel, 1...4 mm² rugalmas kábel kábelvéggel, 1...6 mm² tömör kábel
Jelzőáramkör csatlakozók: Csavaros kapcsok 1...2,5 mm² rugalmas vagy tömör kábel
Ajánlott meghúzási nyomaték: 1,7 N.m a teljesítmény és jelzőáramköri csavaros kapcsoknál
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti jellemzők
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC
Védőkezelés: TH az IEC 60068 szabványnak megfelelően
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
Működési környezeti hőmérséklet: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint, -20...70 °C leértékeléssel
Tárolási környezeti hőmérséklet: -60...80 °C
Tűzállóság: 850 °C az IEC 60068-2-1 szabványnak megfelelően
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szabványnak megfelelően
Elektromágneses összeférhetőség: Túlfeszültség állóság: 6 kV az IEC 60801-5 szabványnak megfelelően
