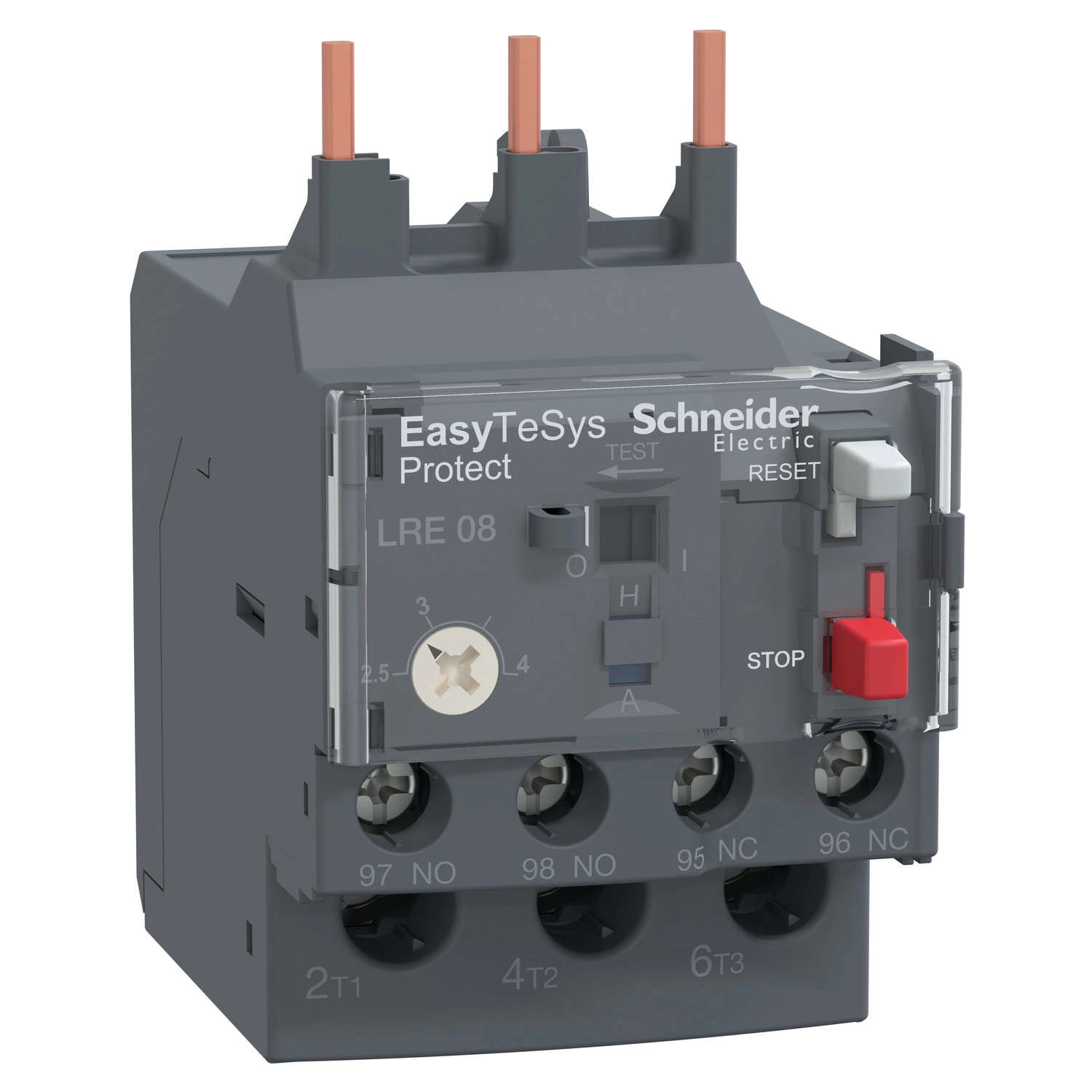

A Schneider Electric Easy TeSys Protect termékcsaládjához tartozó LRE08 differenciális hőkioldású túlterhelésvédelmi relé ideális megoldást kínál a modern ipari környezetben működő motorok megbízható védelmére. Ez a kompakt eszköz kifejezetten a 2,5-4A áramerősség-tartományban üzemelő motorok védelmére lett kifejlesztve, és tökéletesen kompatibilis a LC1E06...38 kontaktorokkal.
A Class 10A besorolású túlterhelés-védelem az IEC 60947-4-1 szabvány követelményeinek megfelelően biztosítja a motorok optimális védelmét. A relé érzékenyen reagál a fáziskiesésre, és a túláramot 130%-os Ir értéknél érzékeli két fázison, miközben a harmadik nullán van. A kioldási küszöbérték pontosan 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően, ami precíz védelmet tesz lehetővé. A termék -20...60 °C közötti hőmérséklet-kompenzációval rendelkezik, így széles működési hőmérséklet-tartományban képes megbízhatóan működni.
A relé robusztus kialakítása kiemelkedő mechanikai ellenállóképességet biztosít - akár 6 Gn erejű ütéseket is elvisel 11 ms időtartamig az IEC 60068-2-7 szabványnak megfelelően, valamint 3 GN rezgésállóságot nyújt az IEC 60068-2-6 szerint. Az eszköz kompakt méretekkel rendelkezik: mindössze 44,5 mm magas, 45 mm széles és 70 mm mély, nettó tömege pedig csupán 0,13 kg. Az IP20-as védelmi fokozat megfelelő védelmet biztosít a por és idegen tárgyak ellen, miközben a termék könnyen szerelhető és karbantartható marad. A relé többféle módon is felszerelhető: kontaktor alá, lemezre vagy sínre, az adott specifikus tartozékokkal.
Az LRE08 relé kiváló elektromos tulajdonságokkal rendelkezik: legfeljebb 690 V AC üzemi feszültségen használható, a szigetelési feszültség szintén 690 V, míg a lökőfeszültség-állóság 6 kV. A jelzőáramkör számára 5 A hagyományos szabad levegős hőáramot biztosít. A termék hasznos jelzési funkciókat kínál, beleértve a relé kioldásának jelzését és a hőkioldás beállítási lehetőségét. A vezérlőgombokkal könnyen kezelhető: piros stop gomb és zöld reset gomb áll rendelkezésre. A segédérintkezők összetétele 1 NO + 1 NC. A csatlakozások tekintetében a tápáramkör csavaros kapcsokkal van ellátva, amelyek 1,5...6 mm² hajlékony kábelt, 1...4 mm² hajlékony kábelt véggel, illetve 1...6 mm² tömör kábelt fogadnak. A jelzőáramkör csavaros kapcsai 1...2,5 mm² méretű kábelekhez használhatók. Az ajánlott meghúzási nyomaték a tápáramkörnél és a jelzőáramkörnél egyaránt 1,7 N.m.
Schneider Electric Easypact TVS - LRE08 -hőfokvédelmi relé 2,5...4A műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Termékcsalád neve: Easy TeSys Protect
Eszköz típusa: Differenciális hőkioldású túlterhelésvédelmi relé
Rövid név: LRE
Relé alkalmazás: Motorvédelem
Szín: Szürke (RAL 7011)
Fáziskiesés-érzékenység
Kioldási áram 130 % Ir két fázison, a harmadik nullán, az IEC 60947-4-1 szabványnak megfelelően
Kompatibilitás
Termékkompatibilitás: LC1E06...38
Elektromos jellemzők
Hálózat típusa: AC
Hálózati frekvencia: 50...60 Hz
Hővédelmi osztály: Class 10A az IEC 60947-4-1 szerint
Hővédelmi beállítási tartomány: 2,5...4 A
Kioldási küszöbérték: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegős hőáram [Ith]: 5 A jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: <= 690 V AC
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Biztosíték-értékek
10 A gG a tápáramkörhöz
6 A aM a tápáramkörhöz
5 A gG a jelzőáramkörhöz
Jelzési funkciók és kezelés
Jelzési funkció: Relékioldás-jelzés
Helyi jelzés: Kioldásjelző
Vezérlés típusa: Piros stop nyomógomb, zöld reset nyomógomb
Mechanikai jellemzők
Mechanikai robusztusság: Ütés: 6 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgés: 3 GN az IEC 60068-2-6 szerint
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - kapcsok
Tápáramkör: Csavaros kapcsok 1,5...6 mm² - hajlékony kábel vég nélkül
Csavaros kapcsok 1...4 mm² - hajlékony kábel véggel
Csavaros kapcsok 1...6 mm² - tömör kábel vég nélkül
Jelzőáramkör: Csavaros kapcsok 1...2,5 mm² - hajlékony kábel vég nélkül
Csavaros kapcsok 1...2,5 mm² - hajlékony kábel véggel
Csavaros kapcsok 1...2,5 mm² - tömör kábel vég nélkül
Ajánlott meghúzási nyomaték: Tápáramkör: 1,7 N.m - csavaros kapcsokon
Jelzőáramkör: 1,7 N.m - csavaros kapcsokon
Méretek és súly
Magasság: 44,5 mm
Szélesség: 45 mm
Mélység: 70 mm
Nettó súly: 0,13 kg
Környezeti jellemzők
Szabványok: IEC 60947-5-1, IEC 60947-4-1
Termék tanúsítványok: IEC, CCC, EAC
Védettség: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C terheléscsökkentés nélkül az IEC 60947-4-1 szerint
-20...70 °C terheléscsökkentéssel
Tárolási környezeti hőmérséklet: -60...80 °C
Dielektromos szilárdság: 6 kV 50 Hz-en az IEC 60255-5 szerint
